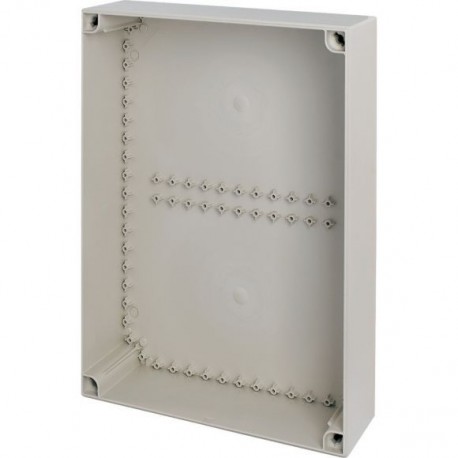

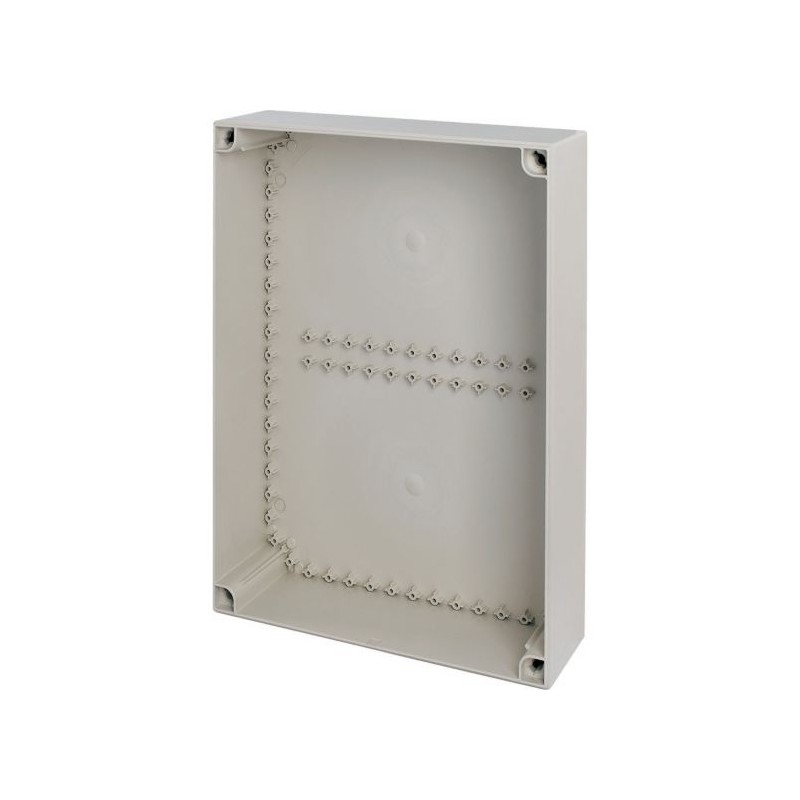

U-CI45X 098470 0002502355 EATON ELECTRIC Base, smooth sides, HxWxD 500x375x120mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

U-CI45X 098470 0002502355 EATON ELECTRIC Base, smooth sides, HxWxD 500x375x120mm

U-CI45X

098470

0002502355

EATON-MOELLER

Base, smooth sides, HxWxD=500x375x120mm

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Caixas vazias

Caixas de isolamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $159.01
Preço unitário: $159.01

Quantidade Preço
1+$159.01
2+$143.64
3+$143.64
4+$143.64
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Base, laterais lisas, Axlxp=500x375x120mm
Individual gabinete da base de dados de x, característico do material de policarbonato, resistente a impactos laterais lisas, sem recortes, para qualquer perfuração dimensões, espessura de parede=6,5 mm, RAL 7035, montagem direta na parede possível, sem mais acessórios

Programa de entrega

3200DRW-4
A gama de produtos
xEnergy Segurança Ci
Função básica
Básica gabinetes
Função do produto
Gabinete bases
Acessórios
Individual gabinete fundos de
Única unidade/unidade Completa
Sistema Modular
Normas
EN 62208
PT 61439-2
Descrição
Laterais lisas
Sem aberturas
Modelo da base de dados
Simples
Dimensões
Largura
375 mm
Altura
500 mm
Entrada do cabo
Superior e inferior
Broca como necessário
Transversal
Broca como necessário
Notas
Flanges ￫#024355
A distância do quadro de CI45... ￫#110103

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
27 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
25 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
24 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
53 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
51 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
48 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
960 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
30 kg por gabinete com estrutura de suporte e elevação de auxílio atendida; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP65, com tampa
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 1000 V AC
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
8 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Quadros de distribuição (EG000023) / Vazio de gabinete (EC000058)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Vazio de gabinete (pequeno quadro de distribuição) ([email protected] [ACN385011])
Método de montagem
Montagem em superfície (gesso)
Tipo da capa
Opcional
Modelo da capa
Fechado
Tipo da porta
Nenhum
Tampa transparente/porta
Nenhum
Com bloqueio
Nenhum
Corrente Nominal (In)
1600
Altura
500 mm
Largura
375 mm
Profundidade
120 mm
Construído-em profundidade
200 mm
Profundidade interna
100 mm
Espessura da placa de armário
9 mm
Espessura da placa de porta/tampa
6 mm
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Número de módulos
Um
Número de linhas
Zero
Largura em número de modular espaçamentos
Dezessete
Número de vagas para placas de flange
Zero
Com possibilidade de ampliação
Nenhum
Número de entradas do eletroduto de
Zero
Material da carcaça
Plástico
Superfície de proteção
Outros
Com placa de montagem
Nenhum
Adequado para uso ao ar livre
Sim
Adequado para proteção contra raios
Sim
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Outros
Classe de proteção
II
Força de impacto
IK10
A integridade do circuito
Outros

Dimensões

320X029
