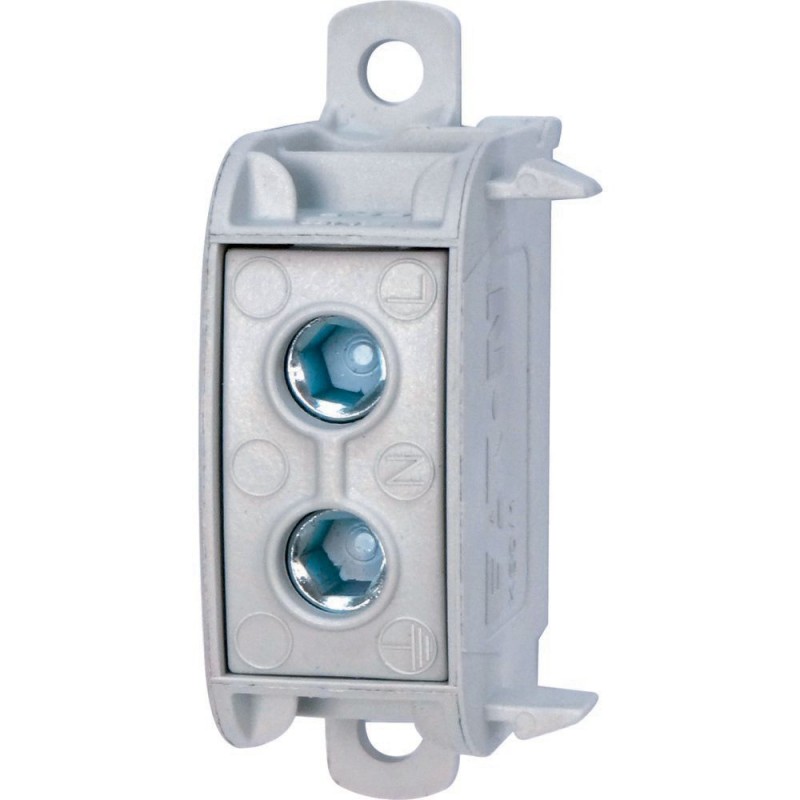

K-CI-K5 218488 EATON ELECTRIC bloco de terminais de condutor neutro Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

K-CI-K5 218488 EATON ELECTRIC bloco de terminais de condutor neutro

K-CI-K5

218488

EATON-MOELLER

bloco de terminais de condutor neutro

Mais detalhes


Disjuntores de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão

Caixas de isolamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $13.84
Preço unitário: $13.84

Quantidade Preço
1+$13.84
2+$13.84
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Neutro terminal
Neutro do terminal, Para a conexão de um 5º o condutor, Para utilização com: CI-K5, T5-.../I5,, CI-K5-T5-..., P3-.../I5

Programa de entrega

Nominal ininterrupta de corrente [Iu]
150 A
Tensão operacional nominal [Ue]
690 V
Para a conexão de um 5º o condutor
Para uso com
CI-K5
T5-.../I5,
CI-K5-T5-...
P3-.../I5
Descrição
Com PE, N etiquetas adesivas
Para os snap-montagem em trilho de montagem
A capacidade do Terminal
2 x 50 mmDois
Rodada sólido condutor de cobre de 2,5 mm a 50 mmDois
Rodada encalhado condutor de cobre de 2,5 mm a 50 mmDois
Rodada flexível condutor de cobre com virola, de 2,5 - 35 mmDois
Cu cabo de fita, 3 x 9 x 0,8 mm mmDois
Para uso com
Nockenschalter T, P Lasttrennschalter
Nockenschalter T
Lasttrennschalter P
CI-K5
mecânico de valores
Excluindo comprimento 50 mmDois, 16 mm
Cabeças de parafuso interno sextavada, 5 mm

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
100 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
7.5 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+40 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Acessórios de baixa tensão, com tecnologia de chaveamento (EC002498)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Componente de baixa tensão, com tecnologia de chaveamento (acessórios) ([email protected] [AKN570013])
Tipo de acessório
Conector

Aprovações

América Do Norte Certificação
UL/CSA não necessário

Dimensões

4642DIM-118
