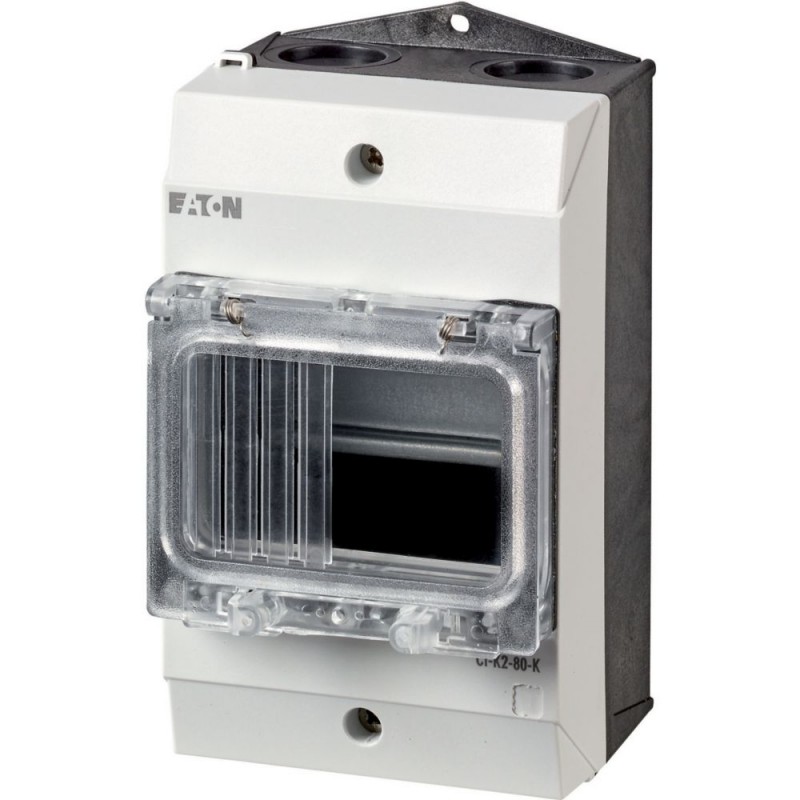

CI-K2-80-K 211108 EATON ELECTRIC Insulated enclosure, HxWxD 160x100x80mm, +hinged cover Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CI-K2-80-K 211108 EATON ELECTRIC Insulated enclosure, HxWxD 160x100x80mm, +hinged cover

CI-K2-80-K

211108

EATON-MOELLER

Insulated enclosure, HxWxD=160x100x80mm, +hinged cover

Caixa isolante, guia, 100x160x80

Carcaça isolada, AxLxP=160x100x80mm, + tampa articulada

Mais detalhes


Disjuntores de baixa tensão > Caixa vazia para aparamenta

Caixas de isolamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $41.84
Preço unitário: $41.84

Quantidade Preço
1+$41.84
2+$41.85
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Isolados de gabinete, Axlxp=160x100x80mm, +tampa articulada
Isolado recinto, com tampa articulada, a gama de Produtos: CI-K pequenos gabinetes, Basic gabinetes, uma Única unidade, o Grau de Protecção: IP65, Material: fibra de Vidro reforçada em policarbonato Cor: Gabinete da base de dados de RAL 9005, preto, único Operador RAL 7035, cinza claro, Descrição: Métrica de entrada do cabo de aberturas superior, inferior e na parte de trás da placa, disco Rígido de métrica de entrada do cabo de aberturas, Controle de entrada de cabo, indicador da Lâmpada indicador de L‐... pode ser montado em base de knock-out M20/M25, Transparente tampa articulada para dispositivos que necessitam de 2 a 4 unidades de espaço, profundidade de Montagem para montagem em trilho 7,5 mm altura: 70 mm, as Normas: IEC/EN 60529, DIN EN 62208

Programa de entrega

A gama de produtos
CI-K pequenos gabinetes
Função básica
Básica gabinetes
Função do produto
Recinto vazio CI-K2
Única unidade/unidade Completa
Única unidade
Grau de Proteção
IP65
Grau de Proteção
IP54
IP65
Material
Reforçado com fibra de vidro de policarbonato
Cor
Gabinete da base de dados de RAL 9005, preto
Somente ao operador do RAL 7035, cinza claro
Descrição
Métrica de entrada do cabo de aberturas superior, inferior e na parte de trás da placa
Difícil métrica de entrada do cabo de aberturas
Controle de entrada de cabos
Indicador da lâmpada indicador de L‐... pode ser montado em base de knock-out M20/M25
Transparente tampa articulada para dispositivos que necessitam de 2 a 4 unidades de espaço
Dimensões
321N023
Gabinete de profundidade
Legenda para o gráfico
Dimensões a partir do alto:
Profundidade de montagem com placa de montagem
Profundidade de montagem para montagem em trilho 7,5 mm de altura
Profundidade de montagem para a montagem do trilho de 15 mm de altura
Gabinete de profundidade
321N024
Profundidade de montagem para montagem em trilho 7,5 mm de altura
70 mm
Recursos
com tampa articulada
Notas
Mq

Nocautes

Nocautes

2 X M25 ou push-através da membrana até max. ⌀ 16 mm2 x M25 ou push-através da membrana até max. ⌀ 16 mm e 1 push-através da membrana até max. ⌀ 8 mm
Notas
Membrana de ilhós, cabo glândulas Capítulo 14, Acessórios

Dados técnicos

Geral
Normas
IEC/EN 60529
DIN EN 62208
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - +70
-25 - +40 (com push-através da entrada de cabo) °C
Grau de Proteção
IP65
As características do Material
MaterialBase
Reforçado com fibra de vidro de policarbonato
MaterialCobertura
Reforçado com fibra de vidro de policarbonato
Tratamento de superfície
Resistente à corrosão
CorBase
RAL 9005, preto (fosco)
CorHabitação corpo
Tampa da caixa RAL 7035, cinza claro (matt)
Propriedades do Material
ElétricaFaixa de resistência
CTI 175 (base, IEC 60112)
CTI 175 (capa, IEC 60112)
ElétricaResistência da superfície IEC 60093
1 Ω x 10Treze
ElétricaForça dieléctrica IEC 60243-1
30 kV/mm
TérmicaTemperatura resistente
-40 °C - 120 °C (gabinete)
-40 °C - +80 °C (junta)
MecânicaResistência ao impacto
IK06 de acordo com a EN 50102
Mecânicamax. assembleia pesosPlaca de montagem
0,7 kg
Mecânicamax. assembleia pesosTrilho de montagem
0,7 kg
Resistência químicaResistente a produtos químicos
Base, Tampa
Resistente contra: Ácidos < 10 %, óleo mineral, álcool, gasolina, graxas, soluções salinas
Parcialmente resistente para: Ácidos > 10 %, álcool
Não é resistente a: álcalis, benzeno
Push-através da membrana (CI-K1/CI-K2) e o material de selagem
Resistente contra: Ácidos < 10 %, álcalis, benzeno, soluções salinas
Parcialmente resistente para: Ácidos > 10 %, graxas, benzeno
Não é resistente a: óleo Mineral, benzeno
AtmosféricaSalina de pulverização
IEC 60068-2-11
AtmosféricaResistência aos raios UV
Abaixo do escudo protetor
AtmosféricaO consumo de água com a norma DIN EN ISO 62
0.29 %
Características de inflamabilidadeBrilho teste do fioCaracterísticas de inflamabilidade
960 °C/espessura de 1mm (base, capa; brilho fio VDE 0471 Parte 2)
650 °C/1mm de espessura (push-através da membrana e material de vedação) VDE 0471 Parte 2)
Características de inflamabilidadeBrilho teste do fioUL 94
VO/1,5 mm de espessura
Características de inflamabilidadeBrilho teste do fioUL 94
HB
Características de inflamabilidadeLivre de halogênio
Sim

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
10 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
Grau de Proteção
IP65
Características de inflamabilidade
960 °C/espessura de 1mm (base, capa; brilho fio VDE 0471 Parte 2)
650 °C/1mm de espessura (push-através da membrana e material de vedação) VDE 0471 Parte 2)
Faixa de resistência
CTI 175 (base, IEC 60112)
CTI 175 (capa, IEC 60112)
Tratamento de superfície
Resistente à corrosão
Resistência ao impacto
IK06 de acordo com a EN 50102
Temperatura resistente
-40 °C - 120 °C (gabinete)
-40 °C - +80 °C (junta)
Resistência aos raios UV
Abaixo do escudo protetor
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não aplicável.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
É o painel construtor de responsabilidade.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / recinto Vazio para painéis (EC000712)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / caixa Vazia para dispositivos de chaveamento ([email protected] [AKN343014])
Material da carcaça
Plástico
Largura
100 mm
Altura
160 mm
Profundidade
80 mm
Com tampa transparente
Nenhum
Adequado para parada de emergência
Sim
Modelo
Montagem de superfície
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Outros

Dimensões

321X011
