> >>D200-CI43/T 081968 2502307 ELECTRIC Covers, +door, transparent, HxWxD 250x375x100mm
Produto anterior Próximo produto

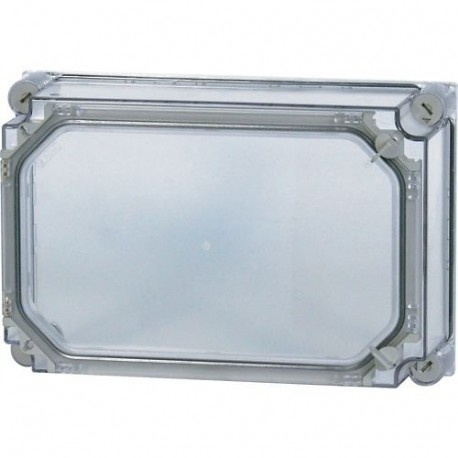

D200-CI43/T 081968 2502307 EATON ELECTRIC Covers, +door, transparent, HxWxD 250x375x100mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

D200-CI43/T 081968 2502307 EATON ELECTRIC Covers, +door, transparent, HxWxD 250x375x100mm

D200-CI43/T

081968

2502307

EATON-MOELLER

Covers, +door, transparent, HxWxD=250x375x100mm

Mais detalhes


Sistemas de armários elétricos > Elemento de teto / chão (caixa/armário de controle)

Caixas de isolamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $206.52
Preço unitário: $206.52

Quantidade Preço
1+$206.52
2+$198.46
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Cap, + porta transparente cinza esfumaçado, Axlxp=250x375x100mm
Tampa transparente fumê com porta, grau de proteção IP65, patenteado tampa fixadores integrado com sobrepressão de compensação, selado, tampa de fixadores, contínua, espuma de vedação, profundidade de montagem com placa de montagem=200mm, pode ser usado para CI bases E, X e V, porta mecanismo de bloqueio tipo: manual de operação

Programa de entrega

3200DRW-36
A gama de produtos
xEnergy Segurança Ci
Função básica
Básica gabinetes
Função do produto
Tampa da caixa
Acessórios
Tampa da caixa com porta
Única unidade/unidade Completa
Sistema Modular
Normas
EN 62208
PT 61439-2
Descrição
Porta transparente
com fechos rápidos
Ângulo de abertura de 180°
As dobradiças da porta pode ser alterada posteriormente para a esquerda, direita, superior ou inferior.
Tipo de protecção
IP65
Tipo da capa
Transparente
Profundidade de montagem:
200 mm
Para uso com
U-CI43...

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
17 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
16 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
16 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
34 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
33 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
32 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
850 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
10 kg por gabinete com estrutura de suporte e elevação de auxílio atendida; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP65, com unidade de base
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 1000 V AC
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
8 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Gabinete gabinetes (EG000011) / Superior/chão elemento capa (gabinete/painéis de gabinete) (EC000744)
De engenharia elétrica, automação, controle de processo / engenharia de armário Elétrico, habitação, rack de Teto elemento (painel elétrico) / tampa/tampa superior do elemento (painel elétrico ) ([email protected] [ACN616011])
Adequado para telhado de tábuas
Nenhum
Adequado para a parte inferior tabuado
Nenhum
Largura
375 mm
Altura
250 mm
Profundidade
100 mm
Adequado para gabinete construção de largura
0 mm
Adequado para gabinete de profundidade de construção
0 mm
Material
Plástico
Revestimento de superfície
Não tratada
Cor
Outros
RAL-número
Zero
Com de-aeração
Nenhum
Apropriado para ao ar livre de set-up
Sim
Com entrada de cabos
Nenhum
