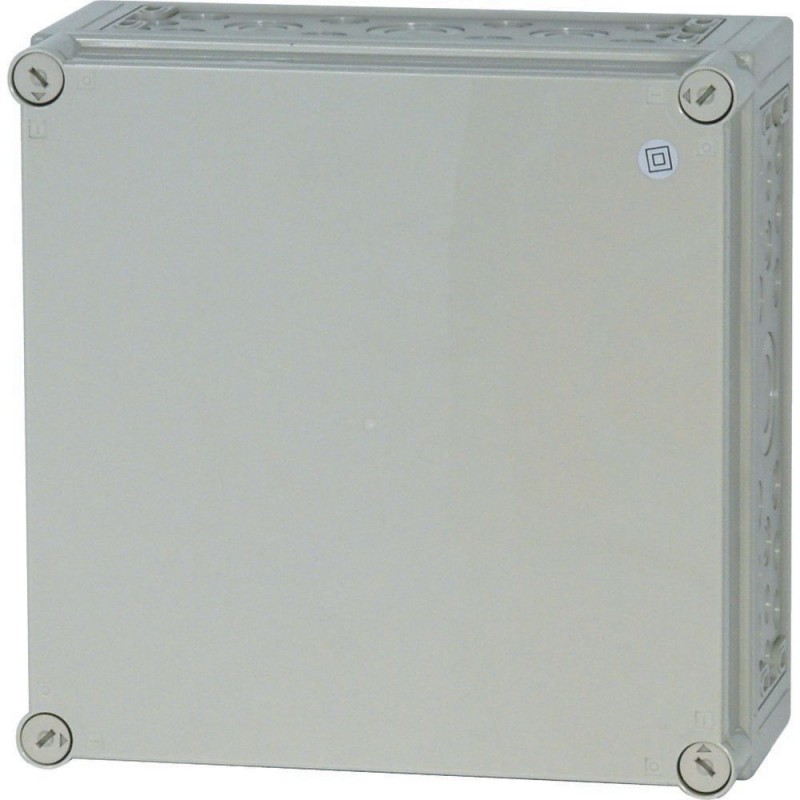

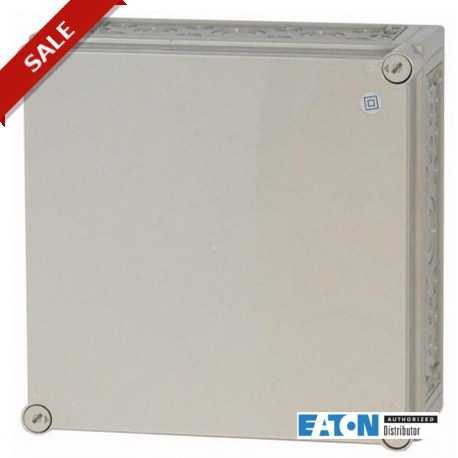

CI44E-150-RAL7032 090158 EATON ELECTRIC Insulated enclosure, +knockouts, RAL7032, HxWxD 375x375x175mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CI44E-150-RAL7032 090158 EATON ELECTRIC Insulated enclosure, +knockouts, RAL7032, HxWxD 375x375x175mm

CI44E-150-RAL7032

090158

EATON-MOELLER

Insulated enclosure, +knockouts, RAL7032, HxWxD=375x375x175mm

Caixa de material isolante; Com Pretaladros métricos; RAL7032; HxWxD=375x375x175mm

Mais detalhes


Caixas de isolamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
Dimensões
 mm
E
Geral
Normas
 IEC/EN 60529
EN 50262
DIN 43656
DIN 43660
PT 60439-4 para CI...X gabinetes individuais com combinado de distribuição de placas de Ci gabinetes de até 680 A.
Pode, assim, ser utilizado para a tomada de combinações e como componente para a construção do site de quadros de distribuição.
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
 °C -40 - +80
Grau de Proteção
 IP65
A perda de energia
Max. irradiava a dissipação de calor com montagem separada, ar ambiente, a temperatura de +20 °C
 W 68
Max. irradiava a dissipação de calor no quadro de distribuição combinação VDE 0660 Parte 500
 W 54
Notas
 Ao calcular a dissipação de calor, a relação quadrática da corrente nominal fator de diversidade deve ser considerada.
Pv= Eu2x R
Pvvx um2
Se não houver dados disponíveis sobre a carga relações do indivíduo circuitos, fator de diversidade nominal é selecionado conformidade com VDE 0660 Parte 500.
técnicas adicionais de dados para UL/CSA - dispositivos aprovados
 consulte UL-Arquivo de relatório Não. E54120
Operacional e em condições ambientais, VDE 0660 Parte 500
Cor
Base
 RAL 7032, seixo cinza
Habitação corpo
 Transparente, incolor ou RAL 7032, seixo cinza
As características do Material
Material
 reforçado com fibra de vidro de policarbonato (base)
não-reforçado policarbonato (cover)
Livre de halogênio
Tratamento de superfície
 Resistente à corrosão
Cor
 RAL 7032, seixo de cinza (base)
RAL 7032, seixo de cinza (cover)
Cor
Base
 RAL 7032, seixo cinza
Habitação corpo
 Transparente, incolor ou RAL 7032, seixo cinza
Propriedades do Material
Elétrica
Faixa de resistência
 KB160, KC175 (base, IEC 60112)
KB100, KC200 (capa, IEC 60112)
Resistência da superfície IEC 60093
 13 1
Força dieléctrica IEC 60243-1
 kV/mm 30
Térmica
Temperatura resistente
 -40 °C - 120 °C (gabinete)
85 °C (gabinete do parafuso)
80 °C (junta)
Mecânica
Resistência ao impacto
 IK10 de acordo com a EN 50102
Capacidade de carga
 kg/m2 20
Resistência química
Resistente a produtos químicos
 Resistente contra: Ácidos < 10 %, óleo mineral, álcool, gasolina, graxas, soluções salinas
Parcialmente resistente para: Ácidos > 10 %
Não é resistente a: álcalis, benzeno
Atmosférica
Salina de pulverização
 IEC 60068-2-11
Resistência aos raios UV
 Abaixo do escudo protetor
O consumo de água com a norma DIN EN ISO 62
 % 0.29
Características de inflamabilidade
Classificação de inflamabilidade de acordo com UL94
 V1 (base)
V2 (cover)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890
Individual gabinete para montagem em parede
 PV CO 27
Começando gabinete para montagem em parede
 PV CO 26
Médio gabinete para montagem em parede
 PV CO 24
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890
Individual gabinete para montagem em parede
 PV CO 54
Começando gabinete para montagem em parede
 PV CO 51
Médio gabinete para montagem em parede
 PV CO 48
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Parte inferior: 960 °C / tampa: 850 °C; atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Não são relevantes para instalações interiores.
10.2.5 de Elevação
 20 kg por gabinete com estrutura de suporte e elevação de auxílio atendida; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2.6 impacto Mecânico
 IK10
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 IP65
10.4 Folgas e distâncias
 É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
 Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
 É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 Ueu= 1000 V AC
10.9.3 tensão de resistência a impuso
 8 kV
10.9.4 Teste de caixas feitas de material isolante
 Atende a norma de produto.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
 Atende a norma de produto.
Dimensões
>>
