> >>CI44-150 017198 0004132016 ELECTRIC Insulated enclosure, top+bottom open, HxWxD 375x375x175mm
Produto anterior Próximo produto

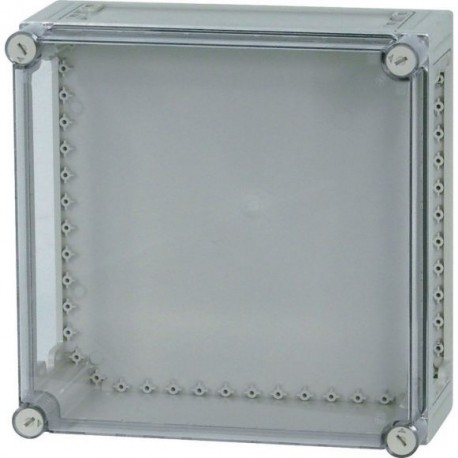

CI44-150 017198 0004132016 EATON ELECTRIC Insulated enclosure, top+bottom open, HxWxD 375x375x175mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CI44-150 017198 0004132016 EATON ELECTRIC Insulated enclosure, top+bottom open, HxWxD 375x375x175mm

CI44-150

017198

0004132016

EATON-MOELLER

Insulated enclosure, top+bottom open, HxWxD=375x375x175mm

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Caixas vazias

Caixas de isolamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $208.42
Preço unitário: $208.42

Quantidade Preço
1+$208.42
2+$200.52
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Isolados de gabinete, superior+inferior aberta, Axlxp=375x375x175mm
Quadro de distribuição básica de gabinete, característico do material de policarbonato, resistente a impacto, grau de proteção IP65, patenteado tampa fixadores integrado com sobrepressão de compensação, gabinete, placas laterais fechadas, área total de knockout, abra superior e inferior, selado, tampa de fixadores, RAL 7035, cinza (base), transparente, fumê, (capa), profundidade de montagem com placa de montagem=150 mm, tipo de capa: transparente fumê, tipo base: superior e inferior aberto

Programa de entrega

Dimensões
320N127
A gama de produtos
xEnergy Segurança Ci
Função básica
Básica gabinetes
Função do produto
Painel de compartimentos
Única unidade/unidade Completa
Única unidade
Grau de Proteção
IP65
Normas
EN 62208
PT 61439-2
Descrição
Moradia preparada para o quadro de distribuição
Dois lados fechado, pode ser dobrado para fora; dois lados aberto
Selado, tampa de fixadores
Integrado de alívio de pressão mecanismo para curto-circuitos
Tipo da capa
Transparente
Largura
375 mm
Altura
375 mm
Profundidade
175 mm
Profundidade de montagem com placa de montagem
150 mm
Profundidade de montagem para montagem em trilho 7,5 mm de altura
142.5 mm
Profundidade de montagem para a montagem do trilho de 15 mm de altura
135 mm
Gabinete de profundidade
Legenda para o gráfico
Dimensões a partir do alto:
Profundidade de montagem com placa de montagem
Profundidade de montagem para montagem em trilho 7,5 mm de altura
Profundidade de montagem para a montagem do trilho de 15 mm de altura
Gabinete de profundidade
Gabinete de profundidade
320N129

Dados técnicos

Geral
Normas
EN 62208
PT 61439-2
Temperatura ambiente
-40 - +80 °C
Grau de Proteção
IP65
As características do Material
Material
reforçado com fibra de vidro de policarbonato (base)
não-reforçado policarbonato (cover)
Livre de halogênio
Tratamento de superfície
Resistente à corrosão
Propriedades do Material
TérmicaTemperatura resistente
-40 °C - 120 °C (gabinete)
85 °C (gabinete do parafuso)
80 °C (junta)
Resistência químicaResistente a produtos químicos
Resistente contra: Ácidos < 10 %, óleo mineral, álcool, gasolina, graxas, soluções salinas
Parcialmente resistente para: Ácidos > 10 %
Não é resistente a: álcalis, benzeno
AtmosféricaSalina de pulverização
IEC 60068-2-11
AtmosféricaResistência aos raios UV
Abaixo do escudo protetor
Características de inflamabilidadeClassificação de inflamabilidade de acordo com UL94
V1 (base)
V2 (cover)

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
27 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
26 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
24 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
54 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
51 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
48 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Parte inferior: 960 °C / tampa: 850 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
20 kg por gabinete com estrutura de suporte e elevação de auxílio atendida; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP65
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 1000 V AC
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
8 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Quadros de distribuição (EG000023) / Vazio de gabinete (EC000058)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Vazio de gabinete (pequeno quadro de distribuição) ([email protected] [ACN385011])
Método de montagem
Montagem em superfície (gesso)
Tipo da capa
Opcional
Modelo da capa
Fechado
Tipo da porta
Nenhum
Tampa transparente/porta
Sim
Com bloqueio
Nenhum
Corrente Nominal (In)
1600
Altura
375 mm
Largura
375 mm
Profundidade
175 mm
Construído-em profundidade
150 mm
Profundidade interna
150 mm
Espessura da placa de armário
6 mm
Espessura da placa de porta/tampa
6 mm
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Número de módulos
Um
Número de linhas
Zero
Largura em número de modular espaçamentos
Quinze
Número de vagas para placas de flange
Quatro
Com possibilidade de ampliação
Sim
Número de entradas do eletroduto de
Cem
Material da carcaça
Plástico
Superfície de proteção
Outros
Com placa de montagem
Nenhum
Adequado para uso ao ar livre
Sim
Adequado para proteção contra raios
Sim
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Outros
Classe de proteção
II
Força de impacto
IK10
A integridade do circuito
Outros

Dimensões

320X181
