> >>CI-K2-PKZ0-GV 219657 XTPAXENCSEM65B ELECTRIC Insulated enclosure, for PKZ0, +rotary handle, red/yellow
Produto anterior Próximo produto

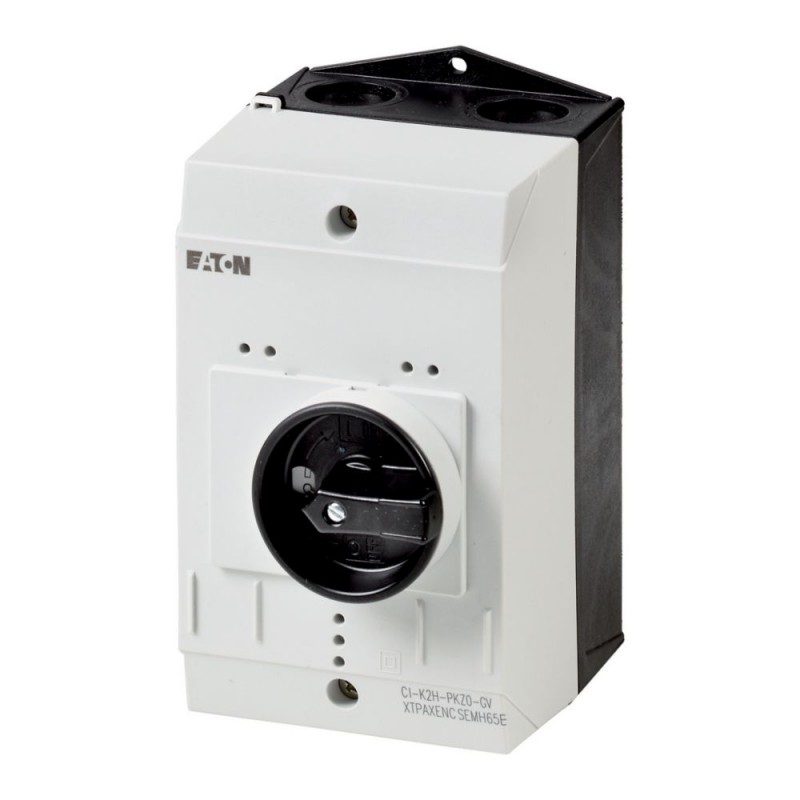

CI-K2-PKZ0-GV 219657 XTPAXENCSEM65B EATON ELECTRIC Insulated enclosure, for PKZ0, +rotary handle, red/yellow Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CI-K2-PKZ0-GV 219657 XTPAXENCSEM65B EATON ELECTRIC Insulated enclosure, for PKZ0, +rotary handle, red/yellow

CI-K2-PKZ0-GV

219657

XTPAXENCSEM65B

EATON-MOELLER

Insulated enclosure, for PKZ0, +rotary handle, red/yellow

Caixa isolante de superfície; HxWxD=160x100x 104 mm; IP65; para PKZ0; Com alça giratória; Vermelho/Amarelo

Carcaça isolada, para PKZ0, +alça giratória, preto/cinza

Mais detalhes


Disjuntores de baixa tensão > Caixa vazia para aparamenta

Acessórios PKZ

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $15.08
Preço unitário: $15.08

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Isolado gabinete, para PKZ0, +manopla rotativa, preto/cinza
Isolado gabinete para PKZM0 com início-faça contato auxiliar + manopla rotativa, preto/cinza, grau de proteção IP65, reforçado com fibra de vidro de policarbonato, gabinete da base de dados de RAL 9005, preto/operador só RAL 7035, cinza claro, métrica de entrada do cabo de aberturas superior, inferior e na parte de trás da placa, push-através de cabo de entrada de diafragma, controle de entrada de cabos

Programa de entrega

A gama de produtos
Acessórios
Subintervalo
Superfície de montagem de gabinetes
Acessórios
Isolado gabinetes para PKZ
com preto cinza-botão giratório
Grau de Proteção
IP65
Para uso com

+NHI ou AGM
+U ou Um
+L-PKZ0 (2)
Notas
Integrado com o N e o PE de terminal.
Em cada caso 2 métrica M25 cabo de entrada de aberturas superior e inferior.
Adicional de inserção do cabo de membrana como entrada de cabo glândula: 2 x na parede traseira e 1 x na parte inferior.

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
12.5 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / recinto Vazio para painéis (EC000712)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / caixa Vazia para dispositivos de chaveamento ([email protected] [AKN343014])
Material da carcaça
Plástico
Largura
100 mm
Altura
160 mm
Profundidade
130 mm
Com tampa transparente
Nenhum
Adequado para parada de emergência
Nenhum
Modelo
Montagem de superfície
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Outros

Aprovações

Especialmente concebido para a América do Norte
Nenhum

Dimensões

121X070
121X041
CI-K2-PKZ0-G(R)(V) + SVB-PKZ0-CI

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
