> >>AE/I23E/T 032139 TBA3.1 ELECTRIC MCB enclosure, +door, 9HP, HxWxD 250x187.5x150mm
Produto anterior Próximo produto

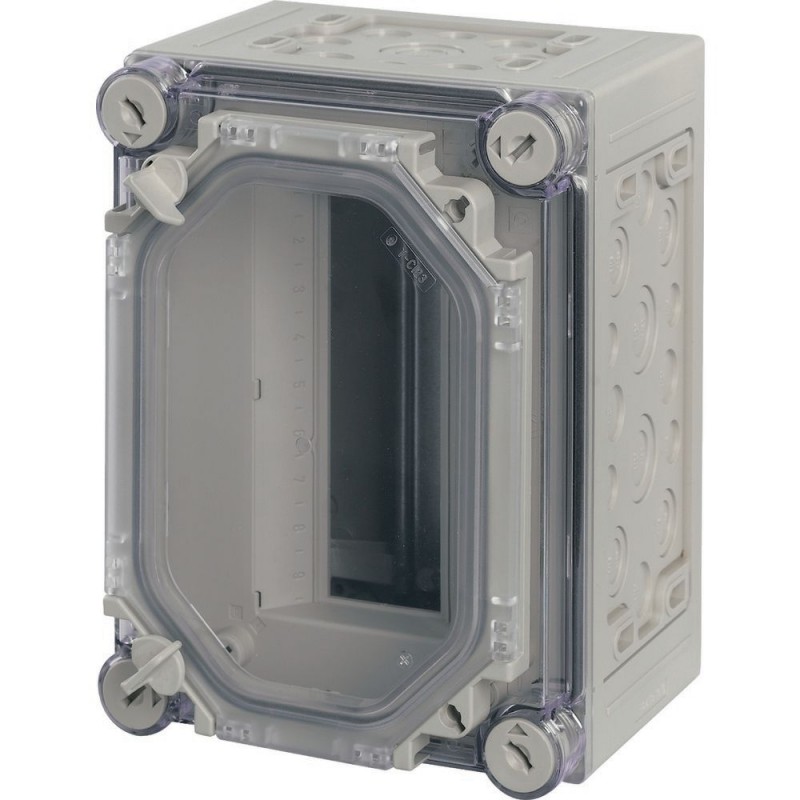

AE/I23E/T 032139 TBA3.1 EATON ELECTRIC MCB enclosure, +door, 9HP, HxWxD 250x187.5x150mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AE/I23E/T 032139 TBA3.1 EATON ELECTRIC MCB enclosure, +door, 9HP, HxWxD 250x187.5x150mm

AE/I23E/T

032139

TBA3.1

EATON-MOELLER

MCB enclosure, +door, 9HP, HxWxD=250x187.5x150mm

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas de isolamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $254.04
Preço unitário: $254.04

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


MCB gabinete, +porta, 9HP, Axlxp=250x187.5x150mm
MCB individual armário com porta, característico do material de policarbonato, resistente a impacto, grau de proteção IP65, métrica de entrada do cabo de aberturas em todos os lados, para a montagem de dispositivos com o tamanho da moldura 1 DIN 43880, transparente fumado cubra com fechos rápidos, transparente fumado porta para o acesso do operador para dispositivos montados, para montagem em trilhos para o snap-montagem de dispositivos de supressão de faixa para não utilizados, locais de montagem, de proteção do sudário, com inscrição da etiqueta, incluindo o espaço da unidade/N bares, fixação de cintas para fixação na parede, selado, tampa de fixadores, número de unidades de espaço=9, espaço de unidade e N-terminais de contagem x cross-section=cada 2x(6-16)mm2 e 7x(1-4)mm2, tipo de capa: transparente fumê, tipo de porta: transparente fumê

Programa de entrega

Dimensões
460N081
A gama de produtos
xEnergy Segurança Ci
Função básica
Preparado gabinetes
Função do produto
MCB gabinetes individuais
Acessórios
MCB gabinetes individuais
Única unidade/unidade Completa
Dispositivo autônomo
Normas
EN 62208
PT 61439-2
Descrição
Métrica de entrada do cabo de aberturas em todos os lados
Carcaças para e.g. incorporado em dispositivos MCB, RCD, RCBO, AFDD
Transparente porta para o acesso do operador para dispositivos equipados
Metal de montagem em trilho para ajustar em dispositivos
1 x de Supressão de faixa para não utilizados, locais de montagem
Proteção do sudário, com inscrição da etiqueta
PE/N combi-plug-in de terminais
Fixação de cintas para fixação na parede
Selado, tampa de fixadores
Grau de Proteção
IP65
Largura
250 mm
Altura
187.5 mm
Profundidade
150 mm
Modular de espaçamento (espaço unidades)
9 Número
PE e N terminais, quantidade x de seção transversal
Em cada 1 x (2.5 - 25)
Em cada 7 x (0.5 - 4) mmDois
Modelo
Tipo Da Porta
Transparente
Notas
Um

1 x M32/20

6 x M20

2 x M16

B

2 x M32/20

4 x M25/16

4 x M20

4 x M16

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
13 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
12 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
11 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
26 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
24 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
23 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Parte inferior: 960 °C / tampa: 850 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
5 kg por gabinete com estrutura de suporte e elevação de auxílio atendida; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP65
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 1000 V AC
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
8 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387011])
Método de montagem
Montagem em superfície (gesso)
Número de linhas
Um
Largura em número de modular espaçamentos
Nove
Tipo da capa
Porta
Modelo da capa
Fechado
Tampa transparente/porta
Sim
Material da carcaça
Plástico
Altura
187.5 mm
Largura
250 mm
Profundidade
150 mm
Construído-em profundidade
100 mm
Profundidade interna
150 mm
Trilho DIN
Sim
Com placa de montagem
Nenhum
Com possibilidade de ampliação
Nenhum
EMC-versão
Nenhum
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Grau de proteção (IP)
IP65
Com bloqueio
Nenhum
Tipo de fechamento
Outros

Dimensões

450X001
