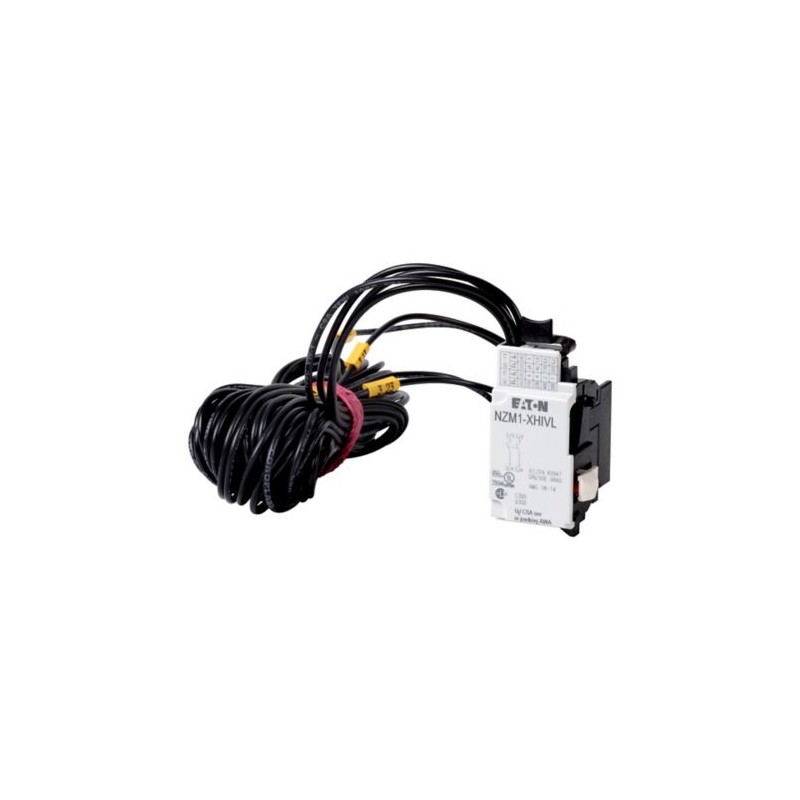

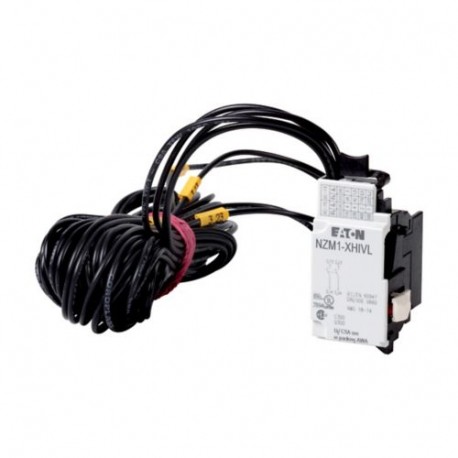

NZM1-XHIVL 259432 0004358869 EATON ELECTRIC Venha contacto auxiliar
NZM1-XHIVL
259432
0004358869
EATON-MOELLER
Venha contacto auxiliar
Disjuntores de baixa tensão > Bloco de contatos auxiliares
Acessórios NZM
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲O contato auxiliar, 2early N/S, funciona como um início-faça contato, cabo de 3m
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: para intertravamento e a limitação de carga circuitos, bem como para o início de subtensão no interruptor principal / emergência desligar aplicações. Não em conjunto com NZM...-XU... subtensão ou NZM...XA... shunt liberar-se antecipadamente com a ligar e desligar (manual de atuação): aprox. 20ms. Com 3 m cabo de ligação em vez de um parafuso de conexão. Pode ser usado para: NZM1(-4), PN1(-4), N(N/S)1(-4)
Dados técnicos
Contatos auxiliares
Tensão operacional nominal [Ue]Tensão operacional nominal [Ue]
500 V CA
Tensão operacional nominal [Ue]Tensão nominal de operação, max. [Ue]
220 V DC
Corrente térmica convencional [euth= Eue]
4 CSA
Corrente operacional nominal [eue]Diferentes correntes de operação nominalquando usado como contato auxiliar para NZM disjuntor
| M22-K... | M22-CK... | XHIV | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| bei AC = 50/60 Hz | |||||||||||||
| Bemessungsbetriebsstrom | |||||||||||||
| AC-15 | 115 V | Ie | Um | Quatro | Quatro | Quatro | |||||||
| 230 V | Ie | Um | Quatro | Quatro | Quatro | ||||||||
| 400 V | Ie | Um | Dois | - | Dois | ||||||||
| 500 V | Ie | Um | Um | - | Um | ||||||||
| DC-13 | 24 V | Ie | Um | Três | Três | Três | |||||||
| 42 V | Ie | Um | 1.7 | Um | 1.5 | ||||||||
| 60 V | Ie | Um | 1.2 | 0.8 | 0.8 | ||||||||
| 110 V | Ie | Um | 0.8 | 0.5 | 0.5 | ||||||||
| 220 V | Ie | Um | 0.3 | 0.2 | 0.2 | ||||||||
Proteção contra curto-circuitomax. fusível
10 Um gG/gL
Proteção contra curto-circuitoMax. disjuntor
FAZ-B6 A
Horários de funcionamento
Cedo-fazer a hora do HIV em relação ao principal contactos durante o fazer e quebra de comutação.
(interruptor vezes com o manual de operação):
NZM1, PN1, N(S)1: ca. 20 ms
NZM2, PN2, N(S)2: ca. 20 ms
NZM3, PN3, N(S)3: ca. 20 ms
NZM4, N(S)4: aprox. 90 ms, o HIV opção no inícioForacomutaçãonãopara a frente.
Terminal de capacidadesSólido ou condutor flexível, com virola
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mmDois
2 x (0,75 - 2,5) mmDois
Terminal de capacidades
1 x (18 - 14)
2 x (18 - 14) AWG
2 x (18 - 14) AWG
UL/CSACorrente operacional nominal [eue]
2,5 A - 240 V CA
1 A - 250 V DC UM
1 A - 250 V DC UM
UL/CSAAplicação Piloto Pesada
C300/R300
Outros dados técnicos (folha de catálogo)
Verificação de projeto como de acordo com a IEC/EN 61439
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como contato
Zero
Número de contatos como contato normalmente aberto
Dois
Número de contatos como contato normalmente fechado
Zero
Número de falhas de sinal muda
Zero
Operação de corrente nominal Ie AC-15, 230 V
4 Uma
Tipo de conexão elétrica
Conexão a parafuso
Modelo
Integráveis
Método de montagem
Outros
Suporte da lâmpada
Nenhum
Aprovações
Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA
