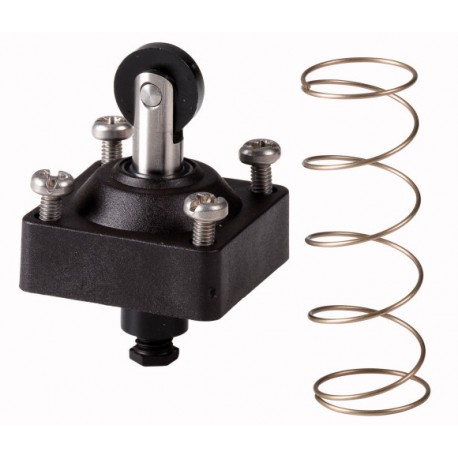

RS-AT4 024502 EATON MOELLER Stem rolo de cabeça Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

RS-AT4 024502 EATON MOELLER Stem rolo de cabeça

RS-AT4

024502

EATON - MOELLER

Disponível

Envio hoje

Stem rolo de cabeça

Mais detalhes


Interruptores Fim Curso

Position switches - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Produtos relacionados

Mais informação



Entrega do programa
Função básica
  Operacional cabeças
Parte do grupo de referência
  AT4
A gama de produtos
  Rolo de êmbolo
Design
  EN 50041 Forma C
Descrição
  Para completar isolados de gabinete I-AT4
Max. a velocidade de funcionamento do lateral
  2
Ângulo de atuação
 Graus10
Para uso com
  I-AT4
IA-AT4
NotasA cabeça de operação pode ser girada em incrementos de 90° para adaptar para o especificado abordagem direção.
Dados técnicos
Geral
Normas
  IEC/EN 60947
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78; calor úmido, cíclico, IEC 60068-2-30
Posição de montagem
  Conforme necessário
Terminal de capacidades
 mm2
Sólidos
 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Flexível com virola
 mm21 x (0.5 - 1.5)
2 x (0.5 - 1.5)
Contactos/capacidade de comutação
Tensão de resistência a impuso nominal
UimpV AC6000
Tensão de isolamento nominal
UeuV500
Categoria de sobretensão/grau de poluição
  III/3
Corrente operacional nominal
EueUm
AC-15

24 V
EueUm10
220 V, 230 V, 240 V
EueUm6
380 V, 400 V, 415 V
EueUm4
DC-13

24 V
EueUm3
110 V
EueUm0.8
220 V
EueUm0.4
Frequência de alimentação
 Hzmax. 400
Curto-circuito com a norma IEC/EN 60947-5-1

max. fusível
 Um gG/gL6
Precisão de repetição
 mm0.02
As variáveis mecânicas
Contactar a temperatura da cabeça de rolos
 °C
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm0
Dissipação de calor por pólo, dependente da corrente
PvidW0
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Por favor informe-se
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  Não aplicável.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Sensores (EG000026) / Unidade de cabeça para os interruptores de posição/dobradiça de curso (EC001483)
De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / interruptor de Posição com função / Unidade de cabeça para os interruptores de posição (ecl@ss8.1-27-27-06-04 [BAA083009])
Tipo de elemento de controle
  Êmbolo

Datasheet - PDF

Title:Language:Size:Type:
pdf- Roller plunger head - EATON - RS-AT4 - 24502English158 Kbytespdf- Roller plunger head - EATON - RS-AT4 - 24502
