> >>M22-LH-A 164375 ELECTRIC IEC Pushbuttons
Produto anterior Próximo produto
M22-LH-A 164375 EATON ELECTRIC IEC Pushbuttons Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-LH-A 164375 EATON ELECTRIC IEC Pushbuttons

M22-LH-A

164375

EATON-MOELLER

IEC - Pushbuttons

Mais detalhes


Disjuntores de baixa tensão > Elemento frontal para luz indicadora

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $6.50
Preço unitário: $6.50

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲

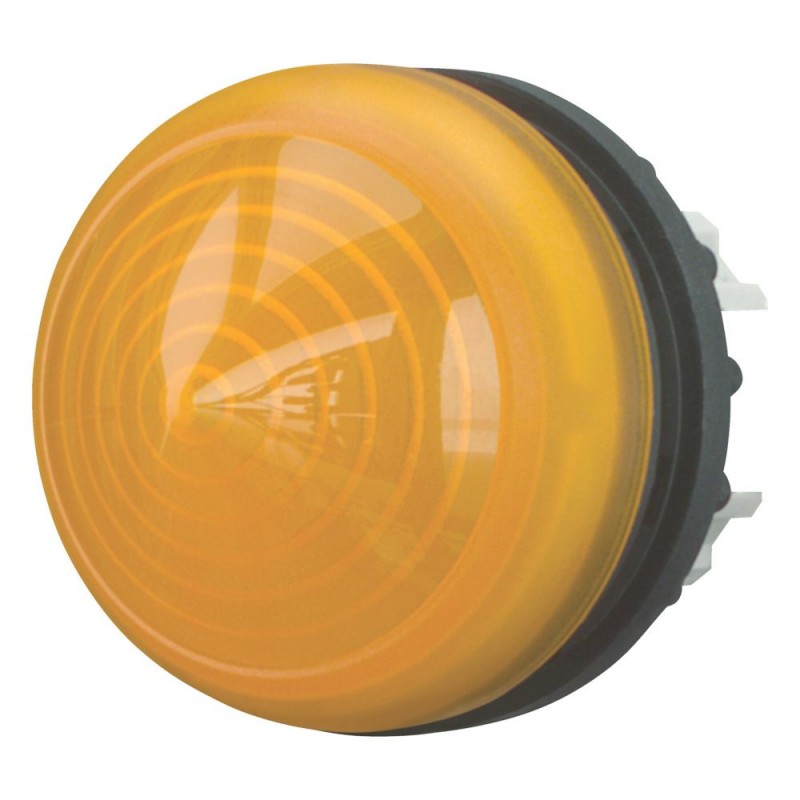

Luz indicadora, RMQ-Titan, Estendida, cônicas, laranja
Luz indicadora, gama de Produtos: RMQ-Titan, uma Única unidade, Projeto: Estendida, cônicas, Cor da Lente: laranja, Grau de Proteção: IP66, IP67, IP69K, Conexão para SmartWire-DT: sim, com SWD-RMQ conexões, as Normas: IEC/EN 60947, VDE 0660

Programa de entrega

A gama de produtos
RMQ-Titan
Função básica
Luzes indicadoras de
Única unidade/unidade Completa
Única unidade
Design
Estendida, cônicas
Cor
Lente
laranja
Lente
1160SPC-38
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Conexão para SmartWire-DT
sim
com SWD-RMQ conexões

Dados técnicos

Geral
Normas
IEC/EN 60947
VDE 0660
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Temperatura ambienteAberto
-25 - +70 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
Terminal de capacidadesSólidos
0.5 - 1.5 mmDois
Terminal de capacidadesEncalhado
0.5 - 1.5 mmDois
classificação de remessa
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179
Contactos
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Tensão nominal de isolamento [Ueu]
250 V
Categoria de sobretensão/grau de poluição
III/3

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / elemento Frontal para o indicador de luz (EC000223)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal para luzes de advertência ([email protected] [AKF029014])
Adequado para o número de internos em sinal de luzes
Um
Cor da lente
Outros
Tipo de construção da lente
Rodada
Diâmetro do furo
22,5 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Com o anel frontal
Nenhum
Material do anel frontal
Outros
Cor do anel frontal
Outros
Tipo de lente
Alta
Grau de proteção (IP), airbag lateral
IP67/IP69K

Dimensões

116X106
116X131
Botões e luzes indicadoras com M22-TC telescópica clip e M22-TCV extensão
① Top-hat ferroviário, a norma IEC/EN 60715

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
