> >>M22-I3 216538 M22-I3Q ELECTRIC M22-I3Q caixa vazia 3 itens
Produto anterior Próximo produto

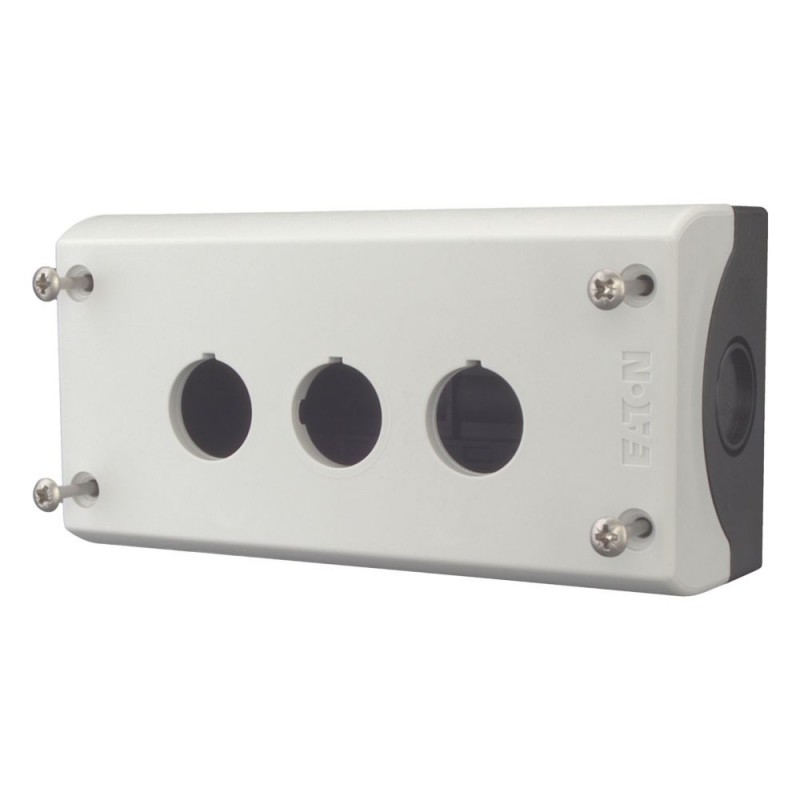

M22-I3 216538 M22-I3Q EATON ELECTRIC M22-I3Q caixa vazia 3 itens Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-I3 216538 M22-I3Q EATON ELECTRIC M22-I3Q caixa vazia 3 itens

M22-I3

216538

M22-I3Q

EATON-MOELLER

M22-I3Q caixa vazia 3 itens

Teclado do Surface; Isolante; 3 furos

Caixa de montagem em superfície, 3 locais de montagem

Mais detalhes


Disjuntores de baixa tensão > Plataforma para dispositivos de comando e sinalização

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $18.55
Preço unitário: $18.55

Quantidade Preço
1+$18.55
2+$14.23
3+$14.22
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Superfície de montagem do gabinete, 3 pontos de montagem
Montagem em superfície de gabinete, da Habitação: Isolado de material, Com alto grau de parafusos de aço, Número de lugares: 3, Cabo de entrada: traseiro: 2 x M20, na parte superior: 2 x M20 lateral: 2 x M20/M25 (1 x de cada lado), Grau de Proteção: IP66, IP67, IP69K, Cor RAL Valor: RAL 7035, Cor: Gabinete da base de dados de antracite, Conexão para SmartWire-DT: não, Para uso com: (Iluminado) botões de pressão, (Iluminado) chaves seletoras, Chave operado por botões, luz Indicadora, parada controlada/parada de emergência de botões com etiqueta amarela

Programa de entrega

A função básica acessórios
Superfície de montagem do gabinete
Habitação
Isolados de material
Com alto grau de parafusos de aço
Número de localizações
3 Qtd.
Entrada do cabo de aberturas
Entrada do cabo
traseira: 2 x M20
na parte superior: 2 x M20
lateral: 2 x M20/M25 (1 x de cada lado)
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Cor
116C062
RAL Valor
RAL 7035
Cor
Gabinete da base de dados de antracite
Conexão para SmartWire-DT
nenhum
Para uso com
3 x ⌀ 22.5
Para uso com
(Iluminado) botões de pressão
(Iluminado) chaves seletoras
Chave operado por botões de pressão
Luz indicadora
parada controlada/parada de emergência de botões com etiqueta amarela

Dados técnicos

Geral
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Temperatura ambienteAberto
-25 - +70 °C

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Gabinete para dispositivos de circuito de controle (EC000200)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / Carcaça para comando e dos dispositivos de alarme ([email protected] [AKF023014])
Número de posições de comando
Três
Tipo de construção de habitação
Montagem de superfície de habitação
Material da carcaça
Plástico
Qualidade do Material de habitação
Outros
Diâmetro aberturas
22,5 mm
Cor da tampa
Cinza
Grau de proteção (IP)
IP67/IP69K
Grau de proteção (NEMA)
4X
Largura
153 mm
Altura
80 mm
Profundidade
56 mm

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13

Dimensões

116X172
Premoulded cabo de entrada: fundo 2 x M20, parte superior: 2 x M20, airbags: 2 x M20/M25 (de cada lado, 1 x)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
