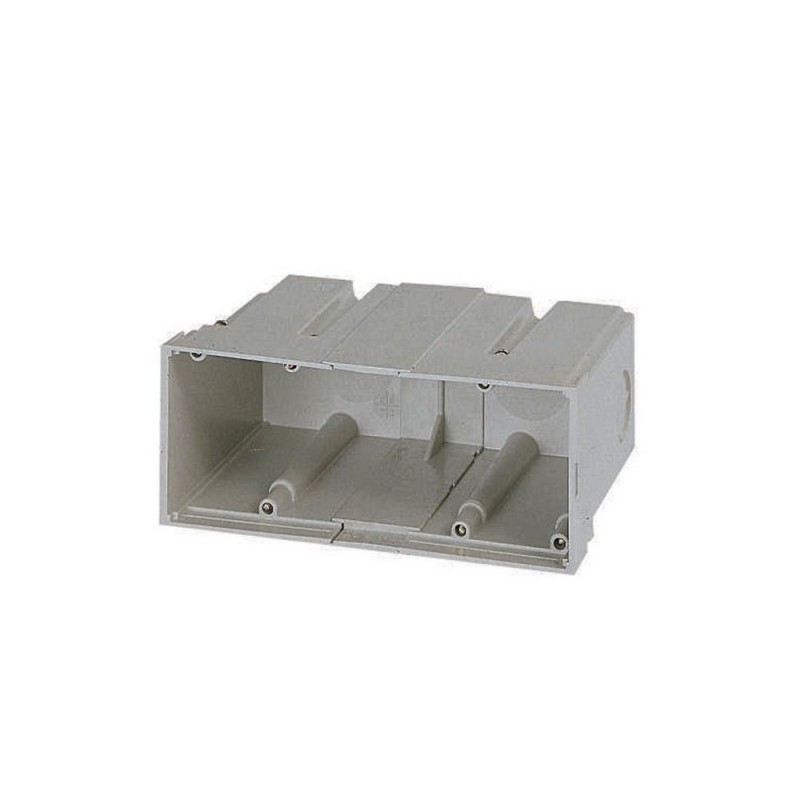

M22-H4 216551 M22-H4Q EATON ELECTRIC Cap M22-M22-H4Q para E4 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-H4 216551 M22-H4Q EATON ELECTRIC Cap M22-M22-H4Q para E4

M22-H4

216551

M22-H4Q

EATON-MOELLER

Cap M22-M22-H4Q para E4

Mais detalhes


Disjuntores de baixa tensão > Capuz de proteção para dispositivos de comando

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $19.04
Preço unitário: $19.04

Quantidade Preço
1+$19.04
2+$19.04
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Sudário, para montagem embutida da placa, 4 pontos de montagem
Sudário, isolado de material, cor cinza claro RAL 7035, para RMQ sistema de montagem diâmetro de 22,3 mm grau de proteção IP55 em combinação com flush placa de montagem M22-E.., 4 knockout as entradas de cabos M20, local de montagem 4

Programa de entrega

Acessórios
Superfície de montagem do gabinete
A função básica acessórios
Coberturas
Tipo de proteção apenas em combinação com flush placas de montagem M22-E...
Número de localizações
4 Qtd.
Material
Isolado com material de luz
Entrada do cabo de aberturas
4 Quantidade x M20
Grau de Proteção
IP40
Cor
cinza
116C062
RAL Valor
RAL 7035
Conexão para SmartWire-DT
nenhum

Dados técnicos

Geral
Grau de Proteção
IP40
Temperatura ambienteAberto
-25 - +70 °C

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / tampa de Proteção para o elemento de contato pushbutton (EC000202)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / capa Protetora para os aparelhos de comando ([email protected] [AKF024014])
Número de aparelhos para construir em
Quatro
Com fechadura
Nenhum
Grau de proteção (IP)
IP40
Grau de proteção (NEMA)
Outros

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13

Dimensões

116X156
Glândula de cabo: 4 x M20
Tipo de construção: split
116X141
Mortalha com M22-UPE conjunto de gesso chaves
① Supressão de cartão para perseguindo na parede
② De Gesso de espessura menor que 8 mm
③ De Gesso de espessura superior a 8 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
