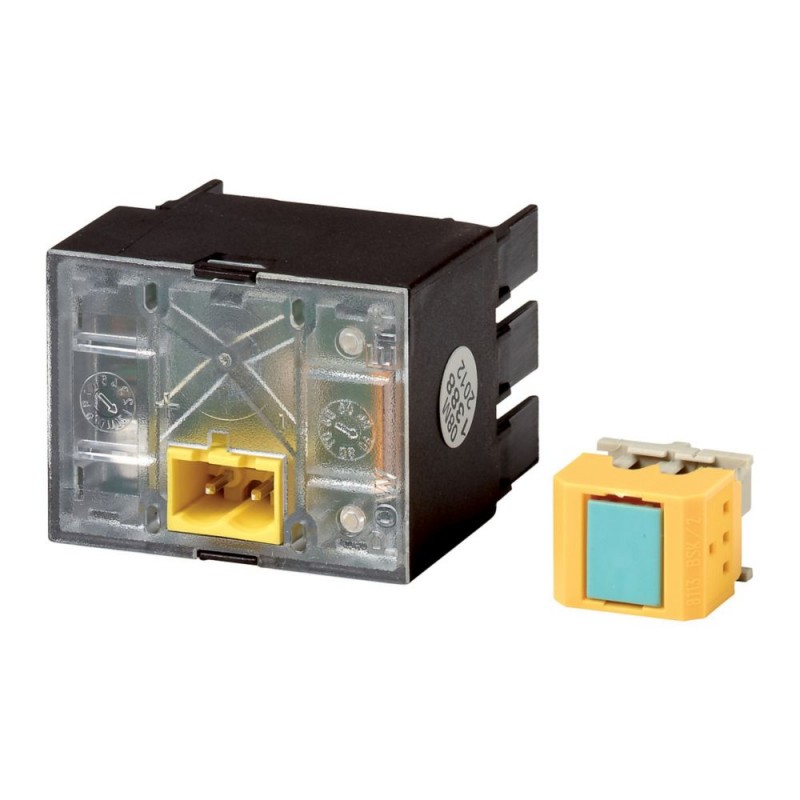

M22-ASI-S 231270 M22-ASI-SQ EATON ELECTRIC M22-ASI-SQ ASI-, RMQ-Titan
M22-ASI-S
231270
M22-ASI-SQ
EATON-MOELLER
M22-ASI-SQ ASI-, RMQ-Titan
Disjuntores de baixa tensão > Adaptador para dispositivos de comando
Auxiliares de controle e sinalização
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲ASI-Escravo de segurança, 2I, 1T, conexão a parafuso
Acessórios para os dispositivos de circuito de controle de programa
Programa de entrega
A gama de produtos
Acessórios
Acessórios
AS-Interface
A função básica acessórios
De emergência desligar circuitos
Aprovação
Fixação
Frente a fixação do RMQ-Titan
Interface escravo
Adaptador de elemento para RMQ-Titan
CONFORME informações da Interface:
1 entrada de canal duplo, 1 saída
Módulo gabinete do snap encaixe no contato e elementos de LED:
- Entradas para 2 elementos de contacto: M22-K01 (pausa)
– Saída para LED 1 elemento: M22-LED-...
Incluindo-conector de Interface como o isolamento piercing terminal
Adaptador de elemento para RMQ-Titan
CONFORME informações da Interface:
1 entrada de canal duplo, 1 saída
Módulo gabinete do snap encaixe no contato e elementos de LED:
- Entradas para 2 elementos de contacto: M22-K01 (pausa)
– Saída para LED 1 elemento: M22-LED-...
Incluindo-conector de Interface como o isolamento piercing terminal
Conexão para SmartWire-DT
nenhum
Dados técnicos
De Parada de emergência de circuitos
Conexão da interface de linha de
Amarelo plug-in de terminal como o isolamento piercing terminal
Fonte de alimentação
Completamente do as-Interface, cabo de 26,5 - 31.6 V DC
Fixação
Frente a fixação do RMQ-Titan
Endereçamento
Através da Interface do cabo
Max. corrente total
45 mA
Temperatura ambiente
-25 - +55 °C
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
de acordo com a norma IEC 60068-2-27 g
Choque duração de 11 ms
de acordo com a norma IEC 60068-2-27 g
Grau de Proteção
IP20
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Posição de montagem
Conforme necessário
Normas
EN 50178
PT 50295_x
PT 50295_x
Entradas
2-canal de entrada (22 V/5 mA) (moduled pela sequência de código) (2 quebrar o contato conjuntos RMQ-Titan M22-K01)
Saídas
1 saída, normalmente, 19 V/8 mA, à prova de curtocircuito
Status exibe
Poder, COMO o cabo de Interface
LED verde na parte de trás
Erro de Interface, de falha da Interface principal
LED vermelho na parte de trás
Perfil
S-7.B.E
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Adaptador para dispositivos de circuito de controle (EC001020)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / Adaptador para dispositivos de comando ([email protected] [AKF044014])
Built-in de diâmetro
0 mm
Número de aparelhos para construir em
Zero
Aprovações
Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Dimensões
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
