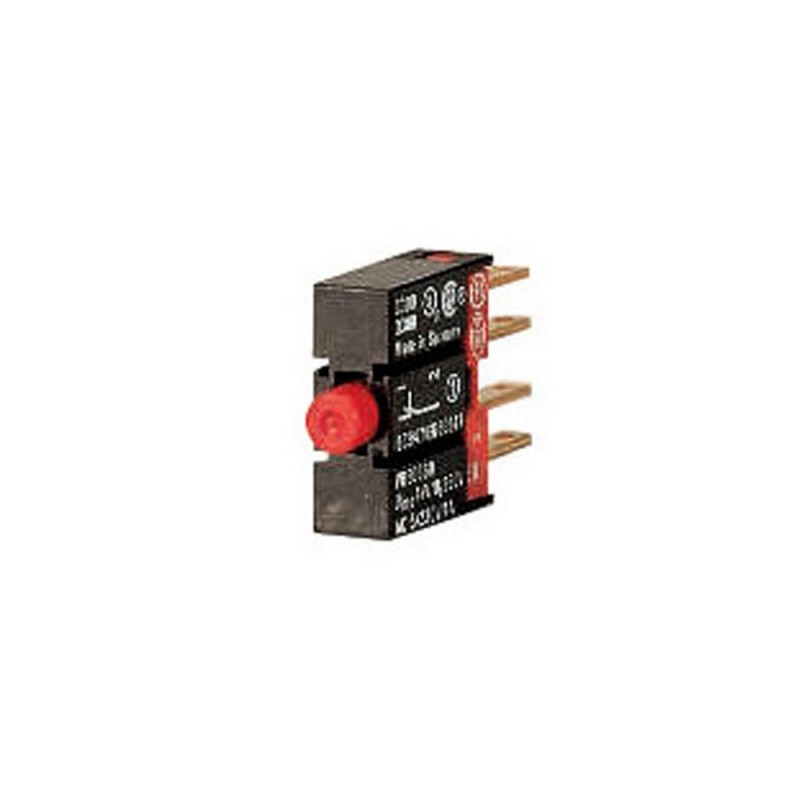

E01 090401 EATON ELECTRIC 1NC contacto auxiliar
E01
090401
EATON-MOELLER
50
1NC contacto auxiliar
Disjuntores de baixa tensão > Bloco de contatos auxiliares
Auxiliares de controle e sinalização
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Elemento de contato, 1 N/C, a frente de montagem, conexão a parafuso
Elemento de contato, gama de Produtos: Acessórios, uma Única unidade, técnica de Ligação: Lâmina terminal, Descrição: admissível tensão de funcionamento: 5 – 250 V, Contatos N/C = Normalmente fechado: 1 NC, Contatos Notas: = função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1, Grau de Proteção: IP20 com ISH2,8, Conexão para SmartWire-DT: não
Programa de entrega
A gama de produtos
Acessórios
Única unidade/unidade Completa
Única unidade
A função básica acessórios
Elementos de contacto
Técnica de conexão
Lâmina terminal
Descrição
admissível tensão de funcionamento: 5 – 250 V
Contactos
N/C = Normalmente fechado
1 NC
Notas
= função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1Contato sequência
Contato viagem diagrama, acidente vascular cerebral, em conexão com o elemento frontal
Grau de Proteção
IP20 com ISH2,8
Conexão para SmartWire-DT
nenhum
Dados técnicos
Geral
Normas
IEC/EN 60947
Vida útil mecânica [Operações]
> 100 x 10Seis
Freqüência de operação [de Operações/h]
Não 3600
Força de atuação
≦ 3 n
Grau de proteção (IEC/EN 60529
IP20 com ISH2,8
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
> 40
de acordo com a norma IEC 60068-2-27
Choque duração de 11 ms
Sinusoidal g
de acordo com a norma IEC 60068-2-27
Choque duração de 11 ms
Sinusoidal g
Terminal de capacidades
0.5 - 1.0 mmDois
Lâmina terminal
2,8 x 0,8 mm DIN 46244
Rápido e fácil conectores
2,8 x 0,8 mm DIN 46247 e IEC 60760
Contactos
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Tensão nominal de isolamento [Ueu]
250 V
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
250 V CA
Nominal condicional de curto-circuito corrente [Iq]
1 kA
Circuito de controlo da fiabilidadea 24 V DC/5 mA [HF]
< 10-7(i.e. 1 falha 10Seteoperações) probabilidade de Falha
Circuito de controlo da fiabilidadeem 5 V DC/1 mA [HF]
< 5 x 10-6(i.e. 1 falha em 5 x 10Seisoperações) probabilidade de Falha
A utilização de isolados de anilhas ISH 2,8
>24 V AC/DC recomendado
>50 V CA ou 120 V DC é obrigatória, mesmo não utilizado da lâmina de terminais
>50 V CA ou 120 V DC é obrigatória, mesmo não utilizado da lâmina de terminais
Max. proteção de curto-circuito do dispositivoFuseless
FAZ-B6/1 Tipo de
Max. proteção de curto-circuito do dispositivoFusível [gG/gL]
10 Um
Capacidade de comutação de
Corrente operacional nominal [eue]AC-1524 V [Ie]
4 Uma
Corrente operacional nominal [eue]AC-1548 V [Ie]
4 Uma
Corrente operacional nominal [eue]AC-15110 V [Ie]
4 Uma
Corrente operacional nominal [eue]AC-15220 V, 230 V, 240 V [Ie]
4 Uma
Corrente operacional nominal [eue]DC-1324 V [Ie]
1,5 A
Corrente operacional nominal [eue]DC-1342 V [Ie]
1 Um
Corrente operacional nominal [eue]DC-1360 V [Ie]
0.8
Corrente operacional nominal [eue]DC-13110 V [Ie]
0,5 A
Corrente operacional nominal [eue]DC-13220 V [Ie]
0,2 A
Vida útil elétrica AC-15 a IEC/EN 60947-5-1 a 230 V; Ie= corrente operacional nominal
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
4 Uma
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.1 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como contato
Zero
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato normalmente fechado
Um
Número de falhas de sinal muda
Zero
Operação de corrente nominal Ie AC-15, 230 V
6 Um
Tipo de conexão elétrica
Conexão a parafuso
Modelo
Topo de montagem
Método de montagem
Fixação frontal
Suporte da lâmpada
Nenhum
Aprovações
Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Quarenta e seis mil quinhentos cinqüenta e dois
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
