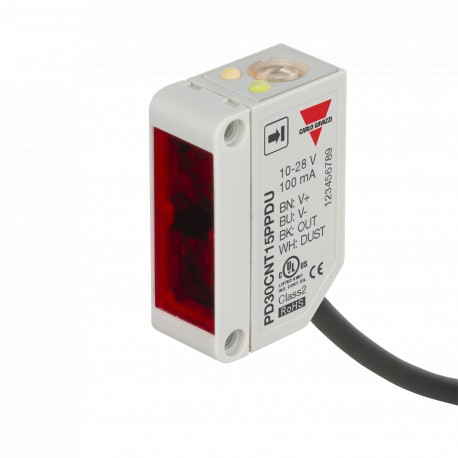

PD30CNT15PPDU CARLO GAVAZZI caixa retangular Barrera selecionados parâmetros SCOPE 6 ... 20 m CONEXÃO sistem..

Photoelectrics
Através de feixes
Tipo PD30CNT15....MU/DU
• Miniatura de alcance do sensor
• Faixa: 15 m
• Ajuste de sensibilidade por Ensinar programação
• Modulada, Infraredred luz 880 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP preset
• Fazer e quebra de comutação de função programável
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• O cabo e o plugue de versões
• Excelente desempenho de EMC
• Função Mute (Sensor de ponto cego) Emissor
• Pó de saída de alarme - Receptor
Descrição Do Produto
Chave De Ordenação
PD30CNT15NPM5DU

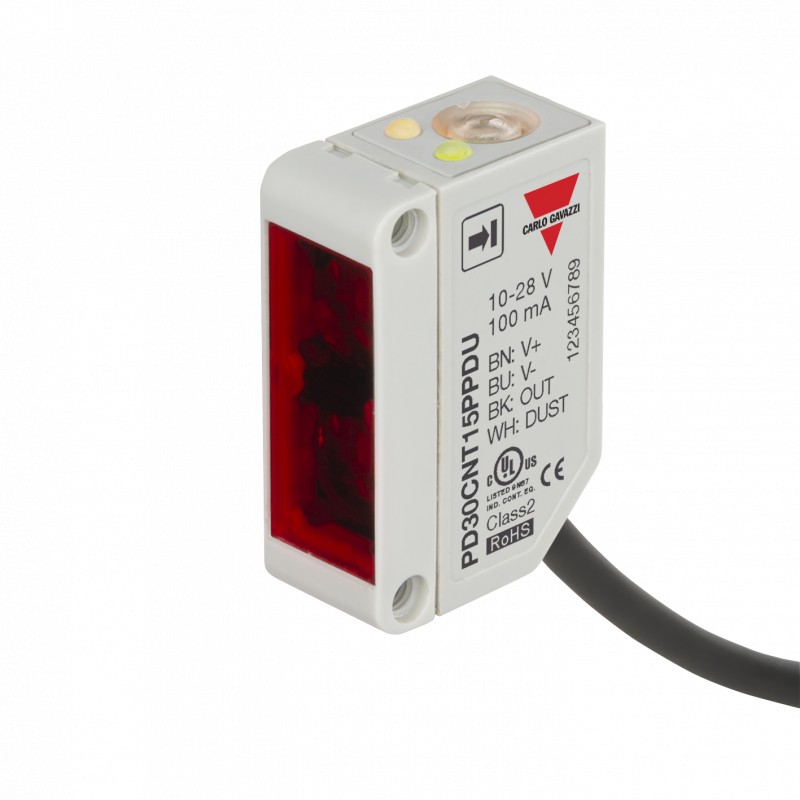

O PD30CNT15 sensor de família vem em um estojo compacto de 10 x
30 x 20 mm reforçado
PMMA/ABS habitação.
Thesensorsareusefulin aplicações wherehigh - precisão de detecção, bem como o tamanho pequeno é necessária. Compacthousingandhigh LED de potência para um desempenho excelente-proporção de tamanho.
O Teach-In função para
Seleção Do Tipo De
adjustmentof a sensibilidade faz com que os sensores altamente flexível. O tipo de saída é ajustada de fábrica (NPN ou PNP), e a saída de comutação função é programável (no ou NC), e um pó de saída no ou NC.
A função de silenciamento pode ser usedfortestingthesensor por: mau funcionamento, desconexão, eixo óptico ajuste, sujo e empoeirado lentes.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão Mute
HousingRange ConnectionOrdering não.Nº do pedido Nº do pedido Nº do pedido W x H x DSn NPNNPN PNP PNP
Emissor Fazer ou quebrar de comutação EmitterMake ou quebra de comutação
10 x 30 x 20 mm 15 mCablePD 30 CNT 15 NMUPD 30 CNT 15 NPDUPD 30 CNT 15 PMU PD 30 CNT 15 PPDU
10 x 30 x 20 mm 15 mPlugPD 30 CNT 15 NM5MU PD 30 CNT 15 NPM5DU PD 30 CNT 15 PM5MUPD 30 CNT 15 PPM5DU
Nota: o Emissor, o Receptor e o Conector de ser encomendado separadamente.
Especificações Do Emissor
Operacional nominal volts. (UB )de 10 a 30 VDC Ondulação (Urpp ) ≤ 10% Alimentação de corrente≤ 25 mA
Fonte de luz de GaAIAs, DIODO emissor de luz, 880 nm
Óptica ângulo de± 2º a ½ intervalo tipo de Luz Infravermelha, Luz modulada lugar de 110 mm a 1,5 m
Proteção Reversa da polaridade, transientes
Indicação de função
Fonte de alimentação ONLED, verde
Função Mute
Emissor off de 0 a 3 sec0 2,5 VDC (NPN)
De 5 a 30 v dc (PNP) Emissor de meia potência > 3 sec0 2,5 VDC (NPN)
De 5 a 30 v dc (PNP)
Especificações Do Receptor
Avaliado distância de operação (Sn)15 m, com PD30CNT15
Emissor
Zona cega Nenhum
Sensibilidade Ajustável por Ensinar-Nos
O desvio de temperatura ≤ 0.3%/ºC
Histerese (H)
(diferencial de viagem) ≤ 10%
Operacional nominal volts. (UB )de 10 a 30 VDC Ondulação (Urpp ) ≤ 10% Ajustável range1.5 m a 15 m
resolução de 3% sobre a distância
Corrente de saída
Contínuo (Ie) ≤ 100 mA de Curto prazo (I) ≤ 100 mA
(max. capacidade de carga de 100 nF)
Pó de corrente de saída
Contínuo (Ie) ≤ 20 mA Curto de tempo (I) ≤ 20 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 30 mA Mínimo operacional atual (Im) de 0,5 mA corrente no estado desenergizado (Ir ) ≤ 100 µA
As especificações estão sujeitas a alterações sem aviso prévio (09.12.2008) 1
