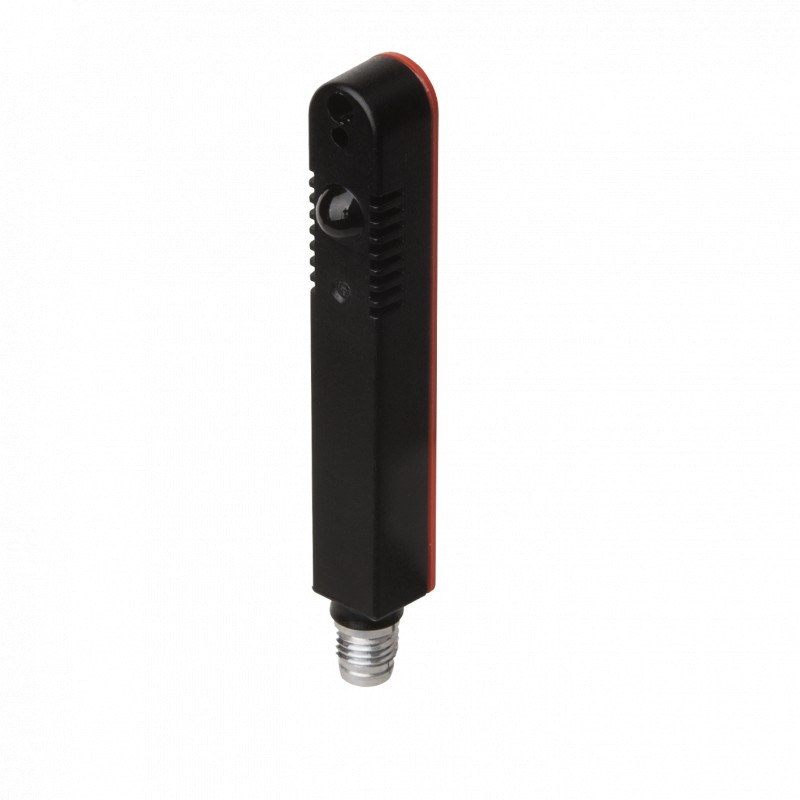

PD70CNT12M5ML CARLO GAVAZZI caixa retangular Barrera selecionados parâmetros SCOPE 6 ... 20 m Conexão conect..

Photoelectrics
Através de feixes, o Transistor de Saída
Tipo PD70CNT12..
• Portas de Entrada e de controle
• Intervalo de 12 m
• Modulada, a luz infravermelha
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP tipo de
• Fazer ou quebrar de comutação
• LED de indicação de saída ou fonte de alimentação
• Proteção: inversão de polaridade, curto-circuito, transientes
• Versões de cabo ou conector M8
• Emissor mudo
• CE e UL325 aprovado
Descrição Do Produto
Chave De Ordenação
PD70CNT12NOM5MH
O PD70 sensor familyof Photoelectricsensors é projetado especialmente para Portas de Entrada e controlto atender aos requisitos a porta de acesso ao mercado. O invólucro fino design se encaixa dentro do alu-
minium quadro de e.g. portas de correr.
O emissor tem uma entrada de teste para desativá-lo para a avaliação da função do sensor.
Disponível in10-30VDC
versão.
Tipo
Moradia de estilo tamanho da Carcaça material da Carcaça Sensor de Detecção de código princípio distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão Mute entrada
Seleção Do Tipo De
TestRangeCon - Ordenação não.Nº do pedido Nº do pedido Nº do pedido Nº do pedido
Snnec-ReceiverReceiver ReceiverReceiverEmitter tor NPN, NONPN, NF PNP, NOPNP, NC
Mudo de Baixa 12 m NOPD70CNT12NO PD70CNT12NCPD70CNT12PO PD70CNT12PCPD70CNT12ML Mudo Baixa de 12 m YESPD70CNT12NOM5PD70CNT12NCM5 PD70CNT12POM5PD70CNT12PCM5 PD70CNT12M5ML Mudo Alta de 12 m NÃO PD70CNT12MH Mudo Alta de 12 m YESPD70CNT12M5MH
Nota: por Favor, a fim de emissor e receptor, separadamente
Especificações Do Emissor
Operacional nominal volts. (UB)de 10 a 30 VDC Ondulação (Urrp) ≤ 10% Alimentação de corrente ≤ 20 mA
ProtectionReverse polaridade, transientes
Entrada de teste
Teste De Alta
Emissor fora de 5 a 30 VDC
Emissor em < 2,5 VCC ou não conectado
Teste De Baixo
Emissor off < 2,5 VCC
Emissor, de 5 a 30 VDC ou não conectado
Luz sourceLED, 850 nm
Tipo de luz Infravermelha, modulada
Óptica ângulo < ± 5°
Indicação de função
Fonte de alimentação LED, verde
As especificações estão sujeitas a alterações sem aviso prévio (07.06.2010) 1
