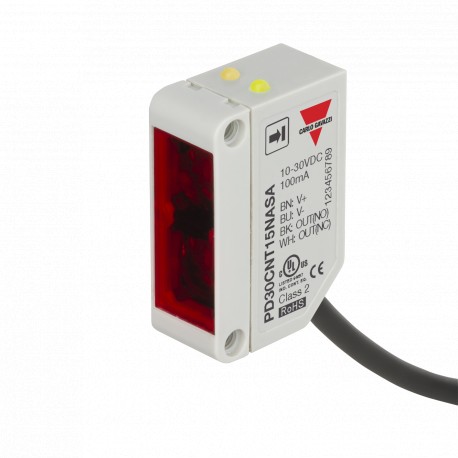

PD30CNT15NASA CARLO GAVAZZI SISTEMA Barrera BOX ÂMBITO rectangular 6 ... 20 m conexão do cabo DC OUTPUT NPN ..

Photoelectrics
Através de feixes
Tipo PD30CNT15....SA
• Miniatura de alcance do sensor
• Faixa: 15 m
• Ajuste de sensibilidade por potenciômetro
• Modulada, infraredlight 850 nm
• Tensão de alimentação: 10 a 30 de VOC
• Saída: 100 mA, NPN ou PNP preset
• Criar e quebrar função de comutação
• LEO indicação para a saída, a estabilidade e o poder SOBRE
• Proteção: Curto-circuito, inversão de polaridade e transientes
• O cabo e o plugue de versões
• Excelente desempenho de EMC
Descrição Do Produto
Pedido KeyPD30CNT15NAM5SA
O PD30CNT15 sensor de família vem em um estojo compacto de 10 x
30 x 20 mm reforçado
PMMA/ABS habitação.
Thesensorsareusefulin aplicações wherehigh - precisão de detecção, bem como o tamanho pequeno é necessária. Compacthousingandhigh
powerLEDforexcellent
desempenho-proporção de tamanho.
Thepotentiometer função para ajuste de sensibilidade faz com que os sensores altamente flexível. O tipo de saída é ajustada de fábrica (NPN ou PNP), e o outputswitchingfunctionis NENHUM e de NC saída.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento Oetection princípio distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão de ajuste de Sensibilidade
Seleção Do Tipo De
HousingRange Conexão de Ordenação não.Nº do pedido Nº do pedido W x H x S / Emissor NPN PNP
Fazer e quebrar switchingMake e quebra de comutação
10 x 30 x 20 mm 15 mCablePO 30 CNT 15PO 30 CNT 15 NASA PO 30 CNT 15 PASA
10 x 30 x 20 mm 15 mPlugPO 30 CNT 15 M5PO 30 CNT 15 NAM5SAPO 30 CNT 15 PAM5SA
Nota: o Emissor, o receptor e o conector de ser encomendado separadamente
Especificações Do Receptor
Avaliado distância de operação (Sn)
PD30CNT emissor≤ 15 m
Faixa de ajuste de 3 a 15 m
Zona cega
PD30CNT emitterNone
Sensibilidade
Ajuste elétrico de 210°
Mecânica adjustment240°
O desvio de temperatura≤ 0.2%/ºC Histerese (H) 5% para 20% em operação Nominal volts. (UB ) de 10 a 30 VDC
(ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie)≤ 100 mA
De curto prazo (I)≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 20 mA @ UB max.
Mínimo operacional atual (Im) ≤ 0,5 mA
FORA do estado atual (Ir )≤ 100 µA
Queda de tensão (Ud ) ≤ 2 VDC @ Ie max.
Proteção contra Curto-circuito, inversão de polaridade
e transientes
A luz ambiente≤ 10.000 lux frequência de operação (f)≤ 500 Hz tempo de Resposta
OFF-ON (t)≤ 1 ms
ON-OFF (toff' ) ≤ 1 ms
O poder do atraso (tv) ≤ 200 ms
Função de saída
Coletor aberto NPN ou PNP por tipo de sensor
Saída de comutação functionN.O. e N. C.
Indicação
Saída EM LED, amarelo
A estabilidade do sinal e
Poder ONLED, verde. Consulte a curva de
condição de estabilidade
As especificações estão sujeitas a alterações sem aviso prévio (18.09.2012) 1
