PE12CNT15POC2 CARLO GAVAZZI selecionado pelo sistema através de parâmetros do feixe HABITAÇÃO Ø10 gama Ø20 6..

Photoelectrics
Através de feixes, o Transistor de Saída

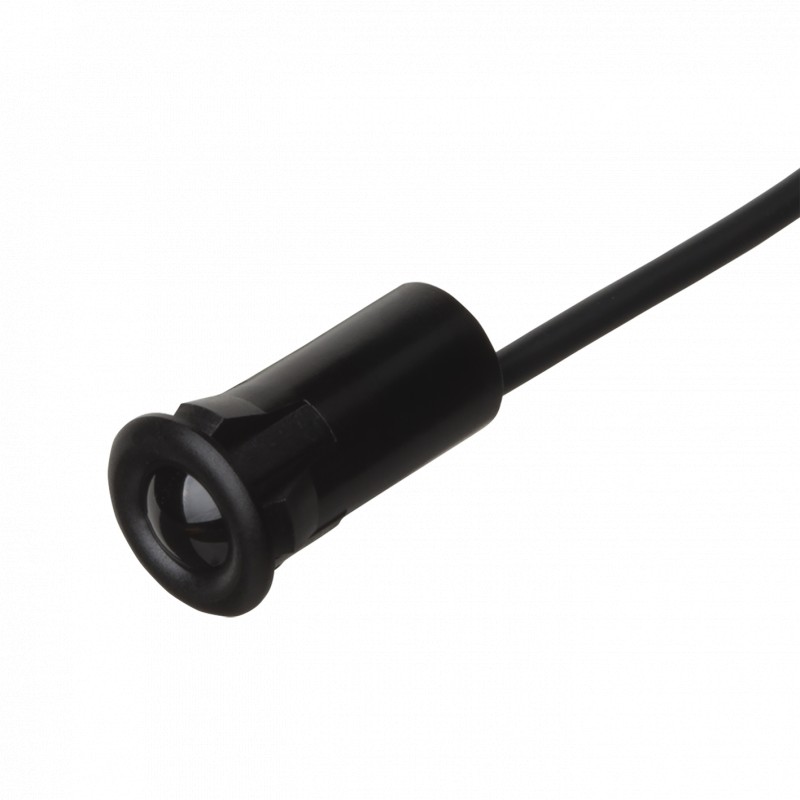

Tipo PE12CNT15..
• Elevadores, escadas Rolantes e o controle da Entrada
• Faixa de 15 m
• Modulada, a luz infravermelha
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP tipo de
• Fazer ou quebrar de comutação
• LED de indicação de saída ou fonte de alimentação
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo de versões com ou sem conector
• Emissor mudo e ajuste de potência
• CE, UL325 e UL508 aprovado
Descrição Do Produto
Chave De Ordenação
PE12CNT15NO-C2
O PE12CNT. é uma família de propósito geral Photoelec - tricsensors.
Eles são projetados especialmente para Elevadores, escadas Rolantes, controle de Entrada, para cumprir os requisitos na porta do mercado. O "snap-on"
a habitação pode ser montado withawallthicknessfrom
0,6 mm 2,25 mm. O emissor tem um mudo de entrada para turnitoffforevaluation da função do sensor.
Disponível in10-30VDC
versão.
Tipo
Moradia estilo de Habitação de tamanho
Material da carcaça Sensor de Detecção de código princípio distância de Detecção do tipo de Saída
Configuração de saída de Conexão de Cabo tipo de conector
Seleção Do Tipo De
HousingRangeCon-Ordenação não. Nº do pedido Nº do pedido Nº do pedido Nº do pedido diameterSnnec - ReceiverReceiverReceiver ReceiverEmitter
tor NPN, NÃO NPN, NCPNP, NÃO PNP, NC
Ø 12 mm15 m NÃO PE12CNT15NO PE12CNT15NCPE12CNT15POPE12CNT15PC PE12CNT15
Ø 12 mm15 m SIM PE12CNT15NO-C2 PE12CNT15NC-C2PE12CNT15PO-C2 PE12CNT15PC-C2 PE12CNT15-C2
Nota: por Favor, a fim de emissor e receptor, separadamente
Especificações Do Emissor
Operacional nominal volts. (UB)de 10 a 30 VDC Ondulação (Urrp) £ 10% Alimentação de corrente £ 20 mA
ProtectionReverse polaridade, transientes
Controle de entrada
Normal oper. > 1.5 VDC Mudo < 1.2 VDC
Luz sourceLED, 880 nm
Tipo de luz Infravermelha, modulada
Óptica ângulo de ± 5°
Indicação de função
Fonte de alimentação LED, verde
Mudo de entrada ONLED, verde piscando
Ajuste de potência
Rx ~ 3 kΩ a 10 kΩ 0 - 100%, no de 20 a passo
As especificações estão sujeitas a alterações sem aviso prévio (17.11.2011) 1
