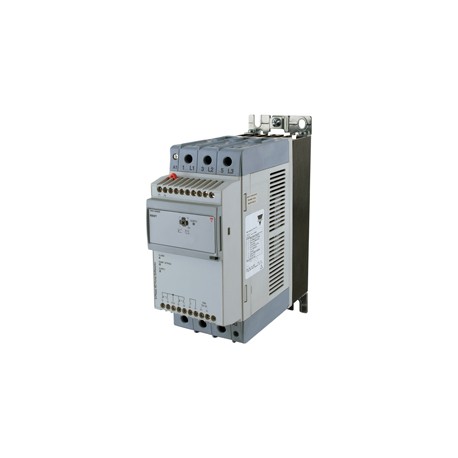

RSWT4037E0V010 CARLO GAVAZZI Parâmetros do SISTEMA Acionador de partida Macio da CARGA de Fase 3 de HABITAÇÃ..

O Acionador De Partida Macio
CentrifugalPump Acionador De Partida Macio Da Série
TypeRSWT
Optimizado • algoritmo para bombas centrífugas
• Interface De Usuário Simples
• 3 fases controladas
• Internamente ignorada
• Multi-tensão de operação
Integrado • proteção de sobrecarga (RSWT..V10/V11. modelos)
• Saídas de relé para Alarme/Topo da Rampa/Run*
• RSWT40 modelos: Internamente fornecido
• RSWT60 modelos: 24VAC/DC ("F") e 100-240VAC ("G" versão) controle/opções de fornecimento
• RSWT...V10/V11.: Automático ou manual reset de alarmes
• Reset remoto de função*
* Para RSWT..32.. - RSWT..55.. só os modelos
Descrição Do Produto
Pedido CodeRSWT 40 16 E 0 V 1 0
RSWT é um 3-fase controlada soft starter para bombas centrífugas. RSWT controla todas as três fases para atingir o atual equilíbrio em todas as fases, de modo a minimizar as vibrações durante a partida e a parada de bombas centrífugas.
Através de uma equipa de auto - algoritmo de aprendizagem, o RSWT consegue
alcançar um muito bom partida e stoppingperformance de bombas centrífugas, com o mínimo de configurações, resultando em um muito fácil de usar solução. O RSWT upto25A(11kW@
400V)comesinacompact
45mm de habitação de modo a facilitar a substituição de contatores e estrela/delta partidas.
O RSWT...V00/V01. versão requer apenas 1 botão de configuração para a partida suave/soft-tempo de parada da bomba. Não há mais ajustes são necessários neste caso.
O RSWT...V10/V11. versão inclui uma protecção de sobrecarga (Classe 10) e partida suave e macio-tempos de parada pode ser definido de forma independente para um melhor controle da bomba. Neste caso, existem 3
Nota:
knobstoadjust:hora de início, hora de paragem e a corrente total de carga (FLC) de configuração para a proteção de sobrecarga.
RSWT é equipado com uma série de funções de diagnóstico, incluindo a seqüência de fase, sobre e sub - tensão de monitoramento, proteção de rotor bloqueado e também SCR para melhor proteção da bomba em caso de condições anormais.
O acionador de partida macio da indicação de status é providedbymeans ofthree LEDs (verde, amarelo, vermelho) para o fornecimento, a rampa, e indicação de alarme. Além disso, RSWT (45mm) também é equipado com dois relés de saída para alarme (Normallyclosed-NC)e no topo da rampa (Normalmente Aberto - NA) indicação. No caso de o RSWT...V10/ V11. de série, há um 4º LED para seleccionar se os alarmes siga automática ou manual de recuperação.No caso do manual de recuperação de alarmes, um botão também está disponível para repor o soft starter a partir de status de alarme.
RSWT...32 uptoRSWT...55 também estão equipados com uma corrida de revezamento.
Bomba centrífuga softstarter Tensão Operacional Operacional Atual
Controle De Alimentação De Tensão Tensão De Opções
Proteção de sobrecarga
0: Nenhuma proteção contra sobrecarga
1: sistema Integrado de proteção de Sobrecarga
Entrada PTC
0: Sem entrada PTC
Nota: acima de código para pedido aplica-se a RSWT modelos de até 25A
Pedido CodeRSWT 40 32 E 0 V 0 1 1
Bomba centrífuga softstarter Tensão Operacional Operacional Atual
Controle De Alimentação De Tensão Tensão De Opções
Proteção de sobrecarga
0: Nenhuma proteção contra sobrecarga
1: sistema Integrado de proteção de Sobrecarga
Entrada PTC
1: entrada PTC
Método refrigerando
0: convecção Natural
1: ventilador de Refrigeração
(1) Curto-circuito e proteção de sobrecarga não são fornecidos com o
RSWT...V00/RSWT...V01. versão e devem ser adquiridos separadamente
(2)Shortcircuitprotectionis notprovidedwiththeRSWT...V10/ RSWT...V11. versões e devem ser adquiridos separadamente.
Nota: acima de código para pedido aplica-se a RSWT modelos de 32A - 55A
As especificações estão sujeitas a alterações sem aviso prévio (10.04.2015) 1
