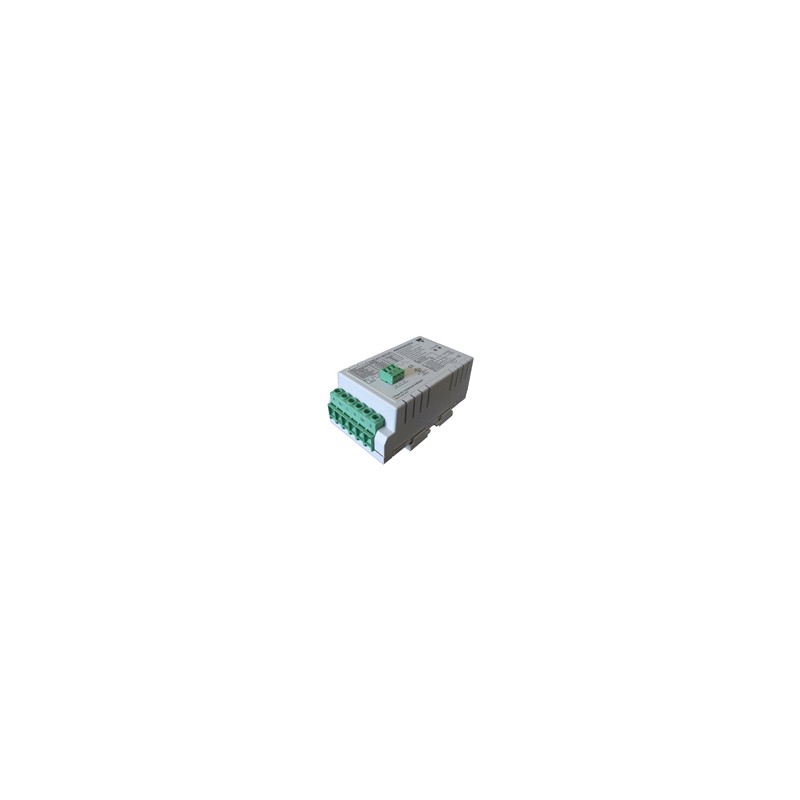

RSBS2332A2V12C24 CARLO GAVAZZI Arrancador Suave de CARGA da Fase 1 LARGURA da caixa 90mm CLASSIFICAÇÃO do MO..

O Acionador De Partida Macio
AC Semicondutores Controlador de Motor
Tipo RSBS23..A2V.2C24..
• Soft inicial de 1-Fase de Compressores Scroll
• Incluído solução
• Limite de corrente integrada
• Tensão operacional nominal: 230 VACrms, 50/60 Hz
• Corrente operacional nominal: até 32A: AC-53b
• Integral ignorando dos semicondutores
• Built-in de proteção contra sobretensão transiente
• Proteção contra subtensão, depois de rampa
• Trilho DIN ou montagem em painel
• Compatível com EMC
• Auxiliar opcional de alarme saída de relé
• Relés De Proteção
• UL, cUL
Optimizado • algoritmo para alta pressão starts4
Integrado • proteção contra curto-ciclismo
• Afundamentos de tensão e interrupções de detecção de
• Bi-color LED para indicação de atraso entre inicia e/ou alarme
Descrição Do Produto
Código Para Pedido
RSB S 23 32 A2 V12 C24 HP
Este motorcontroller,intendedtobe usado com fase única compressores scroll pode limitar as correntes de inrush para
40AACrms para RSBS2325A2V.2C24.. e 45AACrms para RSBS2332A2V.2C24..1. Uponapplying o sinal de controle, começando macio é alcançada dentro de um 600ms interval2. No final da soft-startfunction, os semicondutores são ignoradas por relés eletromecânicos. O dispositivo a classificação é baseada em um máximo de 12 partidas por hora.3
Aplicação da tensão de alimentação é indicado por um LED verde na íntegra NO estado. Indicação de alarme é fornecido através de um LED vermelho que indica o tipo de alarme através de uma interface amigável de piscamento sequência.
Atraso entre inicia e/ou de parar para começar é indicado através de um LED laranja.
Seleção Do Tipo De
Curta circuitand proteção de Sobrecarga não são fornecidos com este controlador e devem ser adquiridos separadamente. Iniciando e executando os capacitores são necessários para o controlador para operar como se pretende.
O RSBS também pode ser fornecido com um auxiliar opcional de relé de alarme (Opção - V22).
Nota:O principal andbypassrelays pode estar em um estado indefinido devido ao transporte.Incasebothrelays são travadas no estado, haverá um impacto directo sobre a linha de início do compressor, mesmo sem sinal de controle. Para evitar direto na linha de iniciar, o usuário pode fazer um primeiro power up sem carga ligado por um período de
≥ 3seconds.
Nível da placa de Controlador de Motor
Compressor Scroll
Tensão operacional nominal corrente operacional Nominal tensão de Controle
Opções
Capacitor De Partida
Versão
O RSBS pode detectar quedas de tensão e interrupções ≥50msec
(+20msec/-0msec)*
* para 50Hz abastecimento
TypeRated operationalRated operationalControlOptionsStarting Capacitor Versão de tensão Ue Atual IeVoltage Uc
RSBS: 1-Phase23: 230VACrms 25: 25AACA2: 230VACrmsV12: Entre C24:200-240µF PS:Alta SoftStarterfor 32: 32AAC V22: EnclosedPressureStarts ScrollCompressors &aux.alarmrelay
Guia De Seleção
Tensão operacional nominal UeRated corrente operacional Ie Opção
25A AC-53b 32A AC-53b
230V ACrms 50/60Hz RSBS2325A2V12C24RSBS2332A2V12C24 Fechado
RSBS2325A2V22C24RSBS2332A2V22C24 Fechado e
RSBS2332A2V12C24HPAux. relé de alarme
Notas:
1. Aplicável ao equilíbrio de pressão começa em caso de RSBS2332A2V.2C24HP
2. Para RSBS2332A2V.2C24HP, o tempo de rampa é < 1 seg.
3. Para RSBS2332A2V.2C24HP, max. começa por hora = 10
4. Aplicável para RSBS2332A2V.2C24HP
RSBS2332A2V22C24HP
ATENÇÃO: O RSBS soft starter NÃO é para ser usado como um dispositivo de segurança. O RSBS, por si só, não garante qualquer segurança e, portanto, outros componentes precisam ser usados para garantir que o sistema opere com segurança.
Nota: a Alimentação é definida como o momento em que L/L1, N/L2 são aplicadas para o RSBS.
As especificações estão sujeitas a alterações sem aviso prévio (12.12.2013) 1
