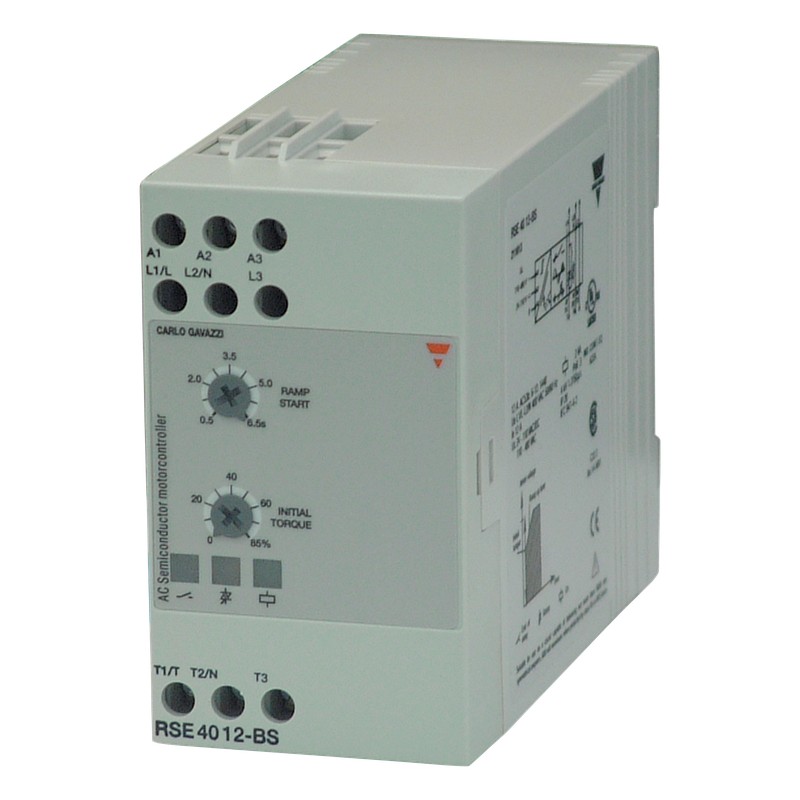

RSE2312-BS CARLO GAVAZZI Parâmetros do SISTEMA de partida Suave de CARGA da Fase 1 LARGURA da caixa 22,5 mm ..

Controladores De Motor, De Fase Única
3-Fase De Redução De Torque
Tipos de RSE 1112-BS, RSE 2312-BS, RSE 4012-BS
• Corrente operacional nominal: 12 AAC 53 b
• Soft de partida de a maioria dos motores de fase única
• Redução de Torque através do uso de 3 motores de fase
• Tensão nominal de operação: Até 400 VCA, 50/60 Hz
• LED-indicações para o fornecimento e operação de
• Proteção contra sobretensão transiente embutido
• Integral ignorando de semicondutores
Descrição Do Produto
Chave De Ordenação
RSE 23 12 - BS
Compacto, de fácil utilização AC semicondutores controlador de motor. Com este controlador de fase única do capacitor de executar os motores de indução com carga nominal correntes de até 12 pode ser soft-começou.Horário de início, bem como de torque inicial pode ser
independentemente ajustado pela construído-em potenciômetros.
Redução de Torque pela rampa de uma única fase 3-fase de aplicativos também é possível com este módulo.
Relé de Estado sólido controlador de Motor E linha de habitação
Tensão operacional nominal corrente operacional Nominal tensão de Controle
Única Fase De Controle
Seleção Do Tipo De
Avaliado operationalControl voltageRated corrente operacional Ie
tensão UeUc 12
11: 115 VACrms, 50/60 Hz -B: 24 110 VAC/DC RSE 1112-BS
23: 230 VACrms, 50/60 Hz& 110 480 VACRSE 2312-BS
40: 400 VACrms, 50/60 HzRSE 4012-BS
InputSpecifications(Entrada De Controle)
Tensão de controle Uc
A1-A2: 24 - 110 VAC/DC ±15%,
12 mA
A1-A3: 110 - 480 VCA ±15%,
5 mA
Tensão de isolamento nominal 630 V rms
Sobretensão cat. III (IEC 60664)
Força dieléctrica
Dielétrico voltage2.5 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
Especificações De Saída
Categoria de utilização AC-53b Integral ignorando dos semicondutores
Sobrecarga de corrente de perfil
(desarme do relé de sobrecarga classe) 12A: AC-53b: 3-5: 180
Max. número de moles startingsStartings TAInactive por hora (no máximo. corrente por 5 s)
19 25ºC 180 s
15 a 30ºC 225 s
11 40ºC 315 s
Min. corrente de carga
RSE ..12-BS 200 mAAC rms
As especificações estão sujeitas a alterações sem aviso prévio (30.03.2007)1
