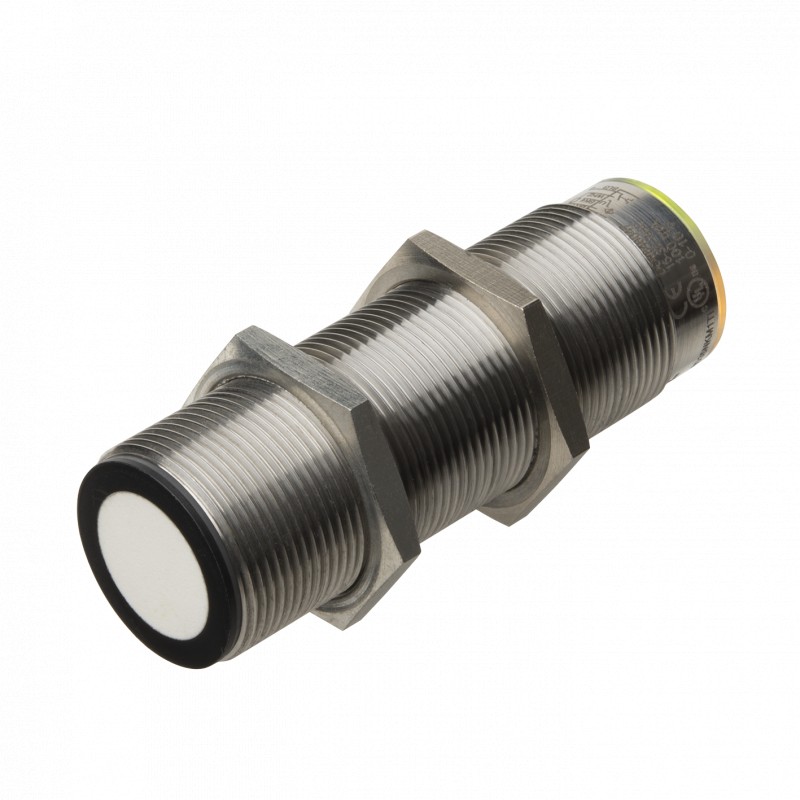

UA30EAD35PGM1TI CARLO GAVAZZI Os parâmetros selecionados Sensor do SISTEMA de HABITAÇÃO M30 FAIXA de DETECÇÃ..

Ultra-sônico
Difusa, Saída Digital
Tipos de UA30EAD......TI
• Cilíndrica M30 Inoxidável Aço INOX AISI 316L habitação
• Distância de detecção: 350-3500 mm
• Fonte de alimentação: 12 a 30 VDC
• Saídas: Dois multi função com saídas de comutação.
PNP ou NPN
• Instalação: Normal ou de comutação histerese ajustável
• Repetibilidade de 1%
• Ângulo de feixe. ±7°
• Proteção: Curto-circuito, inversão de polaridade e
sobretensão
• Grau de proteção IP 67
• Cabo de 2 m ou plug M12
Descrição Do Produto
Chave de ordenação UA30EAD35NPM1TI
Uma auto-containedmultifunc - ção difusa sensor ultra-sônico inStainlesssteelhousing e com um alcance de detecção de
350 a 3500 mm. 2 saídas de comutação-easely setupfor dois diferentes modos de saída e ajustadas por ensinar-nos - torna-o ideal para o controle de nível de tarefas em uma ampla variedade de
vasos sanguíneos. Um sturdyone peça de poliéster caixa fornece a embalagem perfeita para o sofisticado microprocessador controlado e digitalmente filtrado de sensores eletrônicos.Excelente EMC performanceandpre - cision são típicas características deste sensor na verdade medição de distância.
Sensor ultra-sônico estilo de invólucro tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Ensinam-nos
Seleção Do Tipo De
Habitação Connec-Nominal operatingDigital outputOrdering não. diâmetro tiondist. (Sn) NPN/PNP
M30 Plug M12 350-3500 mm 2 x NPNUA 30 DE EAD 35 NP M1 TI M30 Cabo 350-3500 mm 2 x NPNUA 30 DE EAD 35 NP TI M30 Plug M12 350-3500 mm 2 x PNPUA 30 DE EAD 35 PP M1 TI M30 Cabo 350-3500 mm 2 x PNPUA 30 DE EAD 35 PP TI
Especificações
Avaliado distância de operação (Sn)Referência de meta: 1 mm de metal, acabamento laminado, tamanho
400 x 400 mm.
350 - 3500 mm
Zona cega≤ 350 mm
Repetibilidade 1% ângulo de Feixe ±7 de Ajuste
Empurre-buttonP1 (ponto mais distante do setpoint)
P2 (mais próximo do ponto de ajuste)
O desvio de temperatura ≤ 0,1% a/C @ -20 a +70 ° C
Temperatura compensationYes Histerese (H)Min. 1% da tensão Nominal de operação (UB) de 12 a 30 VDC
(ripple incluído)
Ondulação (Urpp)≤ 5%
Nenhum-carga da corrente de alimentação (Io)≤ 50 mA @ UB max.
Corrente de saída contínua (Ie)
Max. capacidade de carga de 100 nF≤ 300 mA
UL508 especificação≤ 100 mA
Corrente de saída de curto prazo (I)
Max. capacidade de carga de 100 nF≤ 300 mA UL508 especificação≤ 100 mA
Operacionais mínimos
atual(Im) ≤ 0,5 mA
FORA do estado atual (Ir)≤ 10 µA
Queda de tensão (Ud)≤ 2.2 VDC @ 100 mA
ProtectionShort-circuito, sobretensão e inversão de polaridade
Frequência portadora 112 kHz freqüência de operação (f)≤ 2 Hz tempo de Resposta OFF-ON (t)≤ 250 mS de tempo de Resposta ON-OFF (toff') ≤ 250 mS de atraso de ativação≤ 1500 mS
As especificações estão sujeitas a alterações sem aviso prévio (01.04.2014) 1
