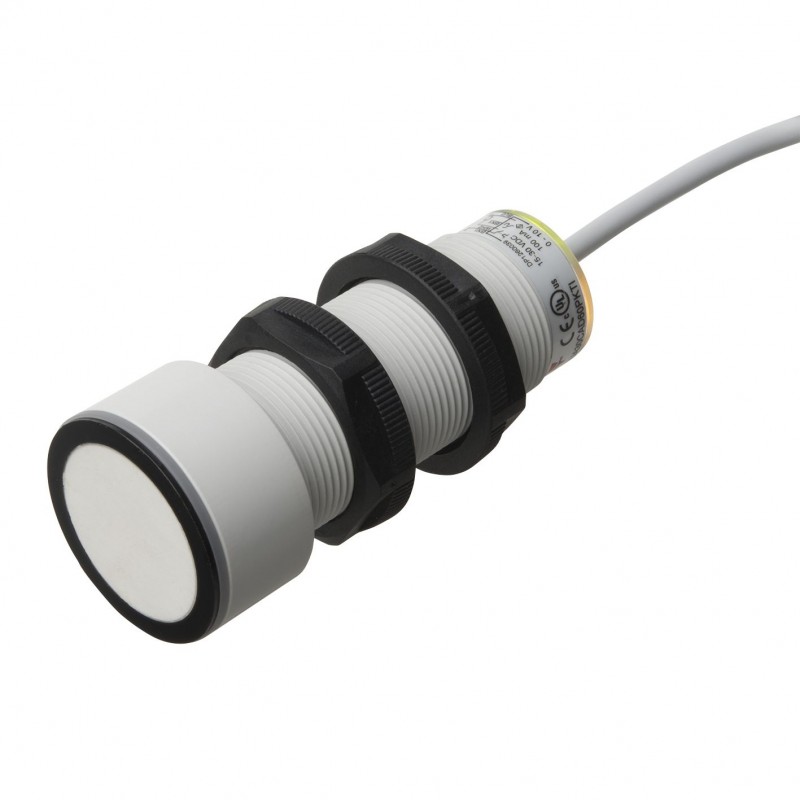

UA30CAD60NPTI CARLO GAVAZZI Os parâmetros selecionados Sensor do SISTEMA de HABITAÇÃO M30 FAIXA de DETECÇÃO ..

Ultra-sônico
Difusa, 2 x Saída Digital
Tipos de UA30CAD60....TI
• Cilíndrica M30 com Ø40 frente e PBT de habitação
• Distância de detecção: 350-6000 mm
• Fonte de alimentação: 12 a 30 VDC
• Saídas: Dois multi função com saídas de comutação. PNP ou NPN
• Instalação: Normal ou de comutação histerese ajustável
• Repetibilidade de 1%
• Ângulo de feixe. ±7°
• Proteção: Curto-circuito, inversão de polaridade e sobretensão
• Grau de proteção IP 67, Nema 4X
• Cabo de 2 m ou plug M12
Descrição Do Produto
Chave de ordenação UA30CAD60NPM1TI
Uma auto-containedmultifunc - ção difusa ultrassônica do sensor com um alcance de detecção de 350 6000 mm. 2 a mudança - coloca - easely configurado para dois diferentes modos de saída e ajustadas por ensinar-nos - torna-o ideal para o controle de nível de tarefas em uma grande variedade de vasos sanguíneos. De um robusto de uma peça de poliéster
caixa fornece a embalagem perfeita para o sofisticado microprocessador controlado e digitalmente filtrado de sensores eletrônicos.Excelente EMC performanceandpre - cision são típicas características deste sensor na verdade medição de distância.
Sensor ultra-sônico estilo de invólucro tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Ensinam-nos
Seleção Do Tipo De
Habitação Connec-Nominal operatingDigital outputOrdering não. diâmetro tiondist. (Sn) NPN/PNP
M30 Plug M12 350-6000 mm 2 x NPNUA 30 CAD 60 NP M1 TI M30 Cabo 350-6000 mm 2 x NPNUA 30 CAD 60 NP TI M30 Plug M12 350-6000 mm 2 x PNPUA 30 CAD 60 PP M1 TI M30 Cabo 350-6000 mm 2 x PNPUA 30 CAD 60 p TI
Especificações
Avaliado distância de operação (Sn)Referência de meta: 1 mm de metal, acabamento laminado, tamanho
200 x 200 mm.
350 - 6000 mm
Zona cega≤ 350 mm
Repetibilidade 1% ângulo de Feixe ±7 de Ajuste
Empurre-buttonP1 (ponto mais distante do setpoint)
P2 (mais próximo do ponto de ajuste)
O desvio de temperatura ≤ 0,1% a/C @ -20 a +70 ° C
Temperatura compensationYes Histerese (H)Min. 2% da tensão Nominal de operação (UB) de 12 a 30 VDC
Max. capacidade de carga de 100 nF≤ 300 mA UL508 especificação≤ 100 mA
Corrente de saída de curto prazo (I)
Max. capacidade de carga de 100 nF≤ 300 mA UL508 especificação≤ 100 mA
Operacionais mínimos
atual(Im) ≤ 0,5 mA
FORA do estado atual (Ir)≤ 10 µA
Queda de tensão (Ud)≤ 2.2 VDC @ 100 mA
ProtectionShort-circuito, sobretensão e inversão de polaridade
Frequência portadora de 75 kHz freqüência de operação (f)≤ 1 Hz tempo de Resposta OFF-ON (t)≤ 500 mS
(ripple incluído)
Tempo de resposta ON-OFF (t
) ≤ 500 mS
Ondulação (Urpp)≤ 5%
Nenhum-carga da corrente de alimentação (Io)≤ 50 mA @ UB max.
Corrente de saída contínua (Ie)
FORA
O poder do atraso≤ 500 mS
A função de saída, em coletor aberto
Por tipo de sensor NPN ou PNP
As especificações estão sujeitas a alterações sem aviso prévio (03.12.2013) 1
