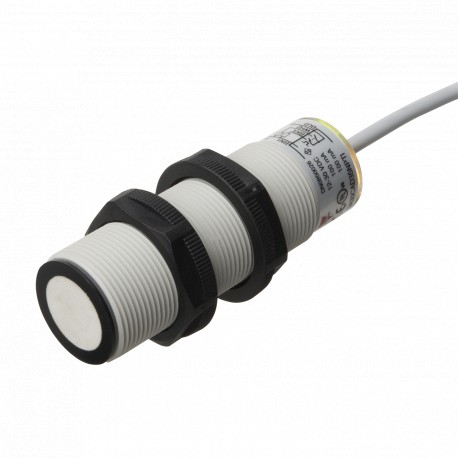

UA30CAD35PPTI CARLO GAVAZZI Os parâmetros selecionados Sensor do SISTEMA de HABITAÇÃO M30 FAIXA de DETECÇÃO ..

Ultra-sônico
Difusa, Saída Digital
Tipos de UA30CAD......TI
• Cilíndrica M30 PBT de habitação
• Distância de detecção: 250-3500 mm
• Fonte de alimentação: 12 a 30 VDC
• Saídas: Dois multi função com saídas de comutação. PNP ou NPN
• Instalação: Normal ou de comutação histerese ajustável
• Repetibilidade de 0,2%
• Ângulo de feixe. ±6°
• Proteção: Curto-circuito, inversão de polaridade e sobretensão
• Grau de proteção IP 67, Nema 4X
• Cabo de 2 m ou plug M12
Descrição Do Produto
Pedido KeyUA30CAD35NPM1TI
Uma auto-containedmultifunc - ção difusa ultrassônica do sensor com um alcance de detecção de 250 a
3500 mm. 2 saídas de comutação
- easely configurado para dois diferentes modos de saída e ajustar - ed por ensinar-nos - torna-o ideal forlevelcontroltasksina grande variedade de vasos sanguíneos. De um robusto de uma peça de poliéster hous-
ing fornece a embalagem perfeita para o sofisticado microprocessador controlado e digitalmente filtrado de sensores eletrônicos. Excelente desempenho de EMC e a precisão são típicas características deste sensor na verdade medição de distância.
Sensor ultra-sônico estilo de invólucro tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Ensinam-nos
Seleção Do Tipo De
Habitação Connec - Nominal de operação Digital outputOrderingno. diâmetro tiondist. (Sn) NPN/PNP
M30 Plug M12 250-3500 mm 2 x NPNUA 30 CAD 35 NP M1 TI M30 Cabo 250-3500 mm 2 x NPNUA 30 CAD 35 NP TI M30 Plug M12 250-3500 mm 2 x PNPUA 30 CAD 35 PP M1 TI M30 Cabo 250-3500 mm 2 x PNPUA 30 CAD 35 PP TI
Especificações
Avaliado distância de operação (Sn)Referência de meta: 1 mm de metal, acabamento laminado, tamanho
200 x 200 mm.
250 - 3500 mm
Zona cega≤ 250 mm Repetibilidade De 0,2% ângulo de Feixe±6 Ajuste
Empurre-buttonP1 (ponto mais distante do setpoint)
P2 (mais próximo do ponto de ajuste)
O desvio de temperatura ≤ 0,1% a/C @ -20 a +70 ° C
Temperatura compensationYes Histerese (H)Min. De 0,5% da tensão Nominal de operação (UB)de 12 a 30 VDC
(ripple incluído)
Ondulação (Urpp)≤ 5%
Não loadsupply corrente (Io)≤ 50 mA @ UB max.
Corrente de saída contínua (Ie)
Max. capacidade de carga de 100 nF≤ 300 mA
UL508 especificação≤ 100 mA
Corrente de saída de curto prazo (I)
Max. capacidade de carga de 100 nF≤ 300 mA UL508 especificação≤ 100 mA
Operacionais mínimos
atual(Im) ≤ 0,5 mA
FORA do estado atual (Ir)≤ 10 µA
Queda de tensão (Ud)≤ 2.2 VDC @ 100 mA
Proteção contra Curto-circuito, sobretensão e inversão de polaridade
Transportadora frequency112 kHz freqüência de operação (f) ≤ 2 Hz tempo de Resposta OFF-ON (t)≤ 250 mS de tempo de Resposta ON-OFF (toff') ≤ 250 mS de atraso de ativação≤ 500 mS
As especificações estão sujeitas a alterações sem aviso prévio (04.03.2013) 1
