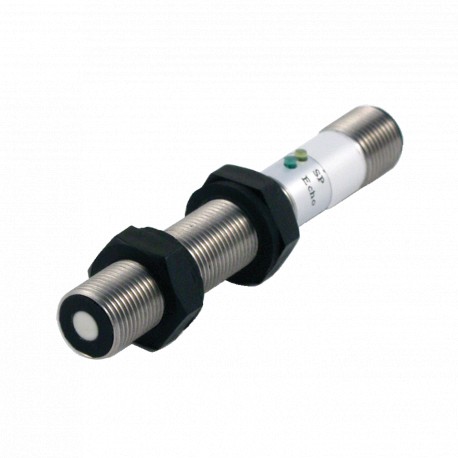

UA12BLD02PPM1TR CARLO GAVAZZI BOX parâmetros sensor do sistema hastaq selecionado M12 ÂMBITO 0,2 m CONEXÃO c..

Ultra-sônico
Difusa, PNPorNPN Saídas
Tipo M12
• M12 carcaça de aço inoxidável
• Distância de detecção: 25 - 200 mm
• Instrução remota por fio
• Saídas: 1 saídas de comutação PNP ou NPN
• Instalação de no ou NC através de instrução Remota
• Fonte de alimentação: 10 a 30 VDC
• 8° ângulo de feixe
• Proteção: Curto-circuito, inversão de polaridade, transientes
• Grau de proteção IP 65
• Plug M12, 4 pinos
Descrição Do Produto
Chave de ordenação UA12BLD02PPM1TR
Um auto-contido multi função difusa ultrassônica do sensor com um alcance de detecção de 25 a 200 mm. 1 de comutação out - put - facilmente configurado para no ou NC troca de modos e ajustadas por ensinar-nos - torna-o ideal para o controle de nível de tarefas em uma ampla variedade de aplicações.AStainlesssteel
caixa fornece a embalagem perfeita para o sofisticado microprocessador controlado e digitalmente filtrado de sensores eletrônicos. Excelente desempenho de EMC e pré - cisionaretypicalfeatures do sensor com base na distância real de medição.
Sensor ultra-sônico estilo de invólucro tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Instrução remota
Seleção Do Tipo De
Habitação ConnectionRated operacional OutputsOrdering não. dimensionsdist. (Sn)
M12 x 79 mm Plugue M12, 4 pin25-200 mm 1 x PNP, NÃO/NCUA12BLD02PPM1TR
M12 x 79 mm Plugue M12, 4 pin25-200 mm 1 x NPN, NÃO/NCUA12BLD02NPM1TR
Dados Técnicos
Operacional nominal volts. (Ue)10 a 30 VDC (ripple incluído)
A ondulação de 10%
Corrente de saída (Ie) máx. 100 mA (contínua)
Nenhum-carga da corrente de alimentação (Io) ≤ 35 mA
ProtectionShort-circuito, transitórios e inversão de polaridade
Tensão de isolamento nominal> 1 kV
Output1 PNP ou NPN abrir coll.
No ou NC através Ensinar
O poder do atraso < 400 ms queda de Tensão (Ud) < 1,4 V corrente no estado desenergizado (Ir)< 100 µA
Indicação de pontos de ajuste, de 1 LED, amarelo
Eco, 1 DIODO emissor de luz, verde
De operação nominal distance25-200 mm
Operacional frequency20 Hz
Transportadora Frequency400 kHz
Resposta time10 ms (alvo velocidade de 1 m/s)
25 ms (o passo resposta)
Histerese (H) (diferencial de viagem) 2% Repetability 0,3 mm Temperatura compensationYes ângulo de Feixe 12° temperatura Ambiente
Operacionais e de Armazenamento de -20° a +70°C (-4° f a +158°F)
Grau de protectionIP 65
Material da caixa aço Inoxidável
ConnectionPlug M12, 4 pinos
Cabos de ignição (M1)CONM14 série
Weight22 g Aperto torgue de 15 Nm de marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (05.06.2013)1
