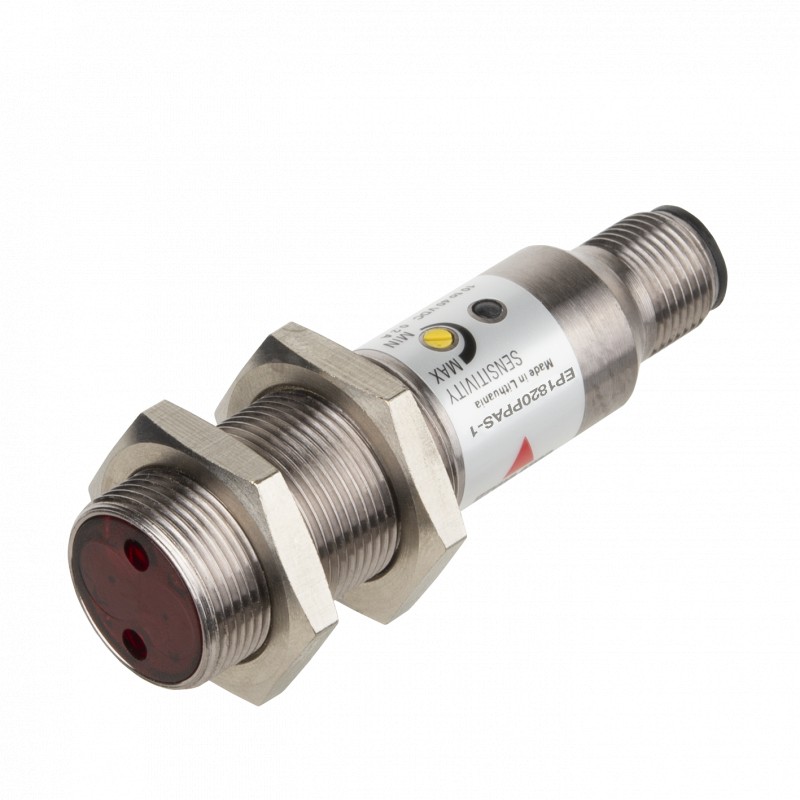

EP1820PPAS-1 CARLO GAVAZZI Reflexão no espelho parâmetros do sistema selecionado, BOX polarizada M18 ÂMBITO ..

Photoelectrics
Retro-reflexivo, Polarizado
Tipo EP 1820, DC, PBTP-habitação
• Gama: 2.0 m
• Modulação da luz vermelha, polarizado
• Tensão de alimentação: 10 a 40 VCC
• Saída: 200 mA NPN ou PNP
• Criar e quebrar as funções de comutação, LED, indicação de
• Proteção: inversão de polaridade, curto-circuito, transientes
• Maior imunidade a superfícies refletoras
• Pesadas M18 caixa de metal, IP67
• O cabo e o plugue de versões
Descrição Do Produto
Chave De Ordenação
EP 18 20 PNA-1
O EP1830 é uma família de propósito geral polarizada retro-reflexivo sensores em um curto espaço de M18 caixa de metal para aplicações pesadas. Eles são úteis para aplicações simples,onde um basicsensor
fornece adequado de detecção de desempenho. Os sensores são fáceis de ajustar com uma 270° única rodar o potenciómetro. A saída é um 4-fio complementar Nº orNC tiristor (SCR) de saída.
Tipo
Diâmetro do alojamento
Intervalo tipo de Saída material da caixa tipo de Ligação
Seleção Do Tipo De
HousingRatedConnection nº do Pedido Nº do pedido diâmetro operatingNPN PNP
dist. (Sn)Fazer e intervalo de comutação de Fazer e intervalo de comutação
M18 2.0 m de Cabo EP 1820 NPASEP 1820 CAE
M18 2.0 m Plug EP 1820 PNA-1 EP 1820 CAE-1
Especificações
De operação nominal dist. (Sn)Até 2,0 m
Ref. refletor tipo de ER4, Ø 84 mm
Sensitivity270° turno único pote.medidor de
Temperatura drift0.4%/°C
Histerese (H)
(Diferencial de viagem) de 3 a 20 %
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incluído)
Ondulação (Urpp)Máx. 10%
Corrente de saída
Contínuo (Ie) ≤ 200 mA de Curto prazo (I) 200 mA
max. capacidade de carga de 100nF
Sem carga corrente de alimentação (e / s)Máx. 20 mA
Min. operacional atual (Im)0,5 mA
FORA do estado atual (Ir)Máx. 100 µA
Queda de tensão (Ud)Máx. 2,5 VCC @ 200 mA
ProtectionReverse de polaridade, curto-circuito, transientes
Transitória voltage1 kV / 0.5 J
O poder do atraso (tv) Typ. 70 ms
Luz sourceGaAlAs DIODO emissor de luz, 660 nm tipo de Luz Vermelha polarizada, com modulação Óptica ângulo de ± 2°
Ponto de luz tamanho: 150 mm a 2 m
A luz ambiente Máx 5 000 lux
Freqüência de operação (f)Máx. 100 Hz,
luz-escuro relação 1.2
Tempo de resposta
OFF-ON (t) ≤ 3.2 ms
ON-OFF (toff') ≤ 5 ms
Indicação
FunctionDark e luz
(complementar) do interruptor. Saída ONLED, amarelo
Meio ambiente
Categoria de sobretensão III (IEC 60664/60664A 60947-1) o grau de Poluição 3 (IEC 60664/60664A 60947-1) Grau de proteção IP 67 (IEC 60529 60947-1)
Temperatura
De operação-20° c a +60°C (-4° a 140°F) Armazenamento: -30° c a + 70°C (-22° F a 158°F)
Vibration10 150 Hz, 0,5 mm/7,5 g
(IEC 60068-2-6)
Choque 2 x 1 m e 100 x 0,5 m
(IEC 60068-2-32)
As especificações estão sujeitas a alterações sem aviso prévio (08.02.06)1
