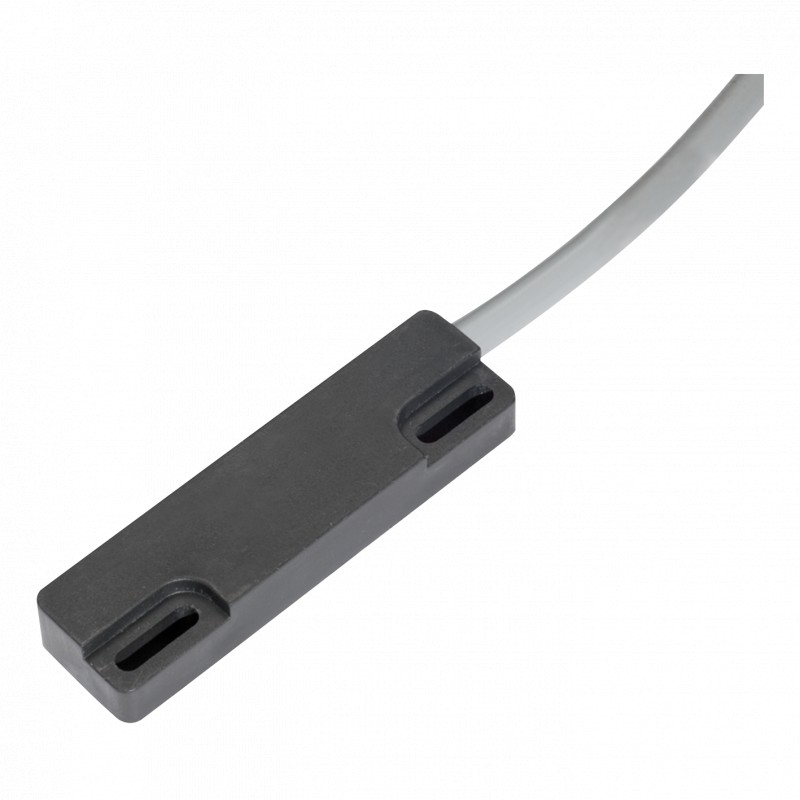

SA2 CARLO GAVAZZI Parâmetros do SISTEMA Proximidade de HABITAÇÃO Rectangular de SAÍDA 1 Normalmente Aberto M..

Sensores Magnéticos De Proximidade
Caixa Retangular
Série S
• Retangular de plástico de habitação
• NÃO, NC, CO, Biestável ou Biestável CO funções de saída
• Do lado operado
Descrição Do Produto
Chave De Ordenação
S B 2 S5
O padrão de proximidade sensor magnético série é caracterizada por uma caixa retangular de plástico, o sensor switchingis tipo do lado.
Vários operatingdistances
pode ser obtainedthanks para a ampla gama de magnéticos unidades disponíveis.
Dois buracos no corpo permitir uma fácil e rápida montagem.
Tipo
Função de saída contato tipo Reed tipo de versão Especial
Seleção Do Tipo De
Habitação dimensionsConnectionOutput função de Referência
79 X 21,2 X 11,5 PVC cabo L= 0.5 mNOS 2
79 X 21,2 X 11,5 PVC cabo L= 0.5 mNOS Um 8
79 X 21,2 X 11,5 PVC cabo L= 0.5 mNC S C 2
79 X 21,2 X 11,5 PVC cabo L= 0.5 mNC S C 8
79 X 21,2 X 11,5 PVC cabo L= 0.5 mCOS S 2
79 X 21,2 X 11,5 PVC cabo L= 0.5 mBistable S B 2
79 X 21,2 X 11,5 PVC cabo L= 0.24 mBistable S B 2 S5
79 X 21,2 X 11,5 PVC cabo L= 0.5 mBistable COS B S 2
Dimensões estão especificadas em milímetros (mm)
Especificações De Saída
Saída
SA2, SA8NO SC2, SC8NC
SS2 de Mudança
SB2, SB2S5Bistable
SBS2Bistable de Mudança
Classificação de contato
Tensão Máxima De Comutação
SA2, SC2, SB2, SB2S5250 VAC SA8, SC81500 VAC SS2, SBS2 230 VAC
Corrente Máxima De Comutação
SA2, SC2, SB2, SB2S53 UM SA8, SC83 UM SS2, SBS2 1
Potência Máxima De Comutação
SA2, SC2, SB2, SB2S5100 VA SA8, SC8120 VA SS2, SBS2 60 VA
Especificações Gerais
Distância de funcionamento Consulte a Distância de operação tabela
Adequado magnético unidade de Ver a Distância de operação tabela
Temperatura de operação de -25 a +75 °C
Grau de protectionIP 67
Habitação
Dimensões 79 x 21,2 x 11,5 mm
Material Plástico
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (09.09.13) 1
