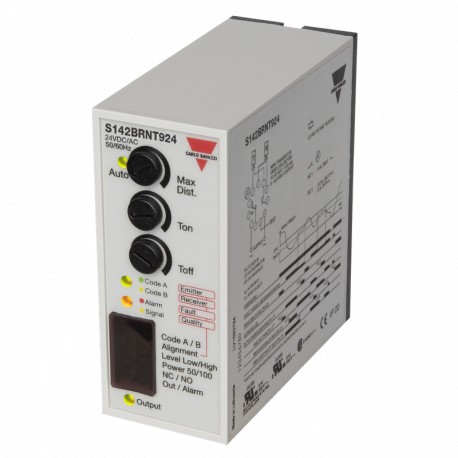

S142BRNT924 CARLO GAVAZZI parâmetros amplificador selecionados para fotocélulas SISTEMA DE ÂMBITO caixa reta..

Photoelectrics Tipo de Amplificador S142B..
• µ-Processador controlado
• Amplificador de relé fotoelétrico opções
• Automático ou manual emissor de regulamentação de energia
• Auto-funções de diagnóstico
• Alinhamento de ajuda
• Tensão nominal de operação:
24 VCA/VCC, 24 VCA, 115 VAC ou 230 VAC
• Saída de 8 A/250 VCA relé SPDT e 100 mA NPN
• Indicação LED: Automático de ganho, de saída, nível de, emissor ou receptor de falha
Descrição Do Produto
Chave De Ordenação
S142 B RNN924
µ-Processador amplificador controlado por um conjunto de sensores fotoelétricos, tipo MOFTR. Utilisingan11-pin ficha circular para fácil conexão.
8 UM relé SPDT saída NPN
/ Transistor PNP saída ou saída de alarme.Diagnóstico para o teste do sensor durante o oper-
ation. Alinhamento de ajuda através do LED oralternation ofalarm de saída.Levelindicationfor acúmulo de sujeira. Manual ou automático emissor de regulamentação de energia. Dois emissor de códigos disponíveis para o alto próximo a imunidade. Ou FORA de atraso ajustável até 10 seg.
Tipo
Função especial
Tipo de saída
(R-Relay, N-NPN, P-PNP, Teste-T) fonte de Alimentação
Seleção Do Tipo De
Função de Ordenação não.Nº do pedido Nº do pedido Nº do pedido
Alimentação: 24 VAC/DC de Alimentação: 24 VAC Alimentação: 115 VAC Alimentação: 230 VAC
Saída NPN e Teste inputS142 B RNT 924S142 B RNT 115S142 B RNT 230
Saída NPN e saída de Alarme S142 B RNN 9241)S142 B RNN 0241) S142 B RNN 1151) S142 B RNN 2301)
PNP., PNP Alarme E Teste S142 B PPT 924S142 B PPT 115 S142 B PPT 230
1) Amplificador de substituição para S1421156xxx
Todos os amplificadores são fornecidos com o ON & OFF atraso
Especificações
Tensão operacional nominal (UB)
Os pinos 2 e 10230 195 a 265 VAC, 45 a 65 Hz
115 98 a 132 VCA, 45 a 65 Hz
024 de 20,4 para 27,6 VAC, 45 a 65 Hz
924 de 20,4 para 27,6 VAC/DCClass 2
Potência de operação nominal
De alimentação de CA 3.3 VA
VCA/CC 1.6 VA / 1.4 W
Atraso na operação (tV) < 300 mS
Saídas
Classificação dos relés (AgCdO)µ (micro gap)
Cargas resistivas AC1 8 A / 250 VAC (2500 VA) DC1 DE 0,2 A / 250 VCC (50 W)
ou 2 A 25 VDC (50 W) vida Elétrica (típico) AC1 > 100.000 operações
Transistor de saída de dados
Corrente de saída(Ie)< 100 mA @ 10 a 40 VCC (máx. capacidade de carga de 100 nF)
Queda de tensão(Ud)< 2,5 VCC @ 100 mA
Função de saída Fazer ou quebrar no DIP-switch
RelaySPDT
Transistor NPN / PNP, 100 mA,
De 10 a 40 VCC
AlarmNPN / PNP, 100 mA,
De 10 a 40 VCC
Atraso de alarme 10 sec
Entrada de teste (Mute) NPNPNP
Emissor Habilitado> 5.0 VDC < VCC - 3 VDC Emissor Desativada < 3.0 VDC > VCC - 5 VCC Imáx @ 40 VDC1 mA
Proteção de saída
transistor de inversão de polaridade, curto-circuito e transientes
Alimentação para sensores
Emissor Pinos 5 E 7
Tensão de alimentação (open loop) 15 V de uma onda quadrada
Atual < 450 mA, protegidas contra curto-circuito
De saída resistência de 10 Ω
ReceiverPins 6 & 8
Tensão de alimentação (open loop) 5 VDC corrente de Curto-circuito 10 mA Entrada resistance470 Ω
As especificações estão sujeitas a alterações sem aviso prévio (27.06.2014) 1
