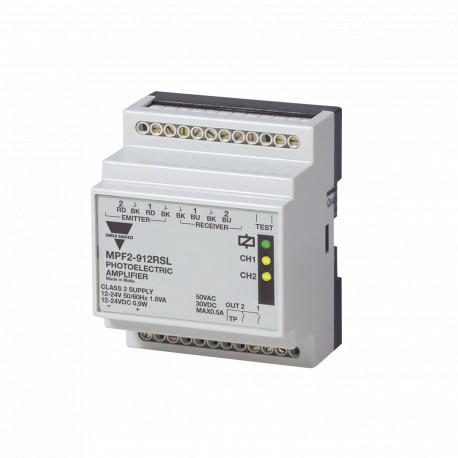

MPF2-912RSL CARLO GAVAZZI Amplificador para o sistema de fotocélulas SCOPE 6 ... 20 m rectangular caixa de l..

Photoelectrics
Através de feixes do Sistema, o Relé de Saída
Tipo MPF.RSL
• Portas e portões industriais
• Faixa: 15 m
• Modulação de luz infravermelha
• Opção com reguláveis individualmente canal de sensibilidade
• Amplificador com "Snap-ON" chaves fotoelétricas
• Tensão de alimentação: 12 a 24 VAC/DC
• Saída: relé SPST (baixa tensão)
• Indicações do LED de luz e fonte de
• Ø12 mm "Snap-ON", Ø18 ou M14 fotoelétrico habitação
• 1, 2 ou 3 canais multiplexados
• Com fazer ou quebrar entrada de teste
• CE, UL325 e UL508 aprovado
Descrição Do Produto
Chave De Ordenação
O MPFRS.. isa familyof baratos, de propósito geral, os sensores fotoelétricos em 3 diferentes tipos de moradias com amplificador independente. Eles são projetados para atender os requisitos para portas e portões industriais. O "Snap-ON" foto comutador pode ser montado em material com uma espessura de
0,6 mm e até 2,25 mm. O sensor é fácil de usar e sem ajustes são necessários.Theamplifierhasa
entrada de teste projetado para desativar os emissores e, portanto, avaliar a função do sensor. Canais multiplexados evitar cross-talkbetween cada conjunto de fotossensores.O amplificador está disponível com a seguinte tensão: 12 a 24 VAC/DC. A saída é feita como positivo securitye.g.powerlost, curto-circuito ou quebrado o cabo do sensor faz com que o relé de ir para fora do estado.
AmplifierMPF 3 912 RSL AI
Tipo
Número de canais de alimentação de Tensão do relé de Saída
Segurança
De baixa tensão Ajustável sensibilidade Invertida entrada de teste (pausa)
SensorMPF T 15 M14 4C
Tipo De Emissor Gama
Diâmetro do alojamento
Óptica ângulo
Seleção De Tipo, Amplificador
HousingOrdering não.
W x H x DSupply: 12-24 VAC/DC
70 x 57 x 86 mmMPF1-912 RSL MPF2-912 RSL MPF3-912 RSL
MPF1-912 RSLI *) MPF2-912 RSLI *) MPF3-912 RSLI *)
MPF1-912 RSLA *) MPF2-912 RSLA *) MPF3-912 RSLA *)
MPF1-912 RSLAI *) MPF2-912 RSLAI *) MPF3-912 RSLAI *)
Conectores no cabo
*) Produtos disponíveis mediante pedido
Seleção De Tipo, Interruptor Fotoelétrico
HousingRated Óptico nº do Pedido Nº do pedido Nº do pedido diameteroperational angleEmitter Receptor de Encaixe
distância (Sn)
Ø12 mm, 15 m 4°MPFT 15-4 MPFR-4
M1415 m 4°MPFT 15-M14-4 MPFR-M14-4
D1115 m 4°MPF 15-D11-4MPFR-D11-4
D1815 m 4°MPFT 15-D18-4MPFR-D18-4
Ø12 mm, 15 m 4°MPFT 15-4C MPFR-4C
M1415 m 4°MPFT 15-M14-4CMPFR-M14-4C D1115 m 4°MPF 15-D11-4C MPFR-D11-4C D1815 m 4°MPFT 15-D18-4C MPFR-D18-4C
Acessorios para Ø12 AMPF-MB1
As especificações estão sujeitas a alterações sem aviso prévio (11.02.2010) 1
