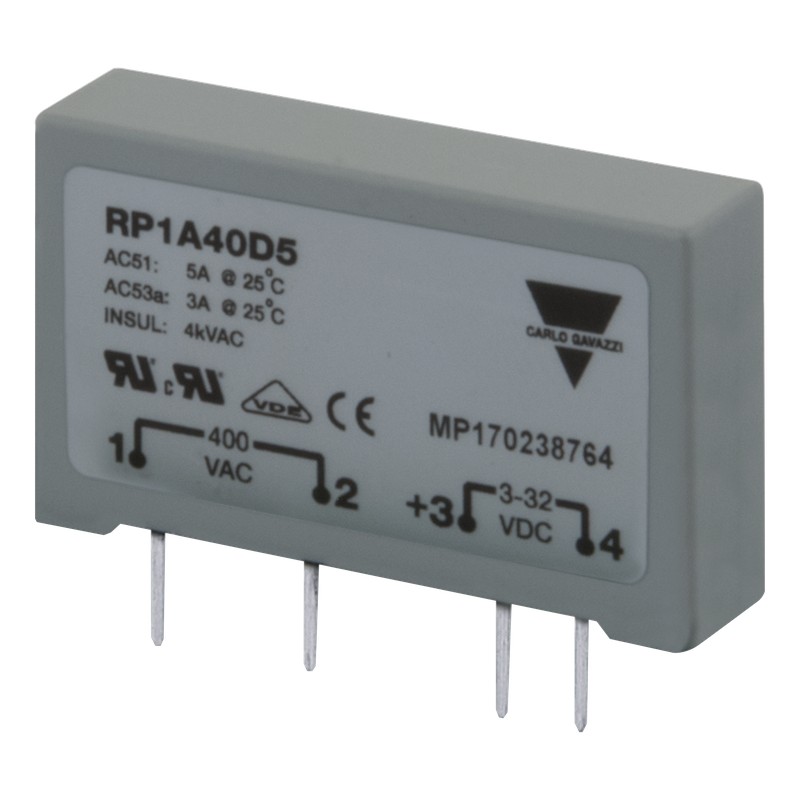

Os Relés de Estado sólido (PCB), 1-Fase ZS/IO Tipos RP1A, RP1B
• AC Relé de Estado Sólido para montagem PCB
• Zero ou de comutação instantânea
• Corrente operacional nominal: 3, 5 ou 5.5 AACrms
• Tensão nominal de operação: Até 480 VACrms
• Tecnologia de montagem em superfície
• Flexibilidade de encapsulamento para uma vida útil prolongada
• A tensão de controle: 3 a 32 VDC* / 16 para 32 VAC**
• Opto-isolamento: > 4000 VACrms
• Tensão de bloqueio: Até 1000 Vp
• Não-repetitiva de corrente de pico: Até 250 Ap
Descrição Do Produto Chave De Ordenação
RP 1 A 3 23D
A RP1 é uma SSR série de soquete ou do PWB de montagem, proporcionando um ideal interface betweenlogiccontrols e carga CA.A RP1 é projetado para resistivo e inductiveloads até
480VACrms. Dois regulamentado controlvoltageranges tampa padrão a maioria dos requisitos de entrada em um pacote económico. Esses recursos permitem que um directsubstitutionof existente PCB montado relés com RP1. Internamente, esta nova série goza de uma técnica aprimorada de design com a introdução de stress flexível de encapsulamento e de montagem automatizada
Seleção Do Tipo De
de componentes. Opto-o isolamento e a carga de comutação são realizadas por componentes individuais, proporcionando maior reli - abilitythanmonolithic projetos. AdditionallyRP1..6 é uma versão especial com o surto de corrente de alta capacidade, que reduz os requisitos de fusão. Este relé também pode aumentar a AC53a loadsupto5A. De Estado Sólido e a tecnologia utilizada pode suportar o pico de tensão idades de 1000V, fazendo com que o RP1 série suitabletodrive CA loadssuchasvalve solenóides e pequenos motores de indução.
Relé de Estado sólido (PCB) Número de pólos de Comutação de modo de
Tensão nominal de operação
Controle de tensão
Corrente operacional nominal
Mudar o modo de operação Nominal voltageRated corrente operacional de Controle de tensão
R: de Zero a mudança 23: 230 VACrms3: 3 AACrmsD: 3 a 32 VDC*
B: imediata de comutação 40: 400 VACrms5: 5 AACrmsA: 16 a 32 VAC**
48: 480 VACrms6: 5.5 AACrms * de 4 a 32 VDC para RP1A48..
4 a 32 VDC para RP1B40.. e RP1B48..
** Disponível apenas para 230V, 5.5.
Guia De Seleção
Avaliado operacionais Não-rep. voltageControl tensão Nominal corrente operacional
voltage3 AACrms 5 AACrms5.5 AACrms
230 VACrms 650 Vp 3 32 VDCRP1A23D3RP1A23D5 RP1A23D6
RP1B23D3RP1B23D5RP1B23D6
16 para 32 VCA- -RP1A23A6
400 VACrms 850 Vp 3 32 VDCRP1A40D3RP1A40D5 RP1A40D6
4 32 VDCRP1B40D3RP1B40D5 RP1B40D6
480 VACrms 1000 Vp 4 32 VDCRP1A48D3RP1A48D5 RP1A48D6
RP1B48D3RP1B48D5 RP1B48D6
Guia de seleção(montado na norma DIN EN adaptador)
Avaliado operacionais Não-rep. voltageControl tensão Nominal corrente operacional
voltage3 AACrms5 AACrms5.5 AACrms
230 VACrms 650 Vp de 5 a 34 VDCRP1A23D3M1RP1A23D5M1RP1A23D6M1* RP1B23D3M1RP1B23D5M1RP1B23D6M1
16 a 32 V--RP1A23A6M1
* Para tensões em operação 3 230 VACrms adicionar sufixo M2 para parte nenhuma.
As especificações estão sujeitas a alterações sem aviso prévio (28.02.2007)1
