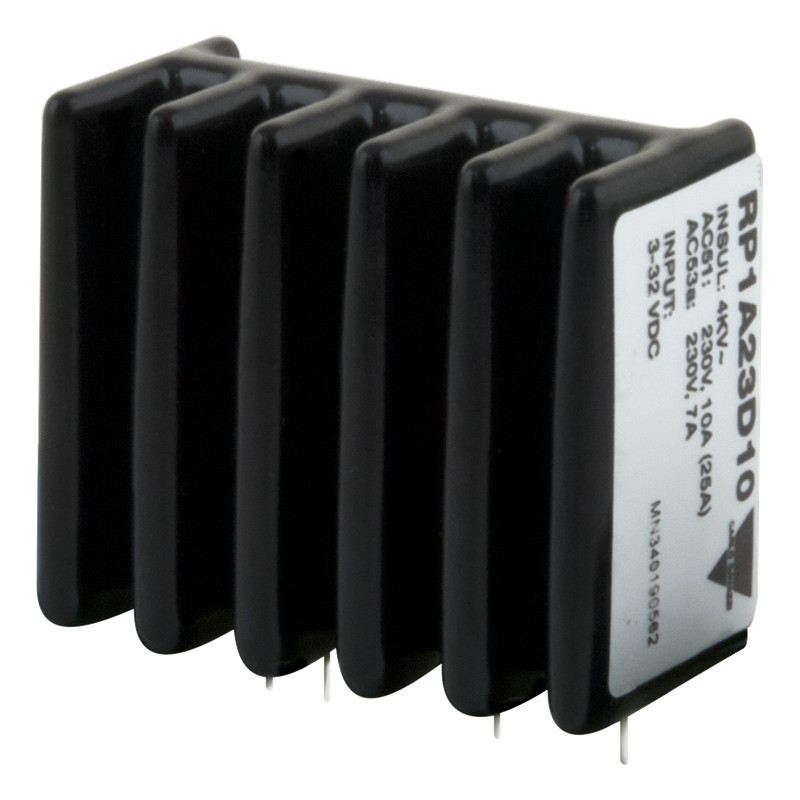

Os Relés De Estado Sólido
PCB 1-Fase ZS/IO
Tipos de RP1A..D10, RP1B..D10
• AC Relé de Estado Sólido, principalmente, para a montagem PCB
• Zero ou de comutação instantânea
• Corrente operacional nominal: 10 AACrms (25 AACrms com resfriamento por ar forçado)
• Tensão nominal de operação: Até 480 VACrms
• Tecnologia de montagem em superfície
• Flexibilidade de encapsulamento para uma vida útil prolongada
• A tensão de controle: 4 a 32 VDC*
• Opto-isolamento: > 4000 VACrms
• Tensão de bloqueio: até 1000 Vr
• Não-repetitiva de corrente de pico: até 250 Ar
Produto DescriptionOrdering Chave
RP 1 A 48 D 10
A RP1..D10 é um SSR série para socketor PCB montagem, proporcionando um ideal interface betweenlogiccontrols e carga CA.A RP1..D10 é projetado para resistivo e indutivo de carga de comutação de até
480VACrms. O integrante do dissipador de calor permite a passagem de uma alta currentin este pacote compacto. Opto-isolamento e
carga de comutação são realizadas por componentes individuais, providinghigherreliability. Este relé também pode drive de alta AC53a cargas de até 7 AACrms. De Estado Sólido e a tecnologia utilizada pode suportar o pico de tensão idades de 1000V, fazendo com que o RP1..D10 série adequada para a unidade de CA de cargas, tais como carregado motores de indução.
Relé de Estado sólido (PCB) Número de pólos de Comutação de modo de
Tensão nominal de operação
Controle de tensão
Corrente operacional nominal
Seleção Do Tipo De
Mudar o modo de operação Nominal voltageRated corrente operacional de Controle de tensão
R: de Zero a mudança 23: 230 VACrms10: 10 AACrmsD: 4-32 VDC B: imediata de comutação 40: 400 VACrms
48: 480 VACrms* 3-32 VDC para RP1.23D10
Guia De Seleção
Avaliado operationalNon-rep. voltageControl voltageRated operacional atual voltage10 AACrms
230 VACrms 650 Vp 3-32 VDCRP1A23D10
400 VACrms850 Vp4-32 VDC RP1A40D10
480 VACrms 1000 VpRP1A48D10
Especificações Gerais
Faixa de tensão operacional
RP1.23D10RP1.40D10RP1.48D10
RP1A12-265 Vrms20 - 440 Vrms 20-530 Vrms
RP1B12-265 Vrms12 - 440 Vrms 12-530 Vrms
Tensão de bloqueio < 650 Vp< 850 Vp< 1000 Vp Nominal de isolamento de entrada para saída 4 kVArms 4 kVArms 4 kVArms freqüência de operação range45 - 65 Hz45 - 65 Hz45 - 65 Hz fator de Potência > 0.5> 0.5> 0.5
Zero de tensão para ligar < 10 VACrms < 10 VACrms < 10 VACrms
ApprovalsUL, cULUL, cULUL, cUL, CE Sim sim Sim
As especificações estão sujeitas a alterações sem aviso prévio (15.12.2014)1
