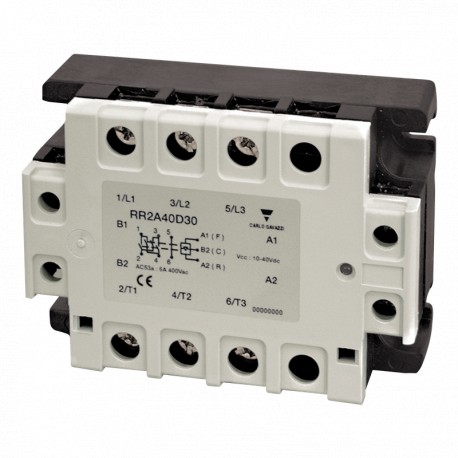

RR2A48LA550 CARLO GAVAZZI Os parâmetros selecionados Motor do SISTEMA de CARGA de Inversão de Fase 3 de HABI..

Controladores De Motor De
Industrial, 2-Fase Do Motor Marcha À Ré
Tipo RR2A
• Motor de marcha à ré
3-fase de motores de indução até 5,5 kW
• Tensão nominal de operação: Até 480 VACrms
• Built-in função de intertravamento
• DC ou AC tensão de controle
• Built-in de proteção transiente de tensão
• LED de indicação de direção
• Isolamento: isolador óptico (entrada-saída)
4000 VACrms
• Cobre direto colagem de tecnologia
Descrição Do Produto
Chave De Ordenação
RR 2 40 D 150
Esta família de 2-Fase do Motor marcha à ré Controlador de - assinado para controlar o directon de 3-fase de motores de potência nominal de até
5.5 kW. A built-in de intertravamento - ing circuitos impede que o relé de comutação ambas as direções simultaneamente e produzir um curta-circuitbetween a 2 fases de saída. Uma dupla de cor LED indica o sentido "para frente"quando o verde e o sentido "inverso" ao vermelho. O outputis protegidos contra excesso de tensão fluctu-
ceiras(transientes) bybuilt-em varistores. Além disso, a melhor confiabilidade é alcançada por soldadura a outputthyristor fichas directlyon para o substrato cerâmico (Cobre Direto União).
O housingisdesignedto incorporatea de temperatura interruptor de limite. É recomendável a instalação de um adequado semiconductorfuse em série com o relé.
Motor de marcha à ré
Número de phasesSwitching modo
Tensão nominal de operação
Controle de entrada tipo de
Potência do Motor
Seleção Do Tipo De
Modo de comutação
Um: Zero De Comutação
Guia De Seleção
Tensão nominal de operação, Ue
40: 400 VACrms
48: 480 VACrms
Controle de tensão
D:DE 10 A 40 VCC LA:90 A 140 VCA HA: 180 -265 VAC
Potência do Motor
150: 1,5 kW, 2 HP
220: 2.2 kW, 3 HP
400: 4.0 kW, 5 HP
550: 5.5 kW, 7,5 HP
Tensão nominal de operação
Controle de tensão
Potência do Motor
1.5 kW2.2 kW4.0 kW 5,5 kW
400 VACrms
480 VACrms
10 a 40 VCC RR2A40D150 RR2A40D400
90 a 140 VACRR2A40LA150 RR2A40LA400
180 a 265 VACRR2A40HA150 RR2A40HA400
10 a 40 VCC RR2A48D220 RR2A48D550
90 a 140 VACRR2A48LA220RR2A48LA550
180 a 265 VACRR2A48HA220RR2A48HA550
Especificações Gerais
RR2 40. .... RR2 48 . 220RR2 48 . 550
Tensão operacional faixa de 40 a 440 VACrms 40 530 VACrms 40 530 VACrms tensão de Bloqueio≤ 1200 Vp≤ 1200 Vp ≤ 1600 Vp freqüência de operação faixa de 45 a 65 Hz45 65 Hz45 a 65 Hz
Fator de potência ≥ 0.5 @ 400 VACrms ≥ 0.5 @ 480 VACrms ≥ 0.5 @ 480 VACrms
O LED indicationYes (Verde para Avançar, Vermelho para Reverter)
As especificações estão sujeitas a alterações sem aviso prévio (05.06.2010) 1
