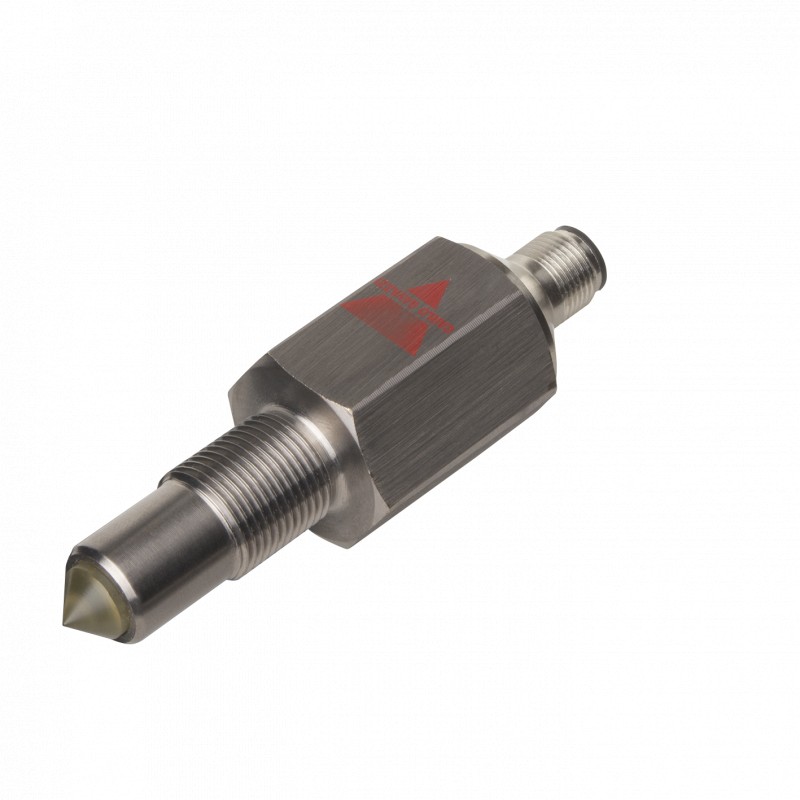

VPB2MPA-1 CARLO GAVAZZI Nível torcido selecionado SYSTEM parâmetros BOX 3/8 "REACH Contact DC Saída para lig..

Photoelectrics
Sensores De Nível
TypesVP, Modulada, Caixa Metálica
• Luz modulada
• Amplificador incorporado
• Saída: NPN ou PNP, 4 fios (NENHUM E de NC)
• Carcaça: aço Inoxidável ou latão niquelado
• Dica: Polisulfona ou de vidro
• Alta resistência química à maioria dos ácidos e bases
• O líquido e o circuito elétrico totalmente isolado
• Fonte de alimentação: DC modelos de 10 a 40 VCC
Descrição Do Produto
Chave de ordenação VPB1M NA-1
Nível óptico sonda com modulatedinfrared lightfor de detecção de líquidos. Unidade independente, foi construído em amplificador. Separado de transmissão e recepção de elementos
selados para trás a ponta. Projetado para montagem direta através da parede ofa tanque. A polisulfona dica é especialmente resistente à maioria dos ácidos e bases.
Tipo: Refração princípio
Material da carcaça
Material da ponta da fonte de Luz do tipo de Saída de Conexão
TypeSelection
Material da carcaça material da Ponta da Ordenação não.Nº do pedido Nº do pedido Nº do pedido
NPN, Make &NPN, Fazer e PNP, Fazer e PNP, Fazer E Quebrar switchingBreak switchingBreak switchingBreak de comutação CableM12 Plug Plug CableM12
De aço inoxidável PolysulphoneVPA1MNAVPA1MNA-1 VPA1MPA VPA1MPA-1
De aço inoxidável GlassVPA2MNAVPA2MNA-1 VPA2MPA VPA2MPA-1
Banhado a níquel brassPolysulphoneVPB1MNAVPB1MNA-1 VPB1MPA VPB1MPA-1
Banhado a níquel brassGlassVPB2MNAVPB2MNA-1 VPB2MPA VPB2MPA-1
Especificações
Operacional nominal voltage10 - 40 VDC Ondulação≤ 10 V corrente de Saída
Contínua≤ 200 mA
Nenhum-carga da corrente de alimentação ≤ 7 mA queda de Tensão ≤ 2,5 VCC Proteção Reversa da polaridade,
curto-circuito, transientes
A luz ambiente≤ 50.000 lux
Transientes de tensão de 1 kV Atraso após 20 ms frequência de operação ≤ 30 Hz Indicação para
Saída EM LED, amarelo
Não há indicação de LED em tipos de ficha
Detecção de precisão
Nível de líquido diferença de montagem Horizontal: ± 5 mm
LED de indicação na ficha typesVertical montagem: ± 2,5 mm
Pressão ≤ 10 bar a +60ºC (+ 140ºF)
Meio ambiente
Grau de protectionIP 67
Temperatura de operação-20° c a +80ºC (-4° a +176ºF) temperatura de Armazenamento -40° c a +100ºC (-40° a +212ºF)
A temperatura do líquido+100ºC (+212ºF) para a ≤ 60 s
Material da caixa aço Inoxidável AISI 303 ou latão niquelado
Cabo de 2 m, 4 x 0,3 mm2, cinza, Ø 5.2 PVC, resistente ao óleo
Resistência ≤ 100 Ω, com possibilidade de ampliação
Peso 90 g
Torque de aperto
Inoxidável steel30 Nm
Latão niquelado 30 Nm
Rosca externa 3/8" (ISO 228/1)
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (02.03.2006) 1
