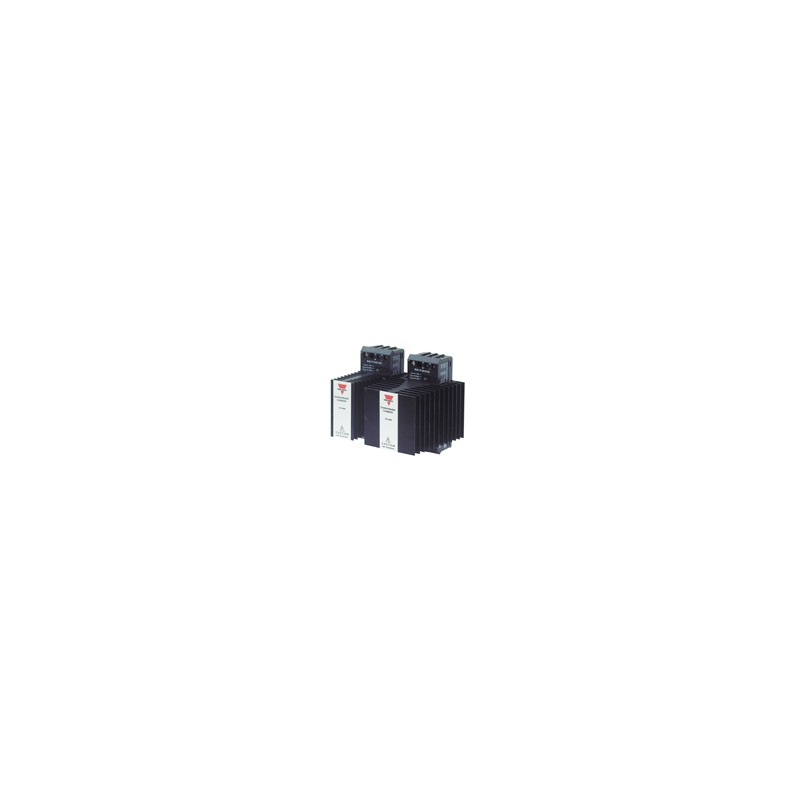

Os Relés De Estado Sólido
Analógico Completo CycleSwitching
TypeRN.F
• AC relé de estado sólido, 1 - e 2-pólos
• Analógica comutação de cargas resistivas (função de aquecimento)
• 4-20 mA ou 0-10 V controles
• Corrente operacional nominal: 1-pólo : 30A e 50A
2-pólo : 2 x15A e 2 x 25A
• Tensão nominal de operação de até 480 VCA
• LED de indicação de funcionamento normal e o estado de alarme
• Proteção IP 20
• Montável em trilho DIN
Descrição do produto Chave de Ordenação RN 1 F 40 V 30
A analógica comutação do relé fornece um número de ciclos completos, distribuídos uniformemente ao longo de um determinado período, em função da entrada de controle. A entrada de 4-20 mA ou 0-10 VCC, respectivamente, correspondstozero e cheio de saída dentro de um período de 1,28 s
@ 50 Hz (1.07 s @ 60 Hz). Este princípio faz com que a transferência de características totalmente linear. O
princípio opera com zero de comutação, garantindo assim um nível reduzido de irradiada e o fio de ruído conduzido. 2 - poste o tipo de alarme LED de indicação pela perda do mestre da fase. O analógico Ciclo Completo de Comutação não é recomendado para o controle de luz, devido à cintilação.
Relé de Estado sólido Número de pólos de Comutação tipo de
Tensão nominal de operação
Sinal de controle
Corrente operacional nominal
TypeSelection, 1-Pólo
Avaliado ControlControlRated operacional atual tensão operacional inputsupply 30 A 50 A
120 VAC4-20 mARN 1F12I30 RN 1F12I50
0-10 VDC12-32 VDC, 24 VAC RN 1F12V30RN 1F12V50
230 VAC4-20 mARN 1F23I30 RN 1F23I50
0-10 VDC12-32 VDC, 24 VAC RN 1F23V30RN 1F23V50
480 VAC4-20 mARN 1F48I30 RN 1F48I50
0-10 VDC12-32 VDC, 24 VAC RN 1F48V30RN 1F48V50
TypeSelection, 2 Polos
Avaliado ControlControlRated corrente operacional
tensão operacional inputsupply 30 Um Total de (2 x 15A)50 Total (2 x 25A)
120 VAC4-20 mARN 2F12I30 RN 2F12I50
0-10 VDC12-32 VDC, 24 VAC RN 2F12V30RN 2F12V50
230 VAC4-20 mARN 2F23I30 RN 2F23I50
0-10 VDC12-32 VDC, 24 VAC RN 2F23V30RN 2F23V50
480 VAC4-20 mARN 2F48I30 RN 2F48I50
0-10 VDC12-32 VDC, 24 VAC RN 2F48V30RN 2F48V50
As especificações estão sujeitas a alterações sem aviso prévio (20.08.2012) 1
