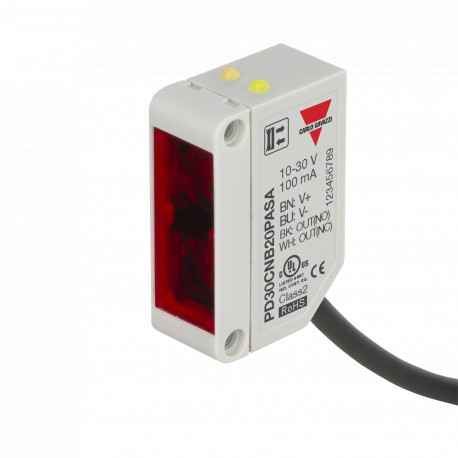

PD30CNB20PASA CARLO GAVAZZI SISTEMA reflexo direto com supressão de fundo rectangular caixa de escopo 200 ....

Photoelectrics
Difuso-reflexiva, Supressão de Fundo
Tipo PD30CNB20....SA
• Miniatura de alcance do sensor
• Alcance: 200 mm
• Ajuste de sensibilidade por potenciômetro
• Modulada, a luz vermelha 625 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP preset
• Criar e quebrar função de comutação
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• O cabo e o plugue de versões
• Excelente desempenho de EMC
• Excelente colourmatching
Descrição Do Produto
Pedido KeyPD30CNB20NAM5SA
ThePD30CNB20sensor familycomesin um compacto
10 x 30 x 20 mm reforçado
PMMA/ABS habitação.
Thesensorsareusefulin aplicações wherehigh - precisão de detecção, bem como o tamanho pequeno é necessária. Compacthousingandhigh
LED de alimentação para um bom desempenho-proporção de tamanho.
Thepotentiometer função para ajuste de sensibilidade faz com que os sensores altamente flexível. O tipo de saída é ajustada de fábrica (NPN ou PNP), e a saída de comutação função é de NENHUM e de NC saída.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão de ajuste de Sensibilidade
Seleção Do Tipo De
HousingRange Conexão Orderingno.Orderingno. W x H x D SnNPN PNP
Fazer e quebra de comutação de Fazer e de quebra de comutação
10 x 30 x 20 mm 200 mm CablePD 30 CNB 20 NASAPD 30 CNB 20 PASA
10 x 30 x 20 mm 200 mm PlugPD 30 CNB 20 NAM5SA PD 30 CNB 20 PAM5SA
Especificações
Avaliado distância de operação (Sn)Até 200 mm, referência de destino, a Kodak teste cartão de R27, branco, 90% de reflexão, de 100 x 100 mm
Maximumdetecting distância
@ 200 mm fundo branco
Objeto branco 90% refl. ≤ 200 mm Cinza objecto de 18% refl.≤ 200 mm objeto Preto 6% refl. ≤ 200 mm
Zona cega 10 mm
Sensibilidade
Elétrica adjustmment210 Mecânica adjustment240
O desvio de temperatura≤ 0.05%/ºC
Histerese (H)≤ 10%
Operacional nominal volts. (UB )de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 100 mA de Curto prazo (I) ≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io) ≤ 20 mA @ UBmax
≤ 40 mA @ UBmin
Mínimo operacional atual (Im) ≤ 0,5 mA
FORA do estado atual (Ir )≤ 100 µA
Queda de tensão (Ud ) ≤ 2 VDC @ Ie max.
ProtectionShort-circuito, inversão de polaridade e transientes
Luz sourceInGaAlP, DIODO emissor de luz, 625 nm tipo de Luz Vermelha, modulada Emissor ângulo de ± 2.5 º @ metade de detecção
distância
A luz ambiente≤ 10.000 lux frequência de operação (f)≤ 500 Hz tempo de Resposta
OFF-ON (t)≤ 1 ms
ON-OFF (toff' ) ≤ 1 ms
O poder do atraso (tv) ≤ 200 ms
Função de saída
Coletor aberto NPN ou PNP por tipo de sensor
Saída de comutação functionN.O. e N. C.
As especificações estão sujeitas a alterações sem aviso prévio (08.11.2012) 1
