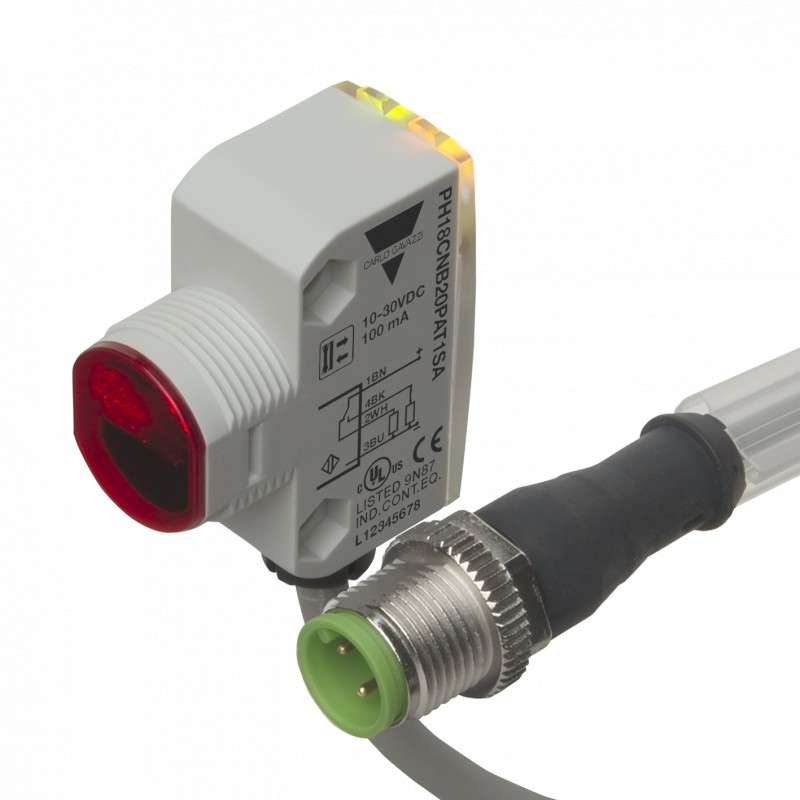

PH18CNB20PAT1SA CARLO GAVAZZI SISTEMA Direct Reflex parâmetros seleccionados com supressão de fundo M18 Praç..

Photoelectrics
Difuso-reflexiva, Supressão de Fundo
Tipo PH18CNB20...
• Miniatura de alcance do sensor
• Alcance: 200 mm
• Ajuste de sensibilidade por potenciômetro
• Modulada, a luz vermelha 625 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP preset
• Criar e quebrar função de comutação
• LED de indicação de saída e alimentação
• Proteção: inversão de polaridade, curto-circuito e transientes
• O cabo e o plugue de versões
• Excelente desempenho de EMC
• Excelente colourmatching
Descrição Do Produto
Chave De Ordenação
PH18CNB20NAM1SA
O PH18CNB20... é parte de uma família de baratos de propósito geral reflexiva difusa sensores com backgrund a supressão no padrão industrial
18 mm cilíndrico e praça
ABS habitação.
Os sensores são úteis em aplicações onde a alta precisão de detecção, bem como o tamanho pequeno é necessária.
Compacto e LED de alta potência para um desempenho excelente-proporção de tamanho.
O potenciômetro de ajuste de sensibilidade faz com que os sensores altamente flexível. O tipo de saída é NPN ou PNP e o interruptor de saída - ing função é de NENHUM e de NC.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão de ajuste de Sensibilidade
Seleção Do Tipo De
Moradia de estilo Gama de Conexão Orderingno.Orderingno.
SnNPN PNP
Fazer e quebra de comutação de Fazer e de quebra de comutação
M18 Praça type200 mm CablePH 18 CNB 20 NASAPH 18 CNB 20 PASA M18 Praça type200 mm PlugPH 18 CNB 20 NAM1SA PH 18 CNB 20 PAM1SA M18 Praça type200 mm Pigtail PH 18 CNB 20 NAT1SAPH 18 CNB 20 PAT1SA
Especificações
Avaliado distância de operação (Sn)Até 200 mm, referência de meta: Kodak teste cartão de R27, branco, 90% de reflexão, de 100 x 100 mm
Maximumdetecting distância
Objeto branco 90% refl. ≤ 200 mm Cinza objecto de 18% refl.≤ 200 mm objeto Preto 6% refl. ≤ 150 mm
Zona cega de 8 mm
Controle de sensibilidade Ajustável através de potenciômetro
Ajuste elétrico 210 Mecanical adjustment240
O desvio de temperatura≤ 0.2%/ºC
Histerese (H)≤ 10%
Operacional nominal volts. (UB )de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 100 mA de Curto prazo (I) ≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io) ≤ 20 mA @ UBmax
≤ 40 mA @ UBmin
Mínimo operacional atual (Im) ≤ 0,5 mA
FORA do estado atual (Ir ) ≤ 100 µA
Queda de tensão (Ud ) ≤ 2 VDC @ Ie max.
ProtectionShort-circuito, inversão de polaridade e transientes
Luz sourceInGaAlP, DIODO emissor de luz, 625 nm tipo de Luz Vermelha, modulada Emissor ângulo de ± 3º @ metade de detecção
distância
Ambiente light30.000 lux
A lâmpada incandescente
Freqüência de operação (f)≤ 500 Hz
Tempo de resposta
OFF-ON (t)≤ 1 ms
ON-OFF (toff' ) ≤ 1 ms
O poder do atraso (tv) ≤ 100 ms
Função de saída
Coletor aberto NPN ou PNP
As especificações estão sujeitas a alterações sem aviso prévio (22.02.2013 von) 1
