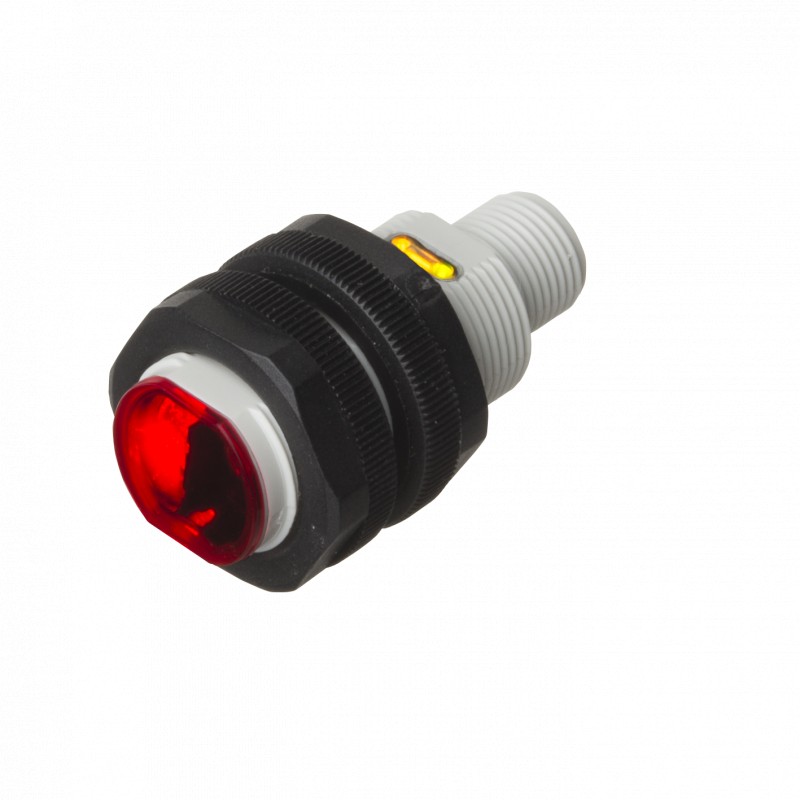

PA18CAB20PAM1SA CARLO GAVAZZI CONEXÃO conector M12 DC OUT DC PNP material plástico outro escopo 200 mm x 43,..

Photoelectrics
Difuso-reflexiva, Supressão de Fundo
Tipo PA18CAB20...
• Miniatura de alcance do sensor
• Alcance: 200 mm
• Ajuste de sensibilidade por potenciômetro
• Modulada, a luz vermelha 625 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP preset
• Criar e quebrar função de comutação
• LED de indicação de saída e alimentação
• Proteção: inversão de polaridade, curto-circuito e transientes
• O cabo e o plugue de versões
• Excelente desempenho de EMC
• Excelente colourmatching
Descrição Do Produto
Chave De Ordenação
PA18CAB20NAM1SA
O PA18CAB20... é parte de uma família de baratos de propósito geral reflexiva difusa sensores com backgrund a supressão no padrão industrial cilíndrico de 18 mm ABS habitação.
Os sensores são úteis em aplicações onde a alta precisão de detecção, bem como o tamanho pequeno é necessária.
Compacto e LED de alta potência para um desempenho excelente-proporção de tamanho.
O potenciômetro usado para adjustmentof a sensibilidade faz com que os sensores altamente flexível.
O outputtypeisNPN ou PNP e a saída switcing função é de NENHUM e de NC.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão de ajuste de Sensibilidade
Seleção Do Tipo De
Moradia de estilo Gama de Conexão Orderingno.Orderingno.
SnNPN PNP
Fazer e quebra de comutação de Fazer e de quebra de comutação
M18 Axial type200 mm CablePA 18 CAB 20 NASA PA 18 CAB 20 PASA
M18 Axial type200 mm PlugPA 18 CAB 20 NAM1SAPA 18 CAB 20 PAM1SA
Especificações
Avaliado distância de operação (Sn)Até 200 mm, referência de meta: Kodak teste cartão de R27, branco, 90% de reflexão, de 100 x 100 mm
Maximumdetecting distância
Objeto branco 90% refl. ≤ 200 mm Cinza objecto de 18% refl.≤ 200 mm objeto Preto 6% refl. ≤ 150 mm
Zona cega 10 mm
Controle de sensibilidade Ajustável através de potenciômetro
Ajuste elétrico 210 Mecanical adjustment240
O desvio de temperatura≤ 0.2%/ºC
Histerese (H)≤ 10%
Operacional nominal volts. (UB )de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 100 mA de Curto prazo (I) ≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io) ≤ 20 mA @ UBmax
≤ 40 mA @ UBmin
Mínimo operacional atual (Im) ≤ 0,5 mA
FORA do estado atual (Ir )≤ 100 µA
Queda de tensão (Ud ) ≤ 2 VDC @ Ie max.
ProtectionShort-circuito, inversão de polaridade e transientes
Luz sourceInGaAlP, DIODO emissor de luz, 625 nm tipo de Luz Vermelha, modulada Emissor ângulo de ± 3.0 @ metade de detecção
distância
A luz ambiente≤ de 30.000 lux, lâmpada incandescente,
Freqüência de operação (f)≤ 500 Hz
Tempo de resposta
OFF-ON (t)≤ 1 ms
ON-OFF (toff' ) ≤ 1 ms
O poder do atraso (tv) ≤ 100 ms
Função de saída
Coletor aberto NPN ou PNP
Saída de comutação functionN.O. e N. C.
As especificações estão sujeitas a alterações sem aviso prévio (22.02.2013 von) 1
