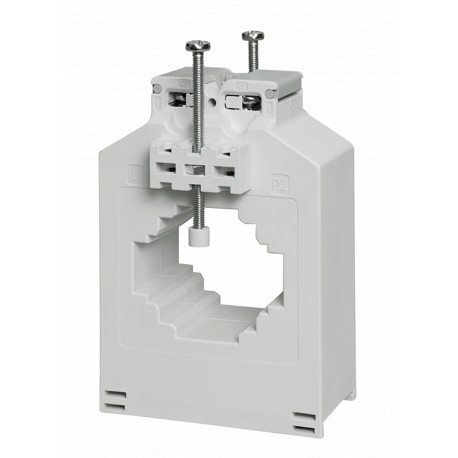

CTD3X7505AXXX CARLO GAVAZZI Os atuais parâmetros selecionados primários 600 ... 1200 A Tipo de núcleo sólido..

Acessórios
AC Transformador de Corrente (máx 51x15mmbus-bar)
Tipo CTD-3X
• Ônibus-tipo de barra de transformador de corrente
• 0.5 classe, correntes de 50 a 800 A
• Integrado para montagem em trilho DIN titular
• Painel removível clipes de fixação
• Até 6 Barramento isolado parafusos de fixação
• Terminais de parafuso duplo (até 8 conexões de fio)
• Fechado bloco de terminais de cobre
Descrição Do Produto
Chave De Ordenação
CTD-3X 800 5A XXX
Cabo/Ônibus-tipo de barra de transformador de corrente com a norma DIN-rail/bus - bar e montagem de painel facilidade.
Seleção Do Tipo De
Corrente primária
De 50 a 800A (Consulte o Intervalo de Tabela)
Avaliado primárias correntes de
50 A 800 R.
Corrente secundária
1A
5A
Modelo
Corrente primária Secundária Opção de corrente
Opcional kit de fixação: CTD-kit
Opção
XXX:nenhum
XTX:tropicalization
Especificações De Entrada
Operacional frequency45 a 65 Hz
Max. sistema voltage0.72 kV
Nominal de isolamento level3 kV/1 min. @ 50 Hz
A classe de isolamento E (max 75°C)
Curto tempo de classificação atual
Om Típica 100 /1 s
Idyn 2.5 I-Ésima
O curto tempo de térmica
atual Om é, enfim, limitado por cabo/barramento tamanho
Estendido corrente nominal de 120%
Fator de segurança (FS)5 (Classe: 0.5, 1 e 3)
Especificações Gerais
StandardsAccording para EN60044-1
Habitação ABS, auto-extinguível: UL 94 V-0
Montagem em trilho DIN bus-bar
e montagem de painel
Padrão accessoriesTwo parafusos do bloco de terminais.
Dois cabo/bus-bar parafusos de fixação.
Duas tampas de plástico por cabo/bus-bar parafusos de fixação. Dois montagem em painel
fixação de grampos.
Dois fechado bloco de terminais de cobre.
Acessórios opcionais Estendido kit de fixação: CTD-kit
Dois montagem em painel
fixação de grampos.
Seis cabo/bus-bar parafusos de fixação.
Seis tampas de plástico por cabo/bus-bar parafusos de fixação.
Especial features1 Uma corrente secundária, Tropicalization
Temperatura de trabalho-25°C a +60°C (-13°F a
140°F) (R. H. < 90%, sem condensação @ 40°C)
Temperatura de armazenamento -30°C a +70°C (-22°F a
158°F) (R. H. < 90%, sem condensação @ 40°C)
ApprovalsCE, cUrus e CSA
ConnectionScrew tipo de
Cabo de seção transversal de área a Partir de 1,5 a 6 mm2
Min/Max parafusos torque de aperto relevantes para parafusos do bloco de terminais:
De 1 a 2 Nm
Max parafusos torque de aperto relevantes para o cabo de bus-bar parafusos de fixação:
0,3 Nm
Grau de proteção IP00
IP20 (selada com bloco de terminais de cobre + terminais de fio)
Diâmetro do cabo Max. 41 mm
Barramento tamanho
Horizontal Max. 51x15 40x20: 32 x 32 mm
Vertical Máx. 40x20 mm
Peso De 550 a 700 g
Especificações De Saída
Avaliado secundário current5 Uma ou 1-A
As especificações estão sujeitas a alterações sem noticeCTD-3X DS ENG 250315 1
