CTD4X5005AXXX
CARLO GAVAZZI
1
INTENSIDADE PRIMARY 300 ... 600A Compact INTENSIDADE tipo primário SECUNDÁRIA corrente primária 500A 5A outras dimensões max. Do trilho CROWN 64x20mm DIN, Painel, Bus-bar
Transformador de corrente, núcleo fechado Ø cabo máx. 51 mm., Placa máx. 64x20 mm.

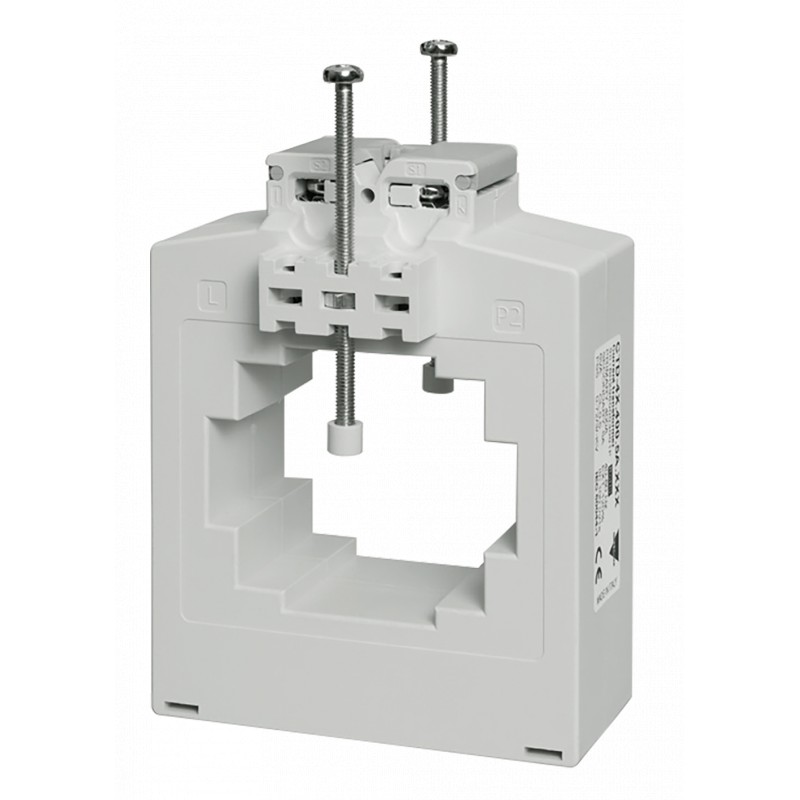

Transformador de Corrente de Núcleo Sólido 500A/5A
Controls > Digital Panel Meters and temperature
* Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Acessórios
AC Transformador de Corrente (máx 64x20mmbus-bar)
Tipo CTD-4X
• Ônibus-tipo de barra de transformador de corrente
• 0.5 classe, correntes de 150 a 1600
• Painel removível clipes de fixação
• Até 6 Barramento isolado parafusos de fixação
• Terminais de parafuso duplo (até 8 conexões de fio)
• Fechado bloco de terminais de cobre
Descrição Do Produto
Chave De Ordenação
CTD-4X 1250 5A XXX
Cabo/Ônibus-tipo de barra de transformador de corrente com a norma DIN-rail/bus - bar e montagem de painel facilidade.
Seleção Do Tipo De
Avaliado primárias correntes de
150 A 1600 A.
Modelo
Corrente primária Secundária Opção de corrente
Opcional kit de fixação: CTD-kit
Corrente primária
De 150 a 1600A (Consulte o Intervalo de Tabela)
Corrente secundária
1A
5A
Opção
XXX:nenhum
XTX:tropicalization
Especificações De Entrada
Operacional frequency45 a 65 Hz
Max. sistema voltage0.72 kV
Nominal de isolamento level3 kV/1 min. @ 50 Hz
A classe de isolamento E (max 75°C)
Curto tempo de classificação atual
Om Típica 100 /1 s
Idyn 2.5 I-Ésima
O curto tempo de térmica
atual Om é, enfim, limitado por cabo/barramento tamanho
Estendido classificação de corrente Referem-se à Gama de Mesa
Fator de segurança (FS)5 (Classe: 0.5, 1 e 3)
Especificações Gerais
Normas de Acordo com EN60044-1
HousingABS, auto-extinguível: UL 94 V-0
MountingPanel de montagem
Padrão accessoriesTwo parafusos do bloco de terminais.
Dois cabo/bus-bar parafusos de fixação.
Duas tampas de plástico por cabo/bus-bar parafusos de fixação. Dois montagem em painel de clipes de fixação.
Dois fechado bloco de terminais de cobre.
Opcional accessoriesExtended kit de fixação: CTD-kit
Dois montagem em painel
fixação de grampos.
Seis cabo/bus-bar parafusos de fixação.
Seis tampas de plástico por cabo/bus-bar parafusos de fixação
Especial features1 Uma corrente secundária, Tropicalization
Temperatura de trabalho-25°C: consulte a Tabela Gama
(-13°F a: referir-se ao Intervalo de Tabela) (R. H. < 90%, sem condensação @ 40°C)
Temperatura de armazenamento -30°C a +70°C (-22°F a
158°F) (R. H. < 90%, sem condensação @ 40°C)
Aprovações do CE, do cURus e CSA
Conexão tipo Parafuso
Secção transversal do cabo areaFrom de 1,5 a 6 mm2
Min/Max parafusos torque de aperto relevantes para parafusos do bloco de terminais: De 1 a 2 Nm
Max parafusos torque de aperto relevantes para o cabo de bus-bar parafusos de fixação: 0,3 Nm
Grau de proteção IP00
IP20 (selada com bloco de terminais de cobre + terminais de fio)
Diâmetro do cabo Max. 51 mm
Barramento tamanho
HorizontalMax. 64x20, 51x43 mm
VerticalMax. 51x31 mm
WeightFrom de 450 a 700 g
Especificações De Saída
Avaliado secundário current5 Uma ou 1-A
As especificações estão sujeitas a alterações sem noticeCTD-4X DS ENG 250315 1
