Gestão De Energia
3-fase de transformadores de corrente
Tipo TCD2X
• 3-fase do transformador de corrente compatível toEM270-72D medidor de energia
• Corrente primária 250 A
• Tamanho do furo mm 21x25
• Buraco centros de 35 mm
• Auto-detecção de corrente primária nominal valor por
o EM270-72D medidor de energia
• Calibração de parâmetros armazenados na EEPROM interna
• Para ônibus-bar, parede e montagem em trilho DIN com incluída
acessórios
• Umbilical ligação para EM270-72D medidor de energia
através RJ11
Descrição do produto
Como encomendar TCD2X 25080CMX

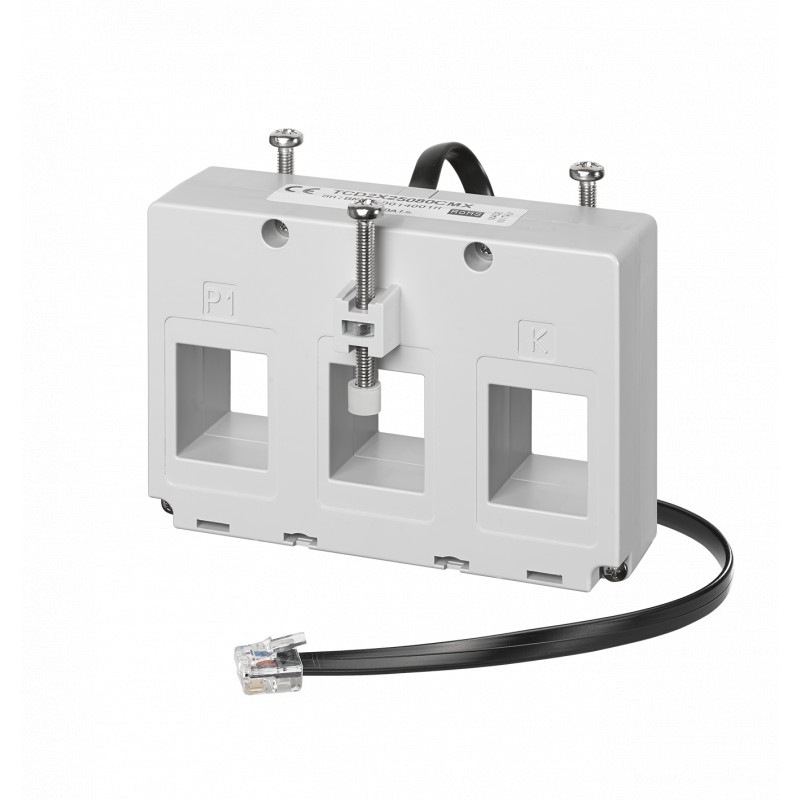

Triplo sólido núcleo do transformador de corrente para ser usada em combinação com EM270-
72D medidor de energia. Equipado com um RJ11 fio para uma instalação muito rápida.O medidor de energia lê automaticamente a partir TCD sua corrente primária nominal valor de hora de verão para o usuário, e o rel-
vantes parâmetros de calibração fóruns moreaccuratemeas - urement. Com furo de centros compatível com o disjuntor de barras-ônibus,ele pode ser montado diretamente sobre as barras-se, na parede ou em trilho DIN/mountedusing relevantes acessórios.
Modelo
Corrente primária Cabo de comprimento Opção
Seleção Do Tipo De
Corrente primária
250:250A primária de corrente de entrada
Especificação
Comprimento do cabo
80 CM: a0cm
150 CM: 150cm
A 200 CM: 200cm
Opção
X: nenhum
Operacional frequency45 a 65 Hz
Max. sistema voltage0.72 kV
Nominal de isolamento level4 kVAC / 1 min
Curto espaço de tempo atual classificação
Estendido corrente nominal de 120 %
th dyn
Típica 100 I /1s
2.5 eu
Especificação geral
StandardsEquivalent para EN60044-1
HousingNoryl, auto-extinguível: UL 94 V-0
MountingDIN-ferroviário, de ônibus-bar e de montagem do painel
Aprovações do CE
Padrão accessoriesTwo painel de fixação do suporte de clipes. Um trilho DIN placa. Três ônibus-barra de fixação
parafusos
Temperatura de funcionamento -25°C a +55°C (-13°F to131°F) (R. H. < 90%, sem condensação @ 40°C)
Temperatura de armazenamento -30°C a +70°C (-22°F to15a°F) (R. H. < 90%, sem condensação @ 40°C)
Conexões RJ11
Proteção degreeIP20
Bus-bar sizeMax 21x25 mm
Buraco centros de 35 mm
Weight370 g
Especificação estão sujeitas a alterações sem aviso prévio TCD2X DS 0204141
