CTD9V12505AXXX
CARLO GAVAZZI
1
1200 parâmetros de intensidade primária selecionada? 2500A Compact TIPO DE INTENSIDADE Primária Secundária corrente primária 1250A 5A Outras dimensões max. Do trilho CROWN 35x125mm DIN, Painel, Bus-bar
Transformador de corrente, núcleo fechado, placa máx. 35x125 mm. Montagem vertical

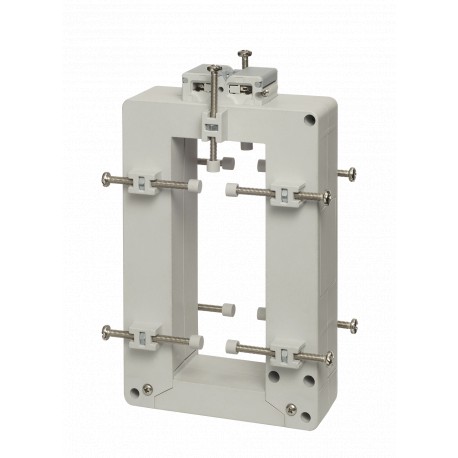

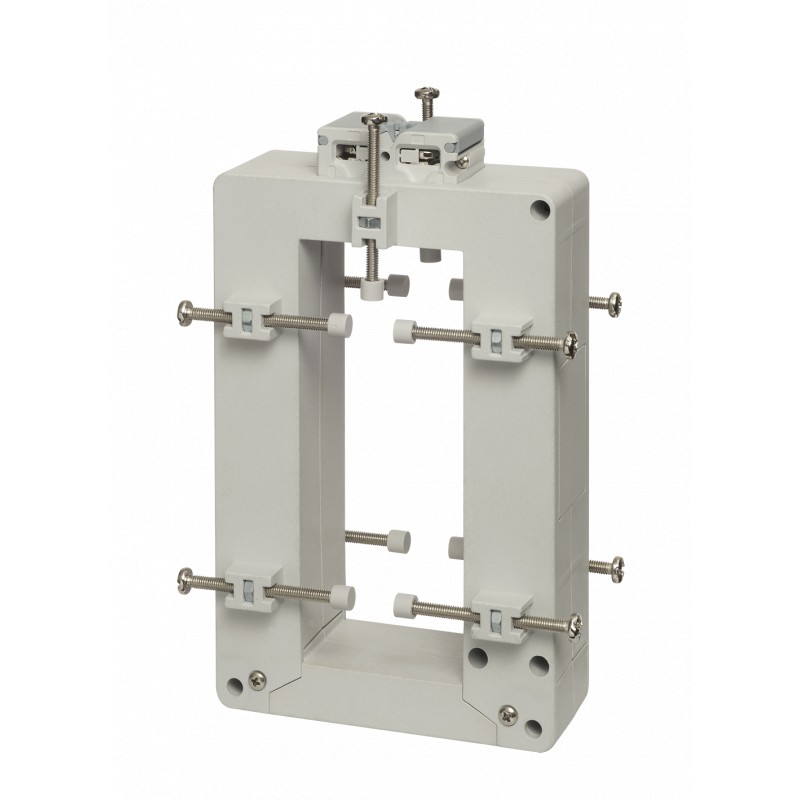

Transformador de Corrente de Núcleo Sólido 1250A/5A
Controls > Digital Panel Meters and temperature
* Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Acessórios
AC Sólido núcleo do Transformador de Corrente
Tipo CTD-9V / CTD-9H (max 35x125mm)
• Ônibus-tipo de barra sólida-núcleo do transformador de corrente
• Classe de precisão de 0,5
• Correntes de 400 A 3200 Um
• Até 10 Barramento isolado parafusos de fixação
• Terminais de parafuso duplo (até 8 conexões de fio)
• Fechado bloco de terminais de cobre
Descrição Do Produto
Chave De Ordenação
CTD-9V2000 5AXXX
Sólido núcleo do transformador de corrente com barramento mountng facilidade.
Avaliado primárias correntes de
400 A 3200 A.
Modelo
Corrente primária Secundária Opção de corrente
Seleção Do Tipo De
Modelo
CTD-9V:montagem vertical
CTD-9H:montagem horizontal
Corrente primária
A partir de 400A para 3200A (Consulte o Intervalo de Tabela)
Corrente secundária
1A (mediante pedido)
5A
Opção
XXX:nenhum
XTX: tropicalization
InputSpecifications
Operacional frequency48 a 62 Hz
Max. sistema voltage0.72 kV
Nominal de isolamento level3 kV/1 min. @ 50 Hz
A classe de isolamento E (max 75°C)
Curto tempo de classificação atual
Om Típica 100 /1 s
Idyn 2.5 I-Ésima
O curto-timethermal
atual Om é, enfim, limitado por cabo/barramento tamanho
Estendido classificação de corrente referem-se à Gama de Mesa
Fator de segurança (FS)≤ 5 (Classe: 0.5, 1 e 3)
Especificações Gerais
Normas de Acordo com EN60044-1
HousingABS, auto-extinguível: UL 94 V-0
MountingBus-montagem da barra de
Padrão accessoriesTwo parafusos do bloco de terminais.
Dez ônibus-bar parafusos de fixação. Dez tampas de plástico para ônibus-bar parafusos de fixação.
Dois fechado bloco de terminais de cobre.
Especial features1 Uma corrente secundária, Tropicalization
Temperatura de trabalho-25°C a: referir-se ao Intervalo de Tabela (-13°F a: referir-se ao Intervalo de Mesa) (R. H. < 90%, sem condensação @ 40°C)
Temperatura de armazenamento -30°C a +70°C (-22°F a
158°F) (R. H. < 90%, sem condensação @ 40°C)
Aprovações do CE.
cURus e CSA (400A para 2000A)
Conexão tipo Parafuso
Secção transversal do cabo areaFrom de 1,5 a 6 mm2
Min/Max parafusos torque de aperto relevantes para parafusos do bloco de terminais: De 1 a 2 Nm
Max parafusos torque de aperto relevantes para o cabo de bus-bar parafusos de fixação: 0,3 Nm
Grau de proteção IP00 (sem selado, terminal de cobre)
IP20 (selada com bloco de terminais de cobre + terminais de fio)
Barramento tamanho Máx. 35x125 mm
WeightFrom de 450 a 700 g
Especificações De Saída
Avaliado secundário current5 Uma ou 1-A
As especificações estão sujeitas a alterações sem noticeCTD-9VH DS ENG 1503111
