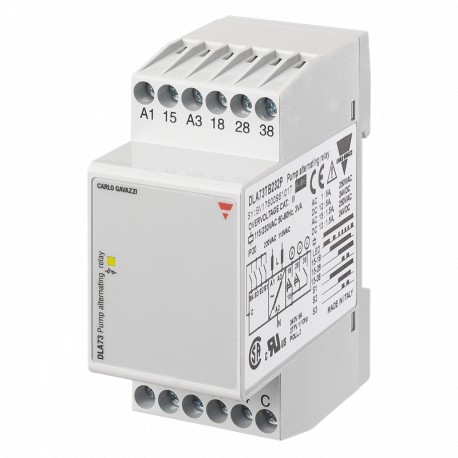

DLA73TB482P CARLO GAVAZZI Parâmetros selecionados sinal de saída 3 relés EXIBIDO bomba variável alternância ..

Relés de monitoração de Bomba alternando o Tipo de DLA73
• Bomba de alternância de retransmissão para 2 bombas
• Potência: 3 x 5 A relé SPST
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 35.5 mm DIN-rail de habitação
• LED de indicação de relé e alimentação
• Galvanicamente separada da fonte de alimentação
• Built-in de atraso para a segunda bomba em caso de ativação simultânea é necessário
• Built-in função de rotação automática das bombas
• Relé de alarme de saída gerenciado por um contato de entrada independente
Descrição Do Produto Chave De Ordenação
DLA 73 T B23 2P
DLA73 é de retransmissão feita a alternativa 2 bombas em um múltiplo sistema da bomba. Em caso de necessidade (i.e.: overflow) a segunda bomba pode ser activada juntamente com o primeiro. A unidade de ativos o terceiro outputrelay (i.e.: foralarm sinal) fechando um independentes contato de entrada.
No caso de mais de uma bomba, isrequiredtostartatthe
mesmo tempo, as bombas de início
10 s após o anterior, para evitar a grande corrente de energização.
O LED indica o estado de alarme e saída de relé.
35.5 mm de largura e habitação adequados, tanto para frente e de trás do painel de montagem.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Número de bombas
Seleção Do Tipo De
MountingOutputFunctionSupply: 24/48 VAC Alimentação: 115/230 VAC
DIN-rail3 x SPST Para duas bombas DLA 73 T B48 2PDLA 73 T B23 2P
InputSpecifications
Contato com os Terminais de entrada
Modo Normal
ON/OFF 1 pumpC, S1
ON/OFF 2 pumpsC, S2
ON/OFF 3ª saída SPST (15-38) C, S3
Modo de ecrã inteiro
EM 1 de pumpC, S1
EM 2 de pumpsC, S2
ON/OFF 3ª saída SPST (15-38) C, S3
DESLIGAR todas as bombas C, S4
Desativado> 10 kΩ Habilitado < 1 kΩ Tensão< 25 V< 2 mA
Tegão modo N. O. contactos
Recheio modo de N. C. contactos
Especificações De Saída
Output3 x NENHUM relay SPST
Nominal de isolamento voltage250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 15 A @ 250 VCA VCC 125 A @ 24 VDC
Pequenas cargas indutivas CA 151.5 A @ 250 VCA CC DE 131,5 @ 24 VDC
Vida mecânica ≥ 30 x 106 operações
Vida elétrica ≥ 105 operações
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão 2 kVAC (rms) de resistência a impuso Nominal volts.4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (04.06.10)1
