Relés De Monitoração De
1-a Fase de seleção de Voltagem

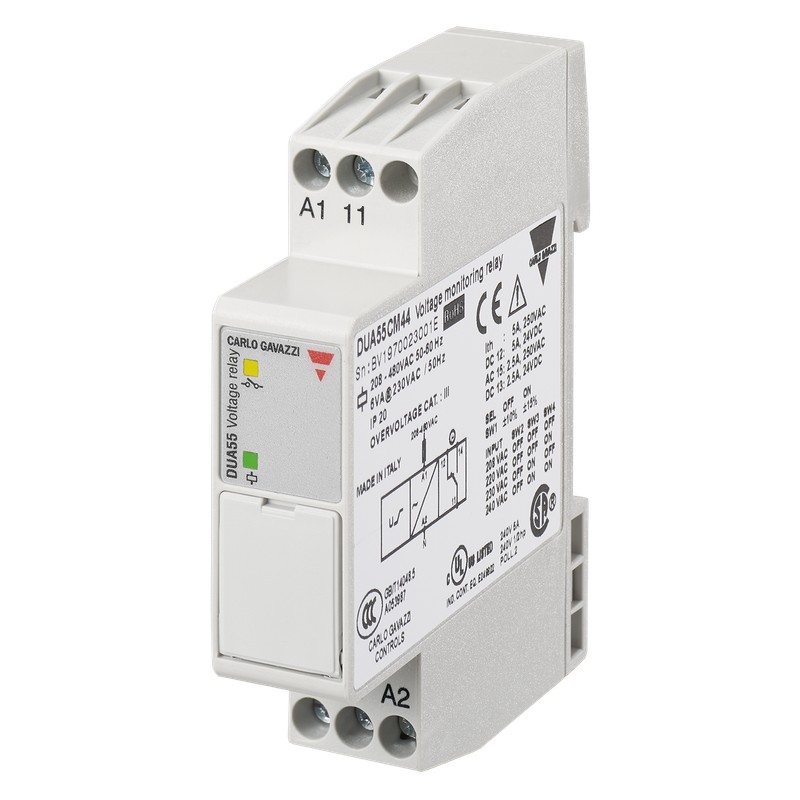

Tipo DUA55
• Detecta se a tensão está no nível desejado
(± 10% ou ±15%)
• Medidas de sua própria fonte de alimentação
• Ampla fonte de alimentação gama: 208 480 VCA (±15%)
• Saída: 5 UM relé SPDT normalmente energizado
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 17.5 mm DIN-rail de habitação (DIN 43880)
• LED de indicação de relé e alimentação
Produto DescriptionOrdering Chave
DUA 55 C M44
1-Fase relé de fordetection incorreto de tensão de rede. Esta unidade permite a parar de voltagem incorrecta quando diferente do pretendido.
Fonte de alimentação rangefrom
208 480 VAC plus seleção de diferentes tensões nominais. Para montagem em trilho DIN. Habitação 17.5 mm de largura adequado tanto para frente e de trás do painel de montagem.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
Montagem de Saída de Alimentação: 208 480 VCA
Trilho DIN SPDT DUA 55 C M44
InputSpecifications
Entrada
L, N Terminais A1, A2
Medidas de sua própria fonte de
Faixa de medição 177 550 VCA
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação (IEC 60664, IEC 60038) através de terminais: A1, A2 208 480 VCA ± 15%,
45 a 65 Hz
Potência de operação nominal 6 VA @ 230 V ca, 50 Hz
Especificações De Saída
OutputSPDT relé, N.E. tensão Nominal de isolamento de 250 VCA classificações de Contato (AgSnO2) µ
Resistiva loadsAC 1 5 A @ 250 VAC
DC 12 5 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
Especificações Gerais
Tempo de reação
Alarme EM atraso< 100 ms
Alarme atraso < 300 ms
Precisão (15 min tempo de aquecimento) desvio de Temperatura de± 1000 ppm/°C Repetibilidade de ± 0,5% da escala completa
Indicação para
Fonte de alimentação LED, verde
Relé de ONLED, amarelo
Meio ambiente
Grau de proteção IP 20
Grau de poluição 2
Temperatura de operação
@ Max. tensão 50 Hz -20 a +60°C, R. H. < 95%
@ Max. tensão, 60 Hz -20 a +50°C, R. H. < 95% temperatura de Armazenamento-30 a +80°C, R. H. < 95%
Habitação
Dimensões 17,5 x 81 x 67.2 mm
Material de PA66 ou Noryl
WeightApprox. 80 g
As especificações estão sujeitas a alterações sem aviso prévio (08.60.10)1
