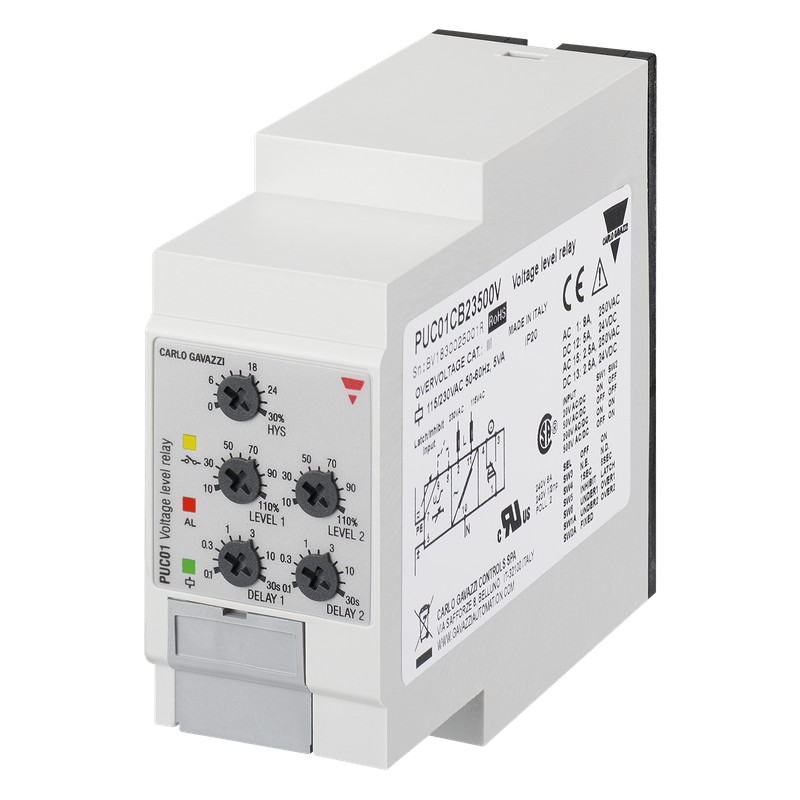

PUC01CB23500V CARLO GAVAZZI parâmetros selecionados sinal de saída 1 relé SETPOINT 2 variável indicada tensã..

Relés De Monitoração De
1-Fase True RMS AC/DCOver e Sob Tensão
Tipos de DUC01, PUC01
DUC01 PUC01
• TRMS AC/DC+baixo, cima+cima ou por baixo+sob tensão, relés de monitoração de
• Seleção da faixa de medição por DIP-switches
• Faixas de medição a partir de 2 500 V AC/DC
• Tensão ajustável em escala relativa
• Histerese ajustável em escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 1 ou 2 x 8 UM relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DUC01) ou módulo de plug-in (PUC01)
• 45 mm Euronorm habitação (DUC01)
ou 36 mm módulo de plug-in (PUC01)
• LED de indicação de relé, alarme e fonte de alimentação
• Galvanicamente separada da fonte de alimentação
Produto DescriptionOrdering Chave
DUC 01 D B23 500V
DUC01 e PUC01 são precisos TRMS AC/DC+baixo, cima+cima ou por baixo+no âmbito de voltagem (selecionável pelo DIP-switch) monitoringrelays. Os níveis de tensão são ajustáveis separadamente e tem o seu próprio tempo de atraso.
Seleção Do Tipo De
Owingtothebuilt-inlatch função, a posição do relé de saída pode ser mantido.Inhibitfunction pode ser utilizado para evitar a operação do relé quando notdesired (manutenção, transições). Os LED indicam o estado do alarme e saída de relé.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Gama
MountingOutputSupply: de 24 a 48 VAC/DC de Alimentação: 115/230 VAC
Trilho DIN 2xSPDT DUC 01 D D48 500VDUC 01 D B23 500V
Plug-inSPDTPUC 01 C D48 500V PUC 01 C B23 500V
InputSpecifications
De entrada (nível de tensão)
DUC01Terminals Y1, Y2
PUC01Terminals 5, 7
Faixas de medição
DirectInternal resistir.Max. volt.
Selecionável pelo DIP-switch
2 a 20 V AC/DC > 500 kΩ 350 V
De 5 a 50 V AC/DC > 500 kΩ 350 V
De 20 a 200 V AC/DC > 500 kΩ 600 V
50 a 500 V AC/DC > 500 kΩ 600 V
Max. tensão de 1 s 1000 V
Nota:
A tensão de entrada não pode aumentar mais de 300 VAC/DC com relação ao terra (PUC01 apenas)
A entrada de contato
DUC01Terminals Z1, Y1
PUC01Terminals 8, 9
Desativado > 10 kΩ Habilitado< 500 Ω Trava desactivar> 500 ms
Especificações De Saída
Output2 x relés SPDT (DUC01)
1 x relés SPDT (PUC01) tensão Nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 8 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (10.06.10)1
