DPB02CM48 CARLO GAVAZZI parâmetros selecionados sinal de saída 1 relé SETPOINT 2 EXIBIDO variável de control..

Relés De Monitoração De
True RMS, de 3 de Fase, Seqüência de Fase/Perda de Assimetria
Tipos de DPB02, PPB02

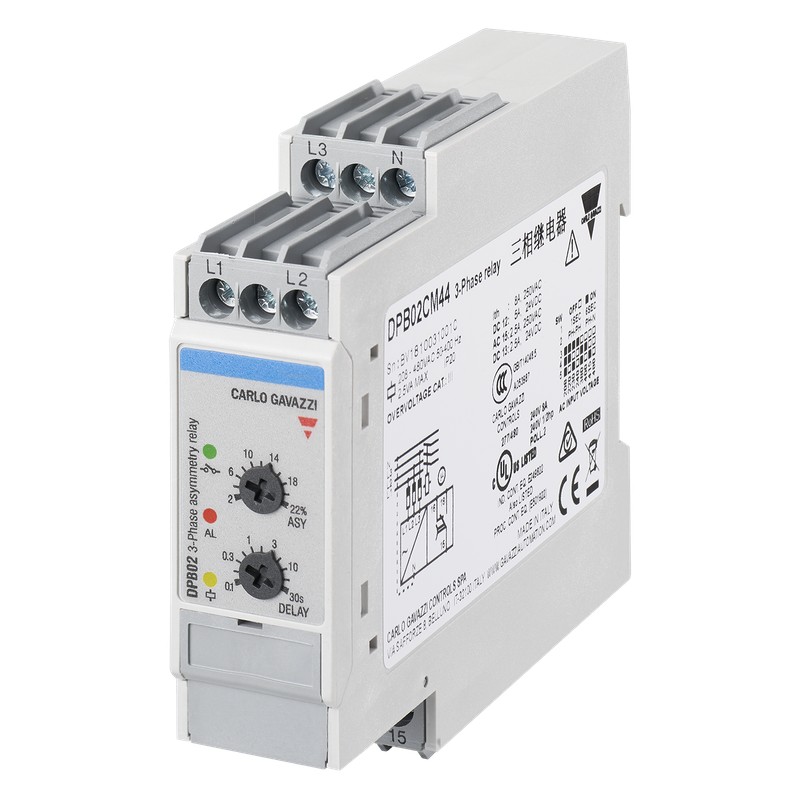

DPB02 PPB02
• TRMS 3-fase de seqüência de fase, perda de fase e assimetria relés de monitoração de
• Detectar quando todas as 3 fases estão presentes e a seqüência correta
• Detectar se a assimetria de nível está abaixo do valor definido
• Medir a sua própria fonte de alimentação
• Seleção da faixa de medição por DIP-switches
• Ajustável assimetria na escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Saída: 8 relé SPDT N.E.
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DPB02) ou módulo de plug-in (PPB02)
• 22,5 mm Euronorm habitação (DPB02)
ou 36 mm módulo de plug-in (PPB02)
• LED de indicação de relé, alarme e fonte de alimentação
Produto DescriptionOrdering Chave
DBP 02 C M23
3-fase ou 3 fases+neutro, com tensão de linha de relés de monitoração de forphase sequência, perda de fase e assimetria com built-in função de atraso.
Supplyranges from208 para
480VACcoveredbytwo multi tensão de relés.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
Montagem OutputSupply: 208 a 240 VAC Alimentação: 380 a 415 VAC Alimentação: 380 a 480 VCA
Trilho DIN SPDT DBP 02 C M23DPB 02 C M48
Plug-inSPDT PPB 02 C M23 PPB 02 C M48
InputSpecifications
Especificações De Saída
Entrada
L1, L2, L3, N DPB02: Terminais L1, L2, L3, N PPB02: os Terminais 5, 6, 7, 11
Medida de sua própria fonte de
Nota: Ligar o neutro só se é intrinsecamente no centro de estrela
Faixas de medição
208 a 240 VAC177 275 ∆V ca
380 a 480 VCA (DPB02CM48)323 550 ∆V ca
380 a 415 VCA (PPB02CM48)323 475 ∆V ca
Faixas
A assimetria de 2% para 22%
da tensão nominal
OutputSPDT relé
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2) µ
Resistiva loadsAC 1 8 A @ 250 VCA VCC 12 5 A @ 24 VDC
Pequenas cargas indutivas CA 15 2.5 A @ 250 VCA VCC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrico voltage2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
Nota: A tensão de entrada não deve exceder a máxima tensão nominal ou cair abaixo do mínimo de tensão nominal acima relatados.
As especificações estão sujeitas a alterações sem aviso prévio (31.03.10)1
