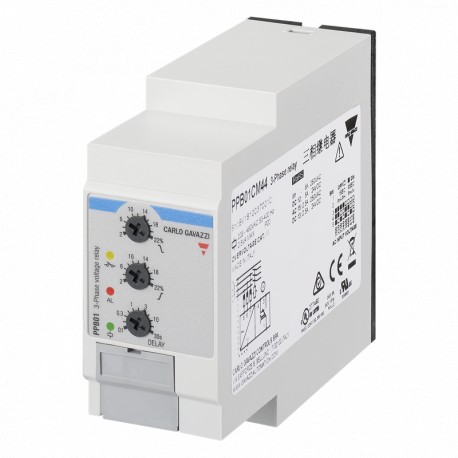

PPB01CM23N CARLO GAVAZZI parâmetros selecionados saída de sinal 1 relé SETPOINT 2 tensão de 3 fases controle..

Relés De Monitoração De
True RMS 3 fases 3 fases+N, Multi-função
Tipos de DPB01, PPB01

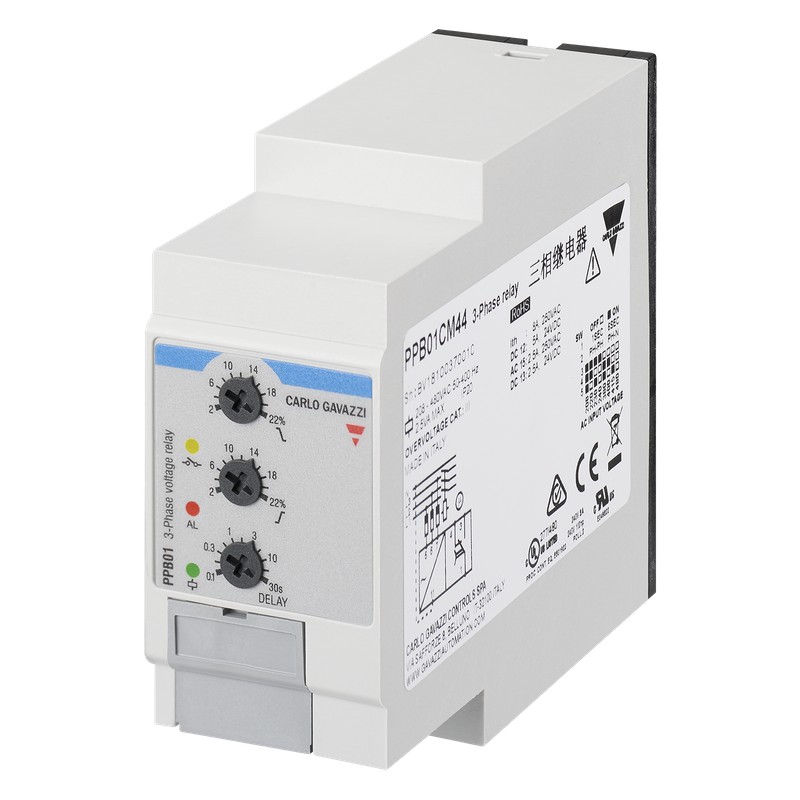

DPB01 PPB01
• TRMS 3-fase de sobre e sub tensão,
a sequência de fase e a fase de perda de relés de monitoração de
• Detectar quando todas as 3 fases estão presentes e a correta sequência de fase (exceto para as versões N)
• Versões disponíveis (W4) fornecido entre fase e neutro
• Detectar se todos os 3-fase-fase ou fase-neutro volt - as idades estão dentro dos limites definidos
• Limites superior e inferior ajustáveis separadamente
• Medir a sua própria fonte de alimentação
• Seleção da faixa de medição por DIP-switches
• Tensão ajustável em escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Saída: 8 A relé SPDT N.E.
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DPB01) ou módulo de plug-in (PPB01)
• 22,5 mm Euronorm habitação (DPB01)
ou 36 mm módulo de plug-in (PPB01)
• LED de indicação de relé, alarme e fonte de alimentação
Descrição Do Produto Chave De Ordenação
DBP 01 C M23
3-fase ou 3 fases+neutro, com tensão de linha de relés de monitoração de forphase sequência, perda de fase, sobre e sob a tensão (ajustável separadamente conjunto
Seleção Do Tipo De
pontos) com built-intime função de atraso.
Supplyranges from208 para
480VACcoveredbytwo multivoltage relés.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
MountingPhase sequência de Saída de Alimentação:fonte de Alimentação:Alimentação:
detecção de 208 a 240 VAC380 para 415 VCA 380 a 480 VCA
DIN-railyesSPDT DBP 01 C M23 DBP 01 C M48 W4DPB 01 C M48
Plug-in yesSPDT PPB 01 C M23 PPB 01 C M48 W4
Plug-in yesSPDT PPB 01 C M48
DIN-railno SPDT DBP 01 C M23 N DBP 01 C M48 N W4DPB 01 C M48 N
Plug-in não SPDT PPB 01 C M23 NPPB 01 C M48 N W4
Plug-in não SPDT PPB 01 C M48 N
InputSpecifications
Entrada
L1, L2, L3, N DPB01: Terminais L1, L2, L3, N PPB01: os Terminais 5, 6, 7, 11
Medida de sua própria fonte de
Nota: Ligar o neutro só se é intrinsecamente no centro de estrela
Faixas de medição
208 a 240 VAC177 275 VL-L AC M23 versões
380 a 415 VAC323 475 VL-L AC PPB01CM48
PPB01CM48N
D/P PB01CM48W4
D/P PB01CM48NW4
380 a 480 VCA 323 550 VL-L AC DPB01CM48
DPB01CM48N
Faixas
Nível superior +2 +22%
da tensão nominal
Menor nível de -22 a -2%
da tensão nominal
Nota: A tensão de entrada
não deve exceder a máxima tensão nominal ou cair abaixo de
o mínimo de tensão nominal acima relatados.
Histerese
Conjunto de pontos a partir de 2% para 5% e 1% de pontos de ajuste de 5% para 22% 2%
As especificações estão sujeitas a alterações sem aviso prévio (31.03.10)1
