Relés De Monitoração De
1-Fase AC/DCOver Atual

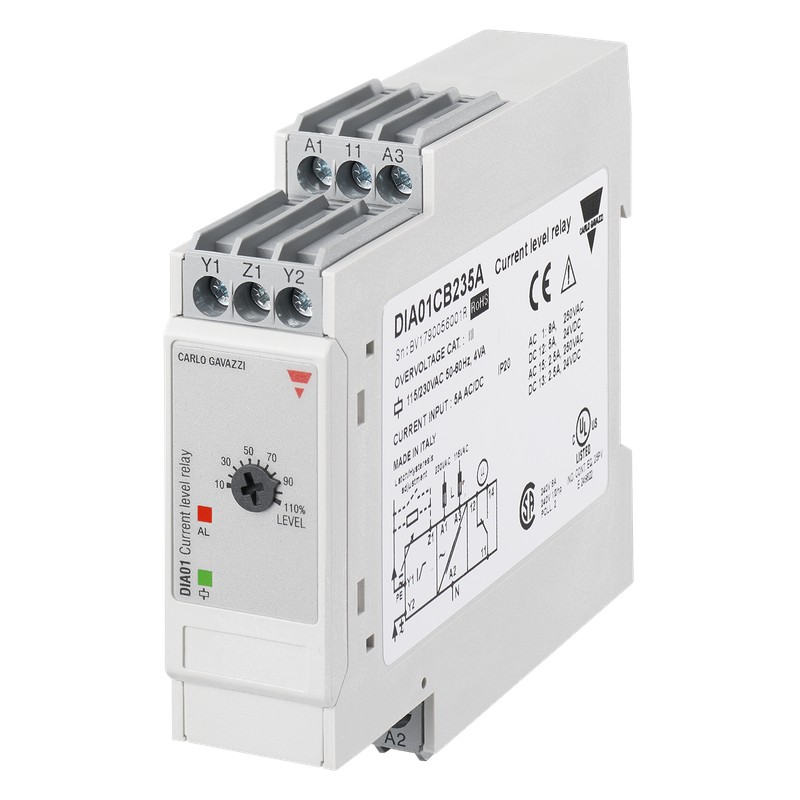

Tipos de DIA01, PIA01
DIA01PIA01
• O AC/DC sobre a corrente do relé de monitoração de
• Corrente de medição por meio de shunt interno
• Faixa de medição de 0,5 a 5 a AC/DC
• Limite de corrente ajustável em escala relativa
• Histerese ajustável
• Programação de travamento no nível do conjunto de
• Saída: 8 A relé SPDT normalmente desenergizado
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 (DIA01) ou módulo de plug-in (PIA01)
• 22,5 mm Euronorm habitação (DIA01) ou 36 mm módulo de plug-in (PIA01)
• LED de indicação de relé e alimentação
• Galvanicamente separada da fonte de alimentação
Descrição Do Produto Chave De Ordenação
DIA 01 C B23 5A
DIA01 e PIA01 são precisos AC/DC sobre a corrente do monitor - ingrelays. Directmeasuring ou através de transformadores de corrente. Devido ao built-in função de trava, a posição de saída do relé pode ser
mantida.
O redLED indicatesthe status do relé. Através do built-in shunt é possível monitorar as cargas de até 5 a AC/DC.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Gama
Seleção Do Tipo De
Montagem OutputSupply: de 24 a 48 VAC/DC de Alimentação: 115/230 VAC
Trilho DIN SPDTDIA 01 C D48 5A DIA 01 C B23 5A
Plug-inSPDTPIA 01 C D48 5A PIA 01 C B23 5A
InputSpecifications
Especificações De Saída
De entrada (nível atual)
DIA01Terminals Y1, Y2
PIA01Terminals 5, 7
Faixas de medição
DirectInternal resistir.Max. curr.
..5A:0,5 a 5 AC/DC 0.05 Ω6 Um Max. corrente por 1 s25 Um
TC padrão (exemplos)AACrmsMax. curr.
TADK250 UM/5 A5 50 A60 UM CTD1150 UM/5 A15 150 A180 UM CTD4400 UM/5 A40 400 A480 UM TAD121000 UM/5 De 100 a 1000 A1200 UM TACO2006000 UM/5 A600 6000 A7200 Um
A entrada de contato
DIA01Terminals Z1, Y1
PIA01Terminals 8, 9
Desativado > 10 kΩ Habilitado< 500 Ω Trava desactivar> 500 ms
Nota:
A tensão de entrada não pode aumentar mais de 300 VAC/DC com relação ao terra (PIA apenas)
OutputSPDT relé de tensão Nominal de isolamento de 250 VCA classificações de Contato (AgSnO2) µ
Resistiva loadsAC 1 8 A @ 250 VAC
DC 12 5 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação ≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (06.10.08)1
