SD210115 CARLO GAVAZZI parâmetros do sistema de saída selecionado Namur Amplificador Outros

Sensores De Proximidade Indutivos

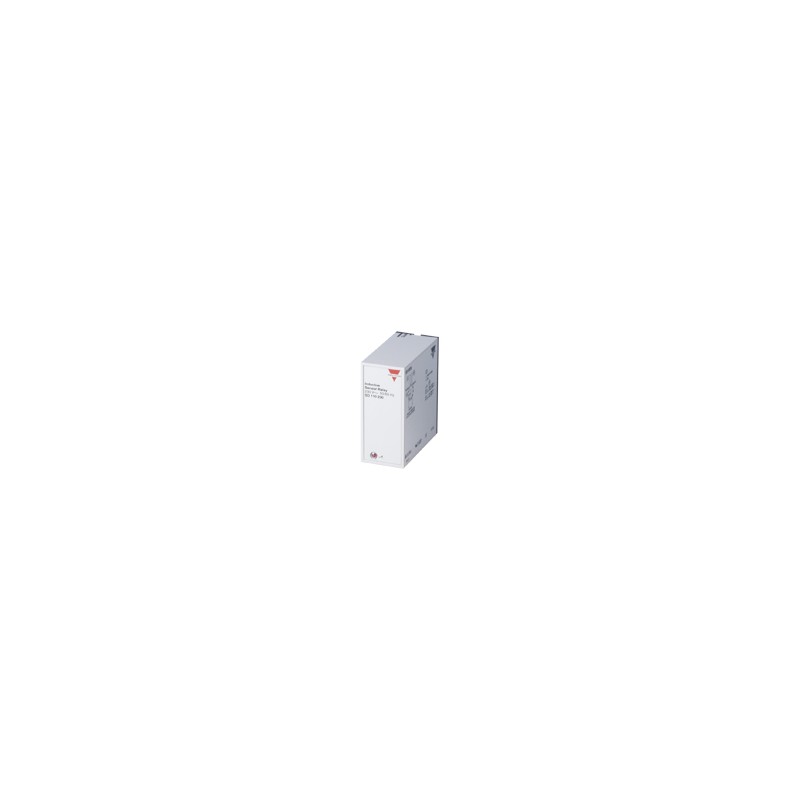

Namur Amplificador De Relés
Tipos de SD 110 SD, 210, 270 SD
• De acordo com a DIN 19 234
• SD 110/210: Amplificador com saída de relé
• SD 270: de Set/reset amplificador com saída de relé para 2 interruptores de proximidade
• Fonte de alimentação para sensor de proximidade 8.2 VDC/1 kΩ
• Galvanicamente separada do relé de saída
• Carga: 10 A SPDT ou 8 UM relé de DPDT
• LED de indicação de saída
• AC ou DC fonte de alimentação
Descrição Do Produto Chave De Ordenação
SD 110 024
Namur amplificador de retransmissão para ductive ou capacitivo Namur chaves de proximidade. Único amplificador,set-resetfunctions.
Curto-circuito e falha de cabo de monitoramento. A luva de montagem tipo S 411.
Moradia tipo de Saída da fonte de Alimentação
Seleção Do Tipo De
Namur Amplificador RelaySet-reset Amplificador
para Namur 2 Interruptores de Proximidade
Plug Supply10 UM SPDT relay8 UM relé de DPDT 8 UM relé de DPDT
Circular24 VACSD 110 024 SD 210 024SD 270 024
115 VACSD 110 115 SD 210 115SD 270 115
230 VACSD 110 230 SD 210 230SD 270 230
24 VDC SD 110 724 SD 210 724SD 270 724
InputSpecificationsOutput Especificações
SD110, SD210 SD270
Inputs12
Sensor de proximidade voltage8.2 VDC 8.2 VDC chave de Proximidade atual
- ativado ≤ 1.2 mA≤ 1.2 mA
- não ativado ≥ 2,1 mA≥ 2,1 mA Interno resistance1 kΩ 1 kΩ Operacional frequency10 Hz 10 Hz Pulso de tempo igual ou superior a 20 ms ≥ 20 ms
Cabo de ligação UnshieldedUnshielded
- max. resistência de 50 Ω Ω50
SD110 SD210, SD270
Saída SPDT relayDPDT relé
Tensão de isolamento nominal 250 V (rms) 250 V (rms) (cont./elec.)(cont./elec.,
cont./cont.)
Classificação de contato (AgCdO)µ (micro gap) µ (micro gap) Resistivo loadsAC110 A/250 VAC8 A/250 VAC
(2500 VA)(2000 VA)
DC11 A/250 VDC 0,4 A/250 VCC (250 W)(100 W)
or10 UM/25 VCC 4 A/25 VDC (250 W)(100 W)
Pequenas cargas indutivas AC152.5-A/230 VCA, 2,5 A/230 VAC DC135 A/24 VCC 5 A/24 VCC
Vida mecânica≥ 30 x 106 op. ≥ 30 x 106 op.
Elétrica lifeAC 1 ≥ 2,5 x 105 op. ≥ 2,5 x 105 op. (no máx. de carga)
Freqüência de operação ≤ 7200 op./h≤ 7200 op./h
Força dieléctrica
Dielétrico voltage2 kVAC (rms) 2 kVAC (rms) (cont./elec.)(cont./elec.)
De resistência a impuso nominal
voltage4 kV (1.2/50 µs) 4 kV (1.2/50 µs) (cont./elec.) (cont./elec.) (IEC 60664) (IEC 60664)
As especificações estão sujeitas a alterações sem aviso prévio (20.05.05)1
