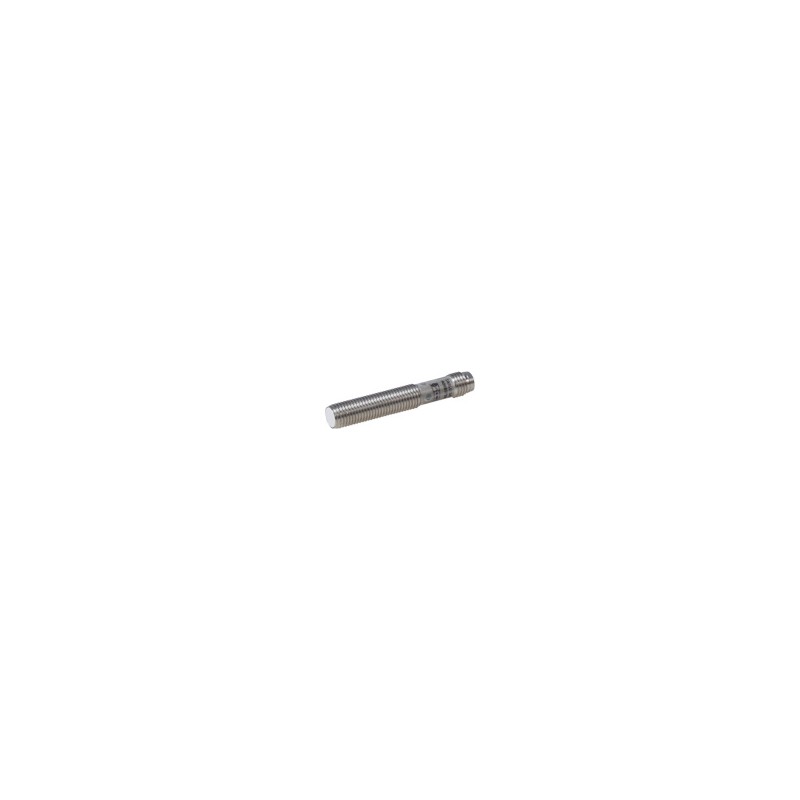

IA08BSF20POM5 CARLO GAVAZZI Saída da função parâmetros selecionados NA EXTENSÃO M8 BOX montagem embutida de ..

De Proximidade Indutivos Sensores De
A faixa estendida, a Carcaça de Aço Inoxidável
Tipos IA, M8
• Distância de detecção: 2 a 4 mm
• Lavar e não-flush tipos de
• Corpo curto
• Tensão nominal de operação: de 10 a 30 VDC
• Saída: DC 200 mA, NPN ou PNP, normalmente aberta ou normalmente fechada
• LED de indicação de
• Proteção: inversão de polaridade, curto-circuito, transientes
• O cabo e o plugue de versões
Descrição Do Produto
Chave De Ordenação
IA08BSF20NOM5
Uma família de extendedrange de proximidade indutivos switches industriais, caixas de aço inoxidável.Eles são capazes de lidar de mercado, onde a alta da faixa de detecção é solicitada.
Seleção Do Tipo De
Outputsare opencollector transistores NPN ou PNP. Disponível com cabo e plug M8.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Tipo de ligação
Avaliado Lig.Nº do pedido Nº do pedido Nº do pedido Nº do pedido operacional typeTransistor NPNTransistor NPN Transistor PNPTransistor PNP dist. (Sn) normalmente aberto Normalmente fechado normalmente aberto Normalmente fechado
2 mm 1)CableIA 08 BSF 20 NOIA 08 BSF 20 NC IA 08 BSF 20 POIA 08 BSF 20 PC
2 mm 1)Plug IA 08 BSF 20 NÃO M5 IA 08 BSF 20 NF M5 IA 08 BSF 20 PO M5IA 08 BSF 20 PC M5
4 mm 2)CableIA 08 BSN 40 NÃO IA 08 BSN 40 NCIA 08 BSN 40 POIA 08 BSN 40 PC
4 mm 2)Plug IA 08 BSN 40 NÃO M5 IA 08 BSN 40 NC M5IA 08 BSN 40 PO M5IA 08 BSN 40 PC M5
1) Para montagem embutida no metal 2) Para os não-montagem embutida em metal
Especificações
Tensão operacional nominal (UB)de 10 a 30 VDC (ripple incl.)
Ondulação ≤ 10%
Corrente de saída (Ie)≤ 200 mA dissipação de calor:
A partir de +50°C a +70°C, Ic @ 70°C≤ 150 mA
Sem carga de alimentação de corrente (Io) ≤ 10 mA
Queda de tensão (Ud) Máx. 2,5 VCC @ 200 mA
ProtectionReverse polaridade,
curto-circuito, transientes
Transitória voltage1 kV/0.5 J de Energia EM atraso (tv)< 100 ms frequência de operação (f)
IA08 BSF ≥ 2000 Hz
IA08 BSN ≥ 1000 Hz
Indicação de saída ONLED, amarelo
A certeza operacional dist. (Sa)0 ≤ Sa ≤ de 0,81 x Sn
De funcionamento efectivo dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável distância de operação (Su) de 0,85 x Sr ≤ Su ≤ 1.15 x Sr
Precisão de repetição (R) ≤ 5%
Diferencial de viagem (H)
(Histerese) 1 a 20% de detecção de versão (dist.
Temperatura ambiente
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
Material da carcaça
Corpo de aço Inoxidável (AISI 304/303) Frontal Cinza poliéster termoplástico Backpart
PlugNPB NutsNPB
Conexão
Cable2 m, 3 x 0,14 mm2, Ø 3,2 cinza PVC,prova de óleo
PlugM8 x 1
Cabos de ignição (M5) CONH5A série
Grau de protectionIP 67
As especificações estão sujeitas a alterações sem aviso prévio (22.01.14) 1
